交流接觸器的接點，由銀鎢合金製成

，具有良好的導電性和耐高溫燒蝕性。

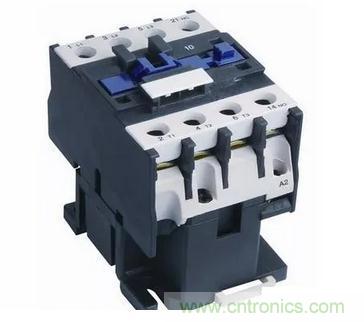

上圖是一隻電磁式交流接觸器。圖中的1（L1）
、2（L2）
、3（L3）、4（T1）、5（T2）


、6（T3）是主觸點
，其1和2是一對，3和4是一對，5和6是一對
，共三對主觸點，由於大多數交流電機都是三相的（當然也有單相的，一般是小功率電機）。上端的L1、L2

、L3接進線端，下端的T1、T2
、T3接出線端。21和14是一對輔助觸點，旁邊標的NO是表示常開點，NC表示常閉點。上圖中標的是NO，表示它自身帶一對常開點。A1和A2是線圈兩個出線端
，A1一般在接觸器的上端
，圖中沒有拍出來。常用的線圈電壓有110V

、220V和380V等，如果接觸器上標的是220V的，就不能接380V的電源，否則會燒壞。常開是指接觸器的線圈沒有通電時，輔助觸點是斷開的
，就叫常開，輔助觸點是閉合的就叫常閉。

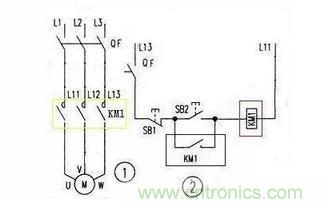

上圖是用接觸器控製電機的原理圖

，圖1是主回路，圖2是控製回路
，圖中黃色框內就是接觸器的主觸點
，藍色框內是接觸器的輔助觸點
，紅色框內是接觸器的線圈。SB2是起動按鈕，SB1是停止按鈕

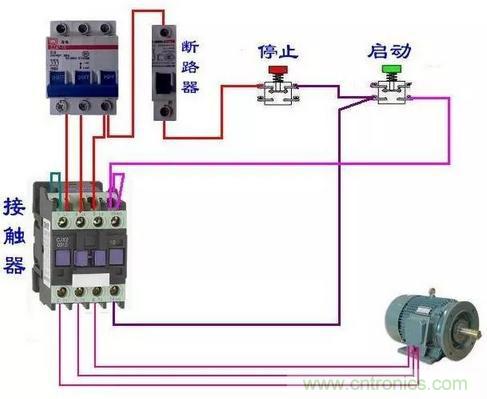

，當按下SB2時KM1線圈得電吸合，同時藍色框內的KM1輔助觸點也閉合，鬆開SB2電機照常轉動，按下SB1時電機停止。下圖時交流接觸器接線圖，可以與上圖對照一下。
