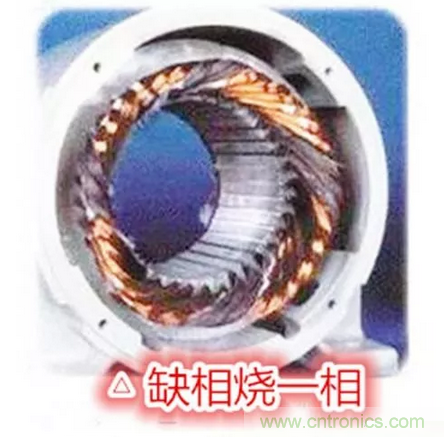

三角形接法缺相線圈燒毀燒一相



而現在普通的三相電動機保護電路中都沒有缺相保護這樣的功能，在缺相不能及時發現時
，三相電動機隻能工作到燒毀為止。

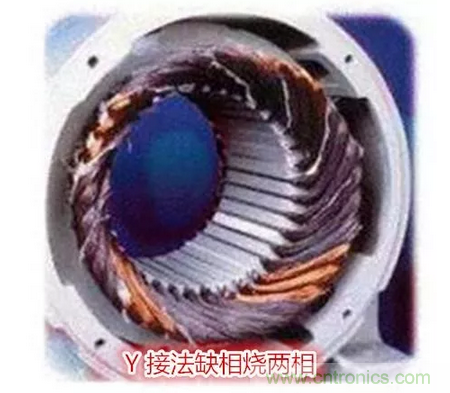

星形接法缺相線圈燒毀燒兩相



那麼有沒有一種比較簡單、實(shi)用(yong)
，又(you)可(ke)靠(kao)的(de)，而(er)且(qie)適(shi)合(he)在(zai)普(pu)通(tong)的(de)三(san)相(xiang)電(dian)動(dong)機(ji)起(qi)停(ting)保(bao)護(hu)電(dian)路(lu)中(zhong)，安(an)裝(zhuang)的(de)三(san)相(xiang)電(dian)動(dong)機(ji)缺(que)相(xiang)保(bao)護(hu)控(kong)製(zhi)電(dian)路(lu)呢(ne)。大(da)家(jia)來(lai)看(kan)看(kan)下(xia)麵(mian)這(zhe)張(zhang)三(san)相(xiang)電(dian)動(dong)機(ji)缺(que)相(xiang)保(bao)護(hu)控(kong)製(zhi)線(xian)路(lu)圖(tu)怎(zen)麼(me)樣(yang)


，這(zhe)是(shi)我(wo)以(yi)前(qian)收(shou)藏(zang)下(xia)來(lai)的(de)最(zui)喜(xi)歡(huan)的(de)一(yi)張(zhang)簡(jian)單(dan)可(ke)靠(kao)的(de)三(san)相(xiang)電(dian)動(dong)機(ji)缺(que)相(xiang)保(bao)護(hu)控(kong)製(zhi)線(xian)路(lu)圖(tu)。

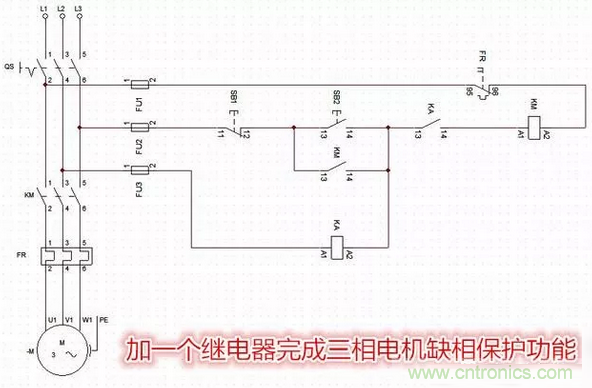

缺相保護電路圖



工作原理是按下SB2時，首先是繼電器線圈KA得電吸合
，繼電器常開觸點KA閉合，線圈KM得電接觸器吸合，然後接觸器常開觸點KM閉合自鎖，起動完成。工作中如遇到L1或L3某一相缺相，線圈KM會釋放
，斷開接觸器主觸點，電動機停止工作。若是L2缺相，繼電器線圈KA就會釋放，繼電器常開觸點KA 斷開，線圈KM斷電釋放，電動機停止工作。三相電源中，有一相缺相都能停止電動機工作，從而實現了對電動機的缺相保護功能。
