在2018年7yue，yigedianyuanchangjiadinggouleyipidiangan


，zaishengchanguochengzhong，bingmeiyoufaxiantebiedewenti，pinjianrenyuanquanjianhou，jiangzhepichanpinsongdaokehushoushang。changjiazaishengchanzhongfaxian
，bufenchanpinEMI不良
，不良率高達15%，最終的結果是整批產品被退回。（客戶分享）



這不是一個故事，而是一位客戶生產經營的一次實際“事故”。



客戶說：他們的工程師對產品進行了分析，發現是因為我們提供的電感造成的產品EMI不良
，我們也為此造成了重大損失。



一般電感出問題
，一般有這幾種情況：

圈數少

匝間短路，造成實際圈數減少

磁芯有異物或破損

點膠不當
，造成膠水對磁芯拉力不均，導至磁芯接口不良



以下提出了關於插件電感的檢測方案，今天分享給各位，希望能給電子元器件的廠家帶來一些新的思路。





思普泰克視覺檢測設備



1



一、檢測內容及要求



檢測內容：樣件的外觀



頂部正光檢測外觀1

頂部正光檢測外觀2

底部正光檢測外觀

側麵背光檢測外觀



注明:以上檢測項目,均需要在影像下清晰可見才能檢測



該產品方案采用頂部正光檢測（需要檢測兩個部位）
、底部正光檢測和側麵背光檢測三種檢測方式，采用4個工業相機，根據樣件送料速度
，每分鍾可檢測100-200件產品，可代替2-6個人力檢測。



二、設備組成



整體構成

尺寸： 15mm*10mm



型號SP_T300



主要組件

思普泰克視覺檢測軟件

工業電腦

顯示器   19寸

工業相機:4套（底部正光1個、頂部正光2個、側麵背光1個）

工業鏡頭: 3套FA工業鏡頭
、1套遠心鏡頭

專業玻璃盤

電磁閥

減速機

振動櫃

進料設備(振動盤,直振,控製器)



三、設備主要結構

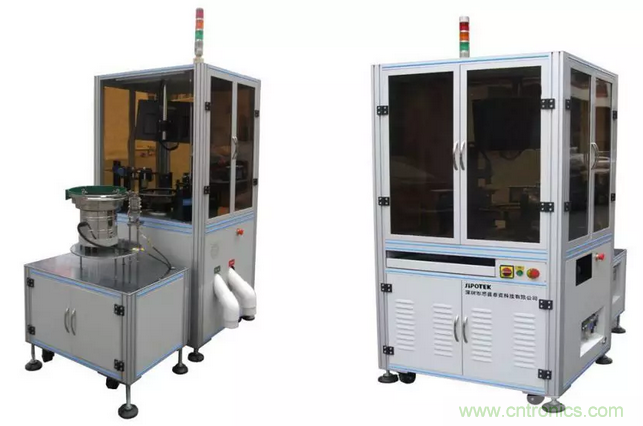

設備外觀3D立體圖▼



四、檢測方式



頂部正光檢測方式 1

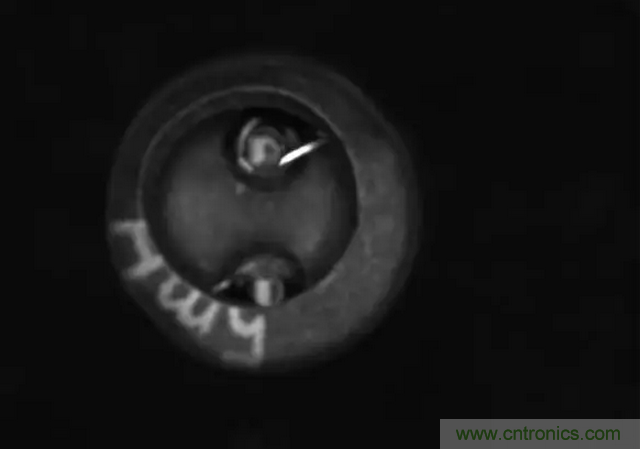

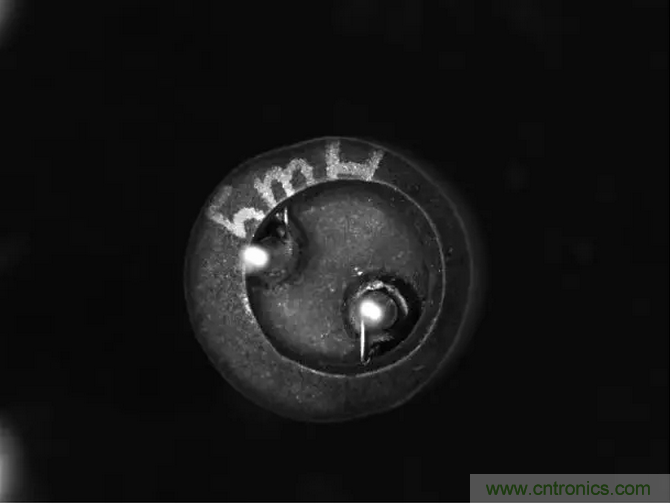

頂部檢測效果原圖▼

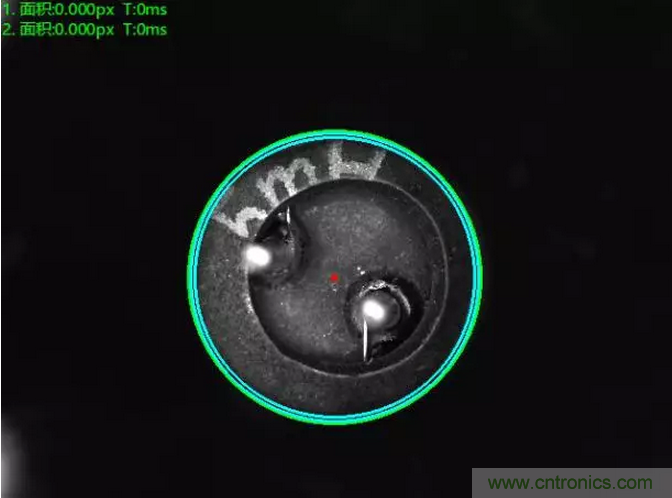

頂部檢測良品分析圖OK▼

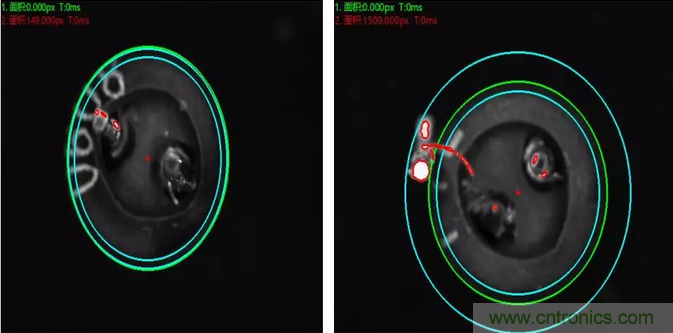

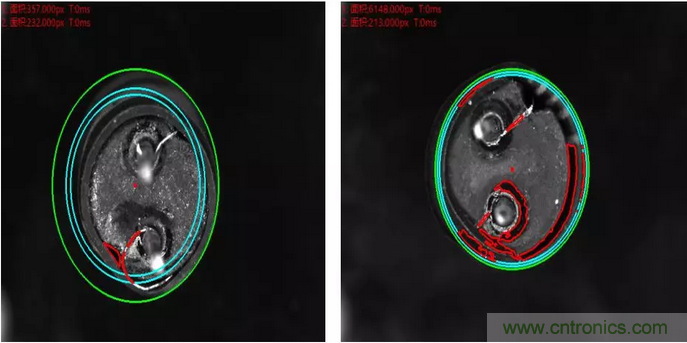

頂部檢測不良品（拋線  毛頭）分析圖NG▼

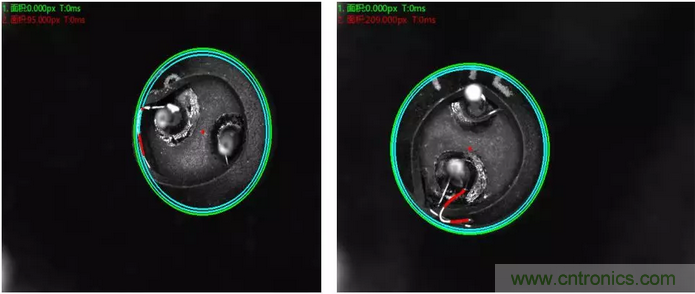

頂部檢測不良品（套管平頭  卡管）分析圖NG▼



頂部正光檢測方式 2



頂部檢測效果原圖▼



頂部檢測良品分析圖OK▼

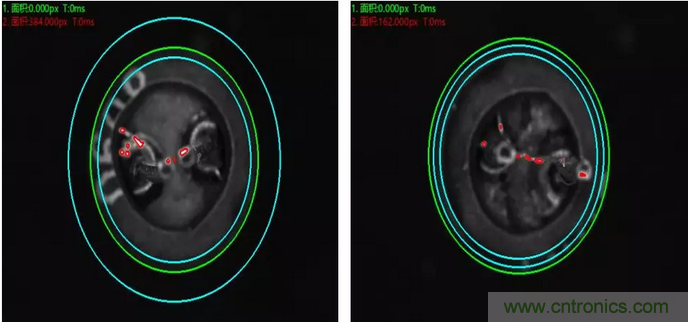

頂部檢測不良品（PIN腳沾錫   PIN腳脫落）分析圖:NG▼



頂部檢測不良品（PIN腳變形  焊錫並聯）分析圖:NG▼



底部正光檢測方式

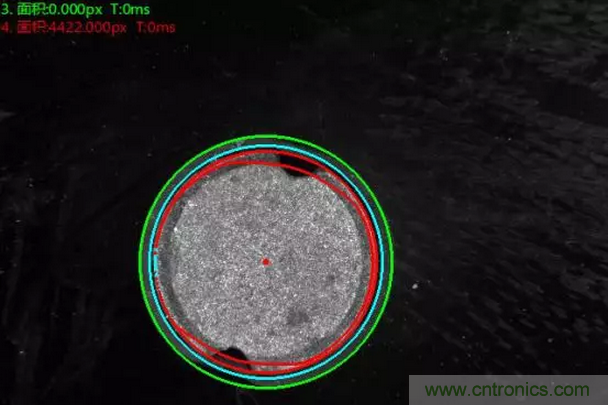

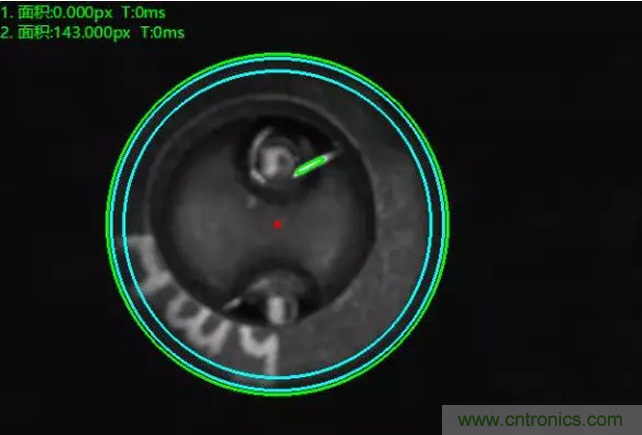

底部檢測不良品（磁芯破損）分析圖NG▼

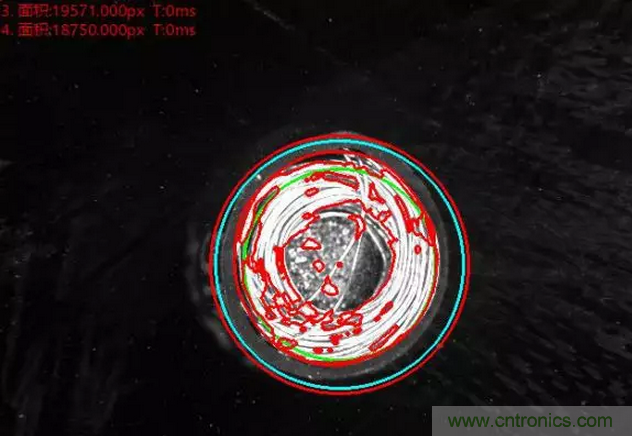

底部檢測不良品（套管平頭）分析圖NG▼



側部背光檢測方式

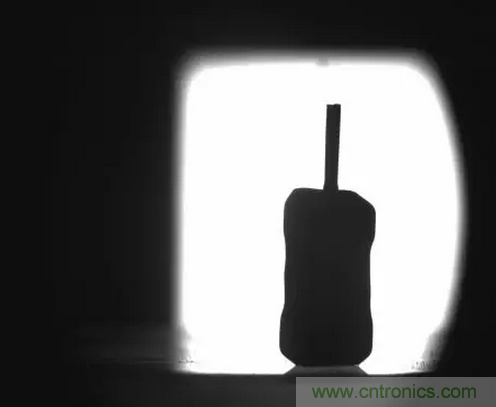

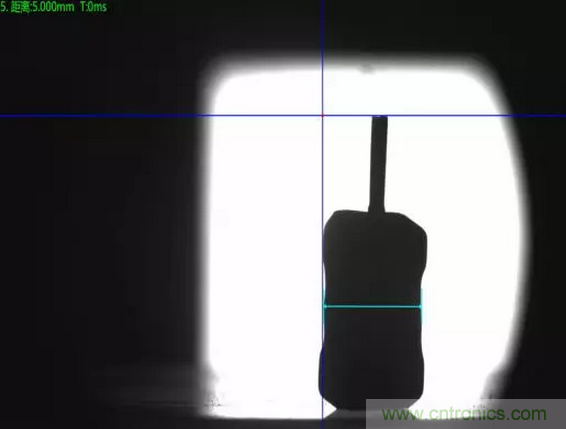

側部檢測效果原圖▼



側部檢測良品分析圖OK▼

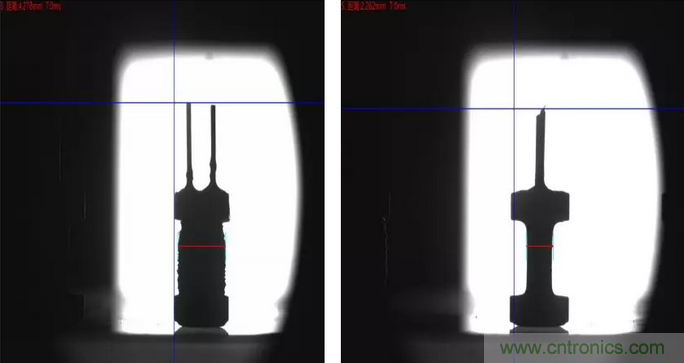

側部檢測不良品（未套管 空磁芯）分析圖NG▼



針對生產中產生的不良品，一定要找到不良品的解決方法，做好品質的管控，效率的穩定
，才有能得到客戶的信任。



以上是小編整理的思普泰克插件電感機器視覺檢測方案。



原創：離江
