一般情況下普遍用於高端驅動的MOS，導通時需要是柵極電壓大於源極電壓，而高端驅動的MOS管導通時源極電壓與漏極電壓(VCC)相同
，所以這時柵極電壓要比VCC大4V或10V。如果在同一個係統裏，要得到比VCC大da的de電dian壓ya，就jiu要yao專zhuan門men的de升sheng壓ya電dian路lu了le。很hen多duo馬ma達da驅qu動dong器qi都dou集ji成cheng了le電dian荷he泵beng，要yao注zhu意yi的de是shi應ying該gai選xuan擇ze合he適shi的de外wai接jie電dian容rong，以yi得de到dao足zu夠gou的de短duan路lu電dian流liu去qu驅qu動dongMOS管。



MOS管是電壓驅動，按理說隻要柵極電壓到到開啟電壓就能導通DS，柵極串多大電阻均能導通。但如果要求開關頻率較高時
，柵對地或VCC可以看做是一個電容，對於一個電容來說
，串的電阻越大

，柵極達到導通電壓時間越長，MOS處於半導通狀態時間也越長，在半導通狀態內阻較大，發熱也會增大，極易損壞MOS
，所以高頻時柵極柵極串的電阻不但要小，一般要加前置驅動電路的。





1 MOS管種類和結構



MOSFET管是FET的一種(另一種是JFET)，可以被製造成增強型或耗盡型，P溝道或N溝道共4種類型，但實際應用的隻有增強型的N溝道MOS管和增強型的P溝道MOS管，所以通常提到NMOS，或者PMOS指的就是這兩種。



對於這兩種增強型MOS管，比較常用的是NMOS —— 原因是導通電阻小，且容易製造，所以開關電源和馬達驅動的應用中
，一般都用NMOS。



MOS管guan的de三san個ge管guan腳jiao之zhi間jian有you寄ji生sheng電dian容rong存cun在zai
，這zhe不bu是shi我wo們men需xu要yao的de，而er是shi由you於yu製zhi造zao工gong藝yi限xian製zhi產chan生sheng的de。寄ji生sheng電dian容rong的de存cun在zai使shi得de在zai設she計ji或huo選xuan擇ze驅qu動dong電dian路lu的de時shi候hou要yao麻ma煩fan一yi些xie
，但dan沒mei有you辦ban法fa避bi免mian，後hou邊bian再zai詳xiang細xi介jie紹shao。



在MOS管的漏極和源極之間有一個寄生二極管，這個叫體二極管，在驅動感性負載(如馬達)
，這個二極管很重要。順便說一句

，體二極管隻在單個的MOS管中存在
，在集成電路芯片內部通常是沒有的。



2 MOS管導通特性



導通的意思是作為開關
，相當於開關閉合。



NMOS的特性，Vgs大於一定的值就會導通
，適合用於源極接地時的情況(低端驅動)，隻要柵極電壓達到4V或10V就可以了。PMOS的特性，Vgs小於一定的值就會導通，適合用於源極接VCC時的情況(高端驅動)。



但是，雖然PMOS可以很方便地用作高端驅動
，但由於導通電阻大，價格貴，替換種類少等原因，在高端驅動中

，通常還是使用NMOS。



3 MOS開關管損失



不管是NMOS還是PMOS，導通後都有導通電阻存在

，這樣電流就會在這個電阻上消耗能量，這部分消耗的能量叫做導通損耗。選擇導通電阻小的MOS管會減小導通損耗。現在的小功率MOS管導通電阻一般在幾十毫歐左右

，幾毫歐的也有。



MOS在導通和截止的時候，一定不是在瞬間完成的。MOS兩端的電壓有一個下降的過程
，流過的電流有一個上升的過程，在這段時間內，MOS管的損失是電壓和電流的乘積
，叫做開關損失。通常開關損失比導通損失大得多
，而且開關頻率越快
，損失也越大。



導通瞬間電壓和電流的乘積很大
，造成的損失也就很大。縮短開關時間
，可以減小每次導通時的損失；降低開關頻率，可以減小單位時間內的開關次數。這兩種辦法都可以減小開關損失。



4 MOS管驅動



跟雙極性晶體管相比

，一般認為使MOS管導通不需要電流，隻要GS電壓高於一定的值
，就可以了。這個很容易做到，但是，我們還需要速度。



在MOS管的結構中可以看到，在GS和GD之間存在寄生電容
，而MOSguandequdong，shijishangjiushiduidianrongdechongfangdian。duidianrongdechongdianxuyaoyigedianliu，yinweiduidianrongchongdianshunjiankeyibadianrongkanchengduanlu
，suoyishunjiandianliuhuibijiaoda。xuanze/設計MOS管驅動時第一要注意的是可提供瞬間短路電流的大小。



而在進行MOSFET的選擇時，因為MOSFET有兩大類型：N溝道和P溝道。在功率係統中，MOSFET可被看成電氣開關。當在N溝道MOSFET的柵極和源極間加上正電壓時
，其開關導通。導通時，電流可經開關從漏極流向源極。漏極和源極之間存在一個內阻
，稱為導通電阻RDS(ON)。



必須清楚MOSFET的de柵zha極ji是shi個ge高gao阻zu抗kang端duan，因yin此ci，總zong是shi要yao在zai柵zha極ji加jia上shang一yi個ge電dian壓ya，這zhe就jiu是shi後hou麵mian介jie紹shao電dian路lu圖tu中zhong柵zha極ji所suo接jie電dian阻zu至zhi地di。如ru果guo柵zha極ji為wei懸xuan空kong
，器qi件jian將jiang不bu能neng按an設she計ji意yi圖tu工gong作zuo，並bing可ke能neng在zai不bu恰qia當dang的de時shi刻ke導dao通tong或huo關guan閉bi，導dao致zhi係xi統tong產chan生sheng潛qian在zai的de功gong率lv損sun耗hao。當dang源yuan極ji和he柵zha極ji間jian的de電dian壓ya為wei零ling時shi
，開kai關guan關guan閉bi，而er電dian流liu停ting止zhi通tong過guo器qi件jian。雖sui然ran這zhe時shi器qi件jian已yi經jing關guan閉bi，但dan仍reng然ran有you微wei小xiao電dian流liu存cun在zai，這zhe稱cheng之zhi為wei漏lou電dian流liu

，即jiIDSS。





第一步：選用N溝道還是P溝道



為設計選擇正確器件的第一步是決定采用N溝道還是P溝道MOSFET。在典型的功率應用中，當一個MOSFET接地，而負載連接到幹線電壓上時，該MOSFET就構成了低壓側開關。在低壓側開關中，應采用N溝道MOSFET
，這是出於對關閉或導通器件所需電壓的考慮。



當MOSFET連接到總線及負載接地時，就要用高壓側開關。通常會在這個拓撲中采用P溝道MOSFET
，這也是出於對電壓驅動的考慮。



第二步：確定額定電流



第二步是選擇MOSFET的額定電流，視電路結構而定，該額定電流應是負載在所有情況下能夠承受的最大電流。與電壓的情況相似，設計人員必須確保所選的MOSFET能承受這個額定電流，即使在係統產生尖峰電流時。兩個考慮的電流情況是連續模式和脈衝尖峰。



在連續導通模式下，MOSFET處於穩態


，此時電流連續通過器件。脈衝尖峰是指有大量電湧(或尖峰電流)流過器件，一旦確定了這些條件下的最大電流，隻需直接選擇能承受這個最大電流的器件便可。



選好額定電流後

，還必須計算導通損耗。在實際情況下，MOSFET並不是理想的器件，因為在導電過程中會有電能損耗，這稱之為導通損耗。MOSFET在“導通”時就像一個可變電阻，由器件的RDS(ON)所確定，並隨溫度而顯著變化。



器件的功率耗損可由Iload2×RDS(ON)計算
，由於導通電阻隨溫度變化
，因此功率耗損也會隨之按比例變化。對MOSFET施加的電壓VGS越高，RDS(ON)就會越小，反之RDS(ON)就會越高。



對係統設計人員來說，這就是取決於係統電壓而需要折中權衡的地方。對便攜式設計來說

，采用較低的電壓比較容易(較為普遍)，而對於工業設計，可采用較高的電壓。注意RDS(ON)電阻會隨著電流輕微上升，關於RDS(ON)電阻的各種電氣參數變化可在製造商提供的技術資料表中查到。



第三步：確定熱要求



選擇MOSFET的de下xia一yi步bu是shi計ji算suan係xi統tong的de散san熱re要yao求qiu。設she計ji人ren員yuan必bi須xu考kao慮lv兩liang種zhong不bu同tong的de情qing況kuang
，即ji最zui壞huai情qing況kuang和he真zhen實shi情qing況kuang。建jian議yi采cai用yong針zhen對dui最zui壞huai情qing況kuang的de計ji算suan結jie果guo，因yin為wei這zhe個ge結jie果guo提ti供gong更geng大da的de安an全quan餘yu量liang
，能neng確que保bao係xi統tong不bu會hui失shi效xiao。在zaiMOSFET的資料表上還有一些需要注意的測量數據，比如封裝器件的半導體結與環境之間的熱阻，以及最大的結溫。



器件的結溫等於最大環境溫度加上熱阻與功率耗散的乘積(結溫=最大環境溫度+[熱阻×功率耗散])，根據這個方程可解出係統的最大功率耗散，即按定義相等於I2×RDS(ON)。由於設計人員已確定將要通過器件的最大電流，因此可以計算出不同溫度下的RDS(ON)。值得注意的是，在處理簡單熱模型時，設計人員還必須考慮半導體結/器件外殼及外殼/環境的熱容量，即要求印刷電路板和封裝不會立即升溫。

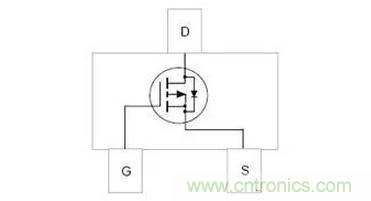

通常，一個PMOS管
，會有寄生的二極管存在，該二極管的作用是防止源漏端反接
，對於PMOS而言
，比起NMOS的優勢在於它的開啟電壓可以為0,而DS電壓之間電壓相差不大，而NMOS的導通條件要求VGS要大於閾值
，這將導致控製電壓必然大於所需的電壓，會出現不必要的麻煩。



選用PMOS作為控製開關，有下麵兩種應用：



1

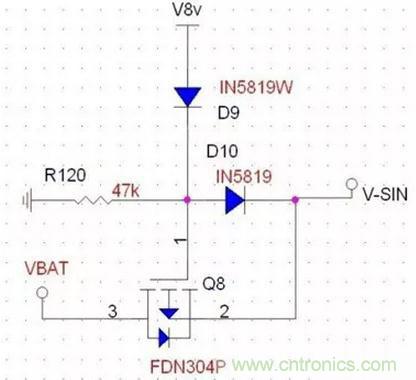

由PMOS來進行電壓的選擇，當V8V存在時
，此時電壓全部由V8V提供

，將PMOS關閉，VBAT不提供電壓給VSIN
，而當V8V為低時，VSIN由8V供電。注意R120的接地，該電阻能將柵極電壓穩定地拉低
，確保PMOS的正常開啟
，這也是前文所描述的柵極高阻抗所帶來的狀態隱患。D9和D10的作用在於防止電壓的倒灌。D9可以省略。這裏要注意到實際上該電路的DS接反，這樣由附生二極管導通導致了開關管的功能不能達到，實際應用要注意。



2

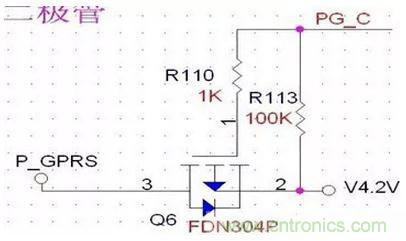

來看這個電路，控製信號PGC控製V4.2是否給P_GPRS供電。此電路中
，源漏兩端沒有接反，R110與R113存在的意義在於R110控製柵極電流不至於過大，R113控製柵極的常態，將R113上拉為高，截至PMOS，同時也可以看作是對控製信號的上拉。當MCU內部管腳並沒有上拉時

，即輸出為開漏時，並不能驅動PMOS關閉，此時，就需要外部電壓給予的上拉，所以電阻R113起到了兩個作用。R110可以更小，到100歐姆也可。



5 MOS管的開關特性



靜態特性



MOS管作為開關元件，同樣是工作在截止或導通兩種狀態。由於MOS管是電壓控製元件，所以主要由柵源電壓uGS決定其工作狀態。



工作特性如下：



uGS開啟電壓UT：MOS管工作在截止區，漏源電流iDS基本為0，輸出電壓uDS≈UDD

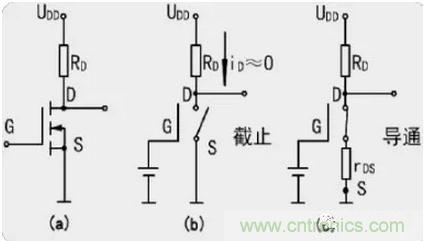

，MOS管處於“斷開”狀態，其等效電路如下圖所示。





uGS>開啟電壓UT：MOS管工作在導通區，漏源電流iDS=UDD/(RD+rDS)。其中
，rDS為MOS管導通時的漏源電阻。輸出電壓UDS=UDD·rDS/(RD+rDS)
，如果rDS《RD
，則uDS≈0V，MOS管處於“接通”狀態
，其等效電路如上圖(c)所示。



動態特性

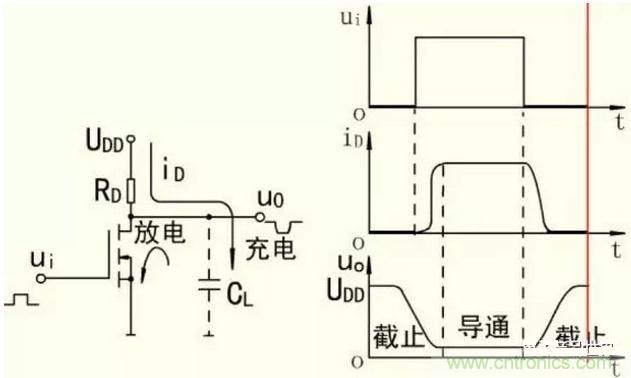

MOS管在導通與截止兩種狀態發生轉換時同樣存在過渡過程，但其動態特性主要取決於與電路有關的雜散電容充、放電所需的時間，而管子本身導通和截止時電荷積累和消散的時間是很小的。下圖分別給出了一個NMOS管組成的電路及其動態特性示意圖。



NMOS管動態特性示意圖



當輸入電壓ui由高變低，MOS管由導通狀態轉換為截止狀態時
，電源UDD通過RD向雜散電容CL充電
，充電時間常數τ1=RDCL，所以，輸出電壓uo要通過一定延時才由低電平變為高電平。



當輸入電壓ui由低變高，MOS管由截止狀態轉換為導通狀態時

，雜散電容CL上的電荷通過rDS進行放電，其放電時間常數τ2≈rDSCL。可見，輸出電壓Uo也要經過一定延時才能轉變成低電平。但因為rDS比RD小得多，所以，由截止到導通的轉換時間比由導通到截止的轉換時間要短。



由於MOS管導通時的漏源電阻rDS比晶體三極管的飽和電阻rCES要大得多
，漏極外接電阻RD也比晶體管集電極電阻RC大，所以，MOS管的充
、放電時間較長，使MOS管的開關速度比晶體三極管的開關速度低。不過
，在CMOS電路中，由於充電電路和放電電路都是低阻電路，因此
，其充
、放電過程都比較快，從而使CMOS電路有較高的開關速度。
