如何計算三極管基極驅動電阻？

發布時間：2018-10-23 責任編輯：xueqi

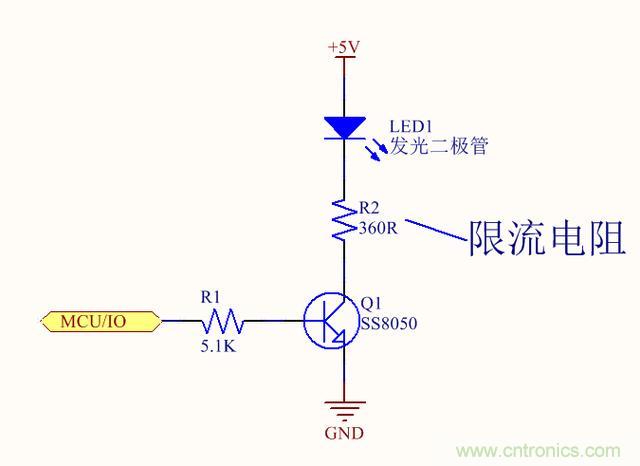

【導讀】三(san)極(ji)管(guan)電(dian)路(lu)設(she)計(ji)是(shi)我(wo)們(men)每(mei)個(ge)入(ru)行(xing)的(de)電(dian)子(zi)工(gong)程(cheng)師(shi)必(bi)然(ran)會(hui)碰(peng)到(dao)的(de)設(she)計(ji)。因(yin)為(wei)我(wo)們(men)經(jing)常(chang)需(xu)要(yao)用(yong)到(dao)三(san)極(ji)管(guan)來(lai)進(jin)行(xing)電(dian)平(ping)轉(zhuan)換(huan)，信(xin)號(hao)放(fang)大(da)，控(kong)製(zhi)各(ge)種(zhong)功(gong)率(lv)器(qi)件(jian)。現(xian)在(zai)我(wo)們(men)拿(na)常(chang)見(jian)的(de)LED燈珠控製電路來分析，你隻要明白了其中的原理，就不再難計算三極管基極電阻了。

1,先來確定基本量

MCU/IO:控製信號多來源於MCU，因此多為3.3V電平（當然5V同理推算）

三極管 :SS8050

LED供電：取5V

未知量：R1,R2電阻值

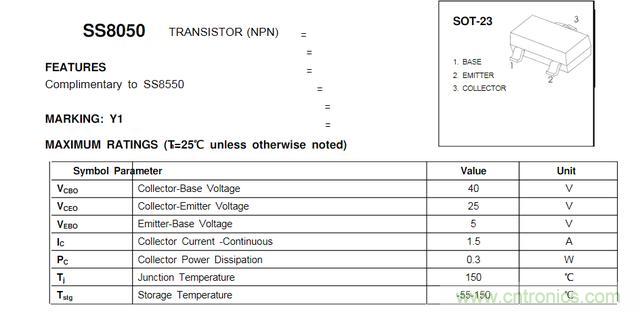

（1）我們先來看下SS8050的幾個基本參數

最大耐壓Vceo=25V,足夠應用於5V供電係統中；最大集電極電流Ic=1.5A,足夠我們的LED燈使用。

三極管增益：

放大倍數最小基本都在50倍左右，我們取50倍計算。

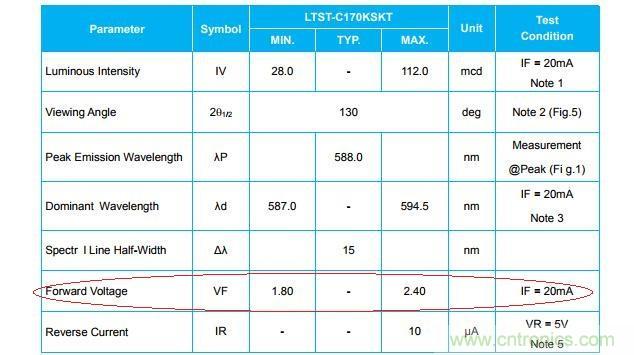

（2）再看一個LED燈珠（Φ5直徑）的手冊

從數據表可看出，當LED燈流過20mA時，燈的壓降在1.8~2.4V之間。那我們設計的LED燈要流過多少電流呢？其實20mA的時候已經非常亮了，如果隻是為了普通的指示，根據工程經驗流過5~10mA就可以了,我們取10mA，LED燈壓降約為1V。

2，計算電阻R1,R2

輸入信號有了，放大倍數有了，流過燈電流有了，這時就隻剩下兩個電阻要選了。

（1）先算LED燈限流電阻R2阻值

公式解析：供電5V減去三極管飽和壓降0.28V再減去LED燈發光時壓降約為1V，得出值再除以流過LED燈的電流10mA,則為所需電阻值。當然了電阻取值大點小點隻會微弱影響通過LED燈電流，發光度不會有明顯變化，我們取360的電阻。三極管飽和壓降差異不是那麼大，基本在0.2~0.5V之間，0.3V居多。

（2）再計算基極驅動電阻R1值

注解：13K為計算出來的最小電阻值，但為了三極管可靠地進入飽和狀態，我們取值盡可能比13K要小點。取5.1K，畢竟此時流入基極的電流13K或5.1K都非常小了，對損耗功率可以幾乎不計，因此保險起見取小點電阻值也無防。

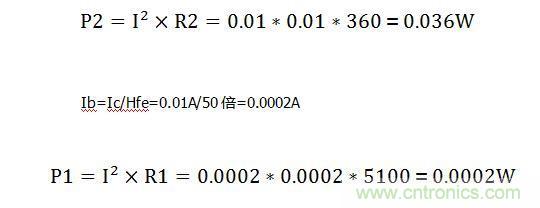

（3）電阻功率計算

功率都很小選個0805（1/8W）封裝以上就可以。

隻要懂得了三極管的放大原理，就不再難計算。
