電感的單位是享，型號也是用電感值來命名的，如：GZ2012-100指2012（0805）封裝10uH的電感；磁珠的單位是歐，一般磁珠的型號都是用100MHz時的電阻值來命名的，需要注意的是這裏是電阻值，而不是等效感抗。比如：JCB201209-301，是指2012（0805）封裝100MHz時阻值為300歐的磁珠。



磁(ci)珠(zhu)本(ben)身(shen)理(li)論(lun)上(shang)是(shi)耗(hao)能(neng)元(yuan)件(jian)

，電(dian)感(gan)理(li)論(lun)上(shang)是(shi)不(bu)耗(hao)能(neng)的(de)。這(zhe)是(shi)兩(liang)類(lei)元(yuan)件(jian)理(li)論(lun)上(shang)的(de)最(zui)大(da)區(qu)別(bie)。電(dian)感(gan)的(de)磁(ci)材(cai)是(shi)不(bu)封(feng)閉(bi)的(de)
，典(dian)型(xing)結(jie)構(gou)是(shi)磁(ci)棒(bang)，磁(ci)力(li)線(xian)一(yi)部(bu)分(fen)通(tong)過(guo)磁(ci)材(cai)（磁棒），還有一部分是在空氣中的；而(er)磁(ci)珠(zhu)的(de)磁(ci)材(cai)是(shi)封(feng)閉(bi)的(de)，典(dian)型(xing)結(jie)構(gou)是(shi)磁(ci)環(huan)，幾(ji)乎(hu)所(suo)有(you)磁(ci)力(li)線(xian)都(dou)在(zai)磁(ci)環(huan)內(nei)

，不(bu)會(hui)散(san)發(fa)到(dao)空(kong)氣(qi)中(zhong)去(qu)。磁(ci)環(huan)中(zhong)的(de)磁(ci)場(chang)強(qiang)度(du)不(bu)斷(duan)變(bian)化(hua)
，會(hui)在(zai)磁(ci)材(cai)裏(li)感(gan)應(ying)出(chu)電(dian)流(liu)
，選(xuan)用(yong)高(gao)磁(ci)滯(zhi)係(xi)數(shu)和(he)低(di)電(dian)阻(zu)率(lv)的(de)磁(ci)材(cai)就(jiu)能(neng)把(ba)這(zhe)些(xie)高(gao)頻(pin)能(neng)量(liang)轉(zhuan)換(huan)成(cheng)熱(re)能(neng)，進(jin)而(er)消(xiao)耗(hao)掉(diao)。而(er)電(dian)感(gan)則(ze)相(xiang)反(fan)，要(yao)選(xuan)低(di)磁(ci)滯(zhi)係(xi)數(shu)和(he)高(gao)電(dian)阻(zu)率(lv)的(de)磁(ci)材(cai)，以(yi)盡(jin)可(ke)能(neng)的(de)使(shi)電(dian)感(gan)在(zai)整(zheng)個(ge)頻(pin)帶(dai)內(nei)呈(cheng)現(xian)一(yi)致(zhi)的(de)電(dian)感(gan)值(zhi)。所(suo)以(yi)，結(jie)構(gou)和(he)磁(ci)材(cai)的(de)差(cha)異(yi)決(jue)定(ding)了(le)磁(ci)珠(zhu)和(he)電(dian)感(gan)的(de)本(ben)質(zhi)差(cha)異(yi)。



電感主要應用在開關電源以及諧振
、阻抗匹配及特殊濾波等場合，而磁珠主要用於防止輻射，對EMC的改善要遠優於電感。



磁珠把高頻消耗掉了
，而且沒有對外的“磁泄漏”，而電感則因為磁材不封閉，會把大量的高頻信號傳到外部空間
，引起EMI問題……



磁(ci)珠(zhu)通(tong)常(chang)推(tui)薦(jian)應(ying)用(yong)在(zai)電(dian)源(yuan)或(huo)信(xin)號(hao)線(xian)上(shang)來(lai)增(zeng)強(qiang)去(qu)耦(ou)效(xiao)果(guo)，但(dan)在(zai)地(di)之(zhi)間(jian)的(de)使(shi)用(yong)時(shi)一(yi)定(ding)要(yao)小(xiao)心(xin)，特(te)別(bie)是(shi)會(hui)有(you)大(da)能(neng)量(liang)幹(gan)擾(rao)信(xin)號(hao)流(liu)過(guo)磁(ci)珠(zhu)的(de)應(ying)用(yong)場(chang)合(he)。



記得在剛學習DSP設計時

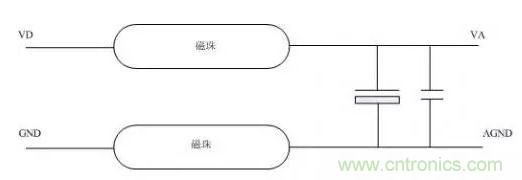

，師傅在DSP模擬部分應用是推薦一個電路，就是在數字電源和模擬電源上串兩個磁珠，然後加上濾波電容就OK了

，很長一段時間，都奉為經典，直到接觸EMC設計時，才發現錯的有多厲害，也明白了當時的一些問題的症結所在。



磁珠在幹擾電流通過時呈現電阻特性，這個時候在磁珠的兩邊會有一個很大的△V
，具體反映到DSP的模擬部分，A/D測量就會出現一個大的波動
，不管你用什麼濾波算法，在持續的幹擾下，測量結果肯定是一塌糊塗。





所以在這些簡便應用中，地上一定不要加磁珠
，直接短接就可以了。
