三極管放大電流信號介紹
發布時間：2018-10-09 責任編輯：xueqi
【導讀】相xiang信xin不bu少shao電dian子zi初chu學xue者zhe都dou搞gao不bu清qing楚chu三san極ji管guan是shi如ru何he放fang大da電dian流liu的de，晶jing體ti管guan電dian路lu的de圖tu書shu中zhong也ye鮮xian有you通tong俗su易yi懂dong的de介jie紹shao。這zhe裏li我wo們men省sheng略lve三san極ji管guan複fu雜za的de偏pian置zhi電dian路lu，將jiang三san極ji管guan視shi為wei一yi個ge壓ya控kong可ke變bian電dian阻zu來lai解jie釋shi一yi下xia三san極ji管guan是shi如ru何he放fang大da電dian流liu信xin號hao的de。

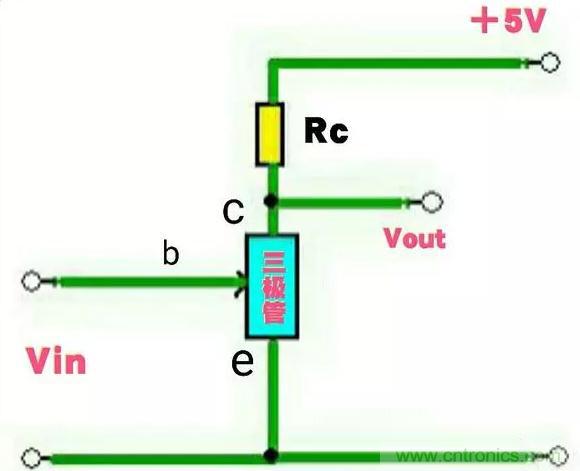

圖1：三極管等效放大電路
這裏假定圖中的三極管是一個NPN型三極管，其c-e兩極之間的電阻可以視為一個受輸入信號控製的壓控電阻。Vin為加在三極管be結（發射結）的輸入信號電壓，Vout為三極管集電極的輸出電壓。

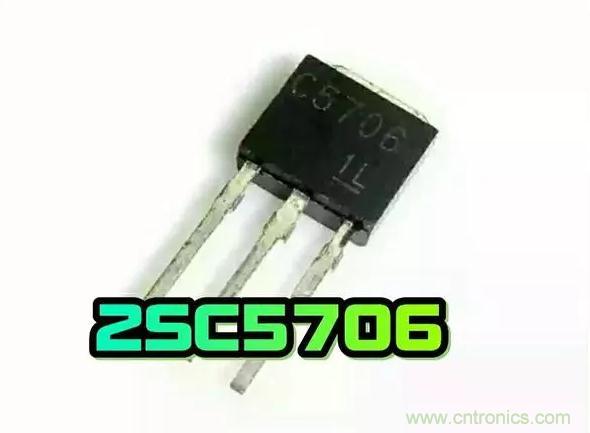

圖2：2SC5706高頻開關三極管
三極管的be結的伏安特性與二極管相似，隻要加在be結的正向電壓有微小的變化，流過該PN結的正向電流Ib（基極電流）便會有較大的變化。由於三極管的集電極電流Ic≈βIb，故三極管be結加的信號電壓有較小的變化，便會引起三極管集電極電流Ic較大的變化，這樣三極管便實現了電流放大。
上圖中，三極管的c-e兩極之間可以視為一個可變電阻，這個電阻的大小受輸入信號控製，並與輸入信號呈良好的線性關係。當輸入電壓Vin增大時，三極管的c-e兩極之間的電阻減小，集電極電流Ic增大，使電阻Rc兩端的電壓也增大，這樣在Rc兩端便獲得了一個放大了的電壓信號。
順便說一下，三極管所謂的放大功能，實際上就是將直流電源供給的電能轉化成了按照輸入信號變化的輸出信號。
