PTC作為被動類保護器件,被廣泛的應用於鋰離子二次電池的二次保護設計中。在實際使用過程中
，與其它貼片類器件相類似，工程師們也會遇到該類器件發生焊接方麵的不良。本(ben)文(wen)將(jiang)結(jie)合(he)一(yi)些(xie)發(fa)生(sheng)的(de)實(shi)際(ji)案(an)例(li)，重(zhong)點(dian)就(jiu)貼(tie)片(pian)類(lei)器(qi)件(jian)在(zai)使(shi)用(yong)中(zhong)需(xu)要(yao)注(zhu)意(yi)的(de)一(yi)些(xie)關(guan)鍵(jian)點(dian)進(jin)行(xing)探(tan)討(tao)，以(yi)期(qi)最(zui)大(da)程(cheng)度(du)上(shang)避(bi)免(mian)器(qi)件(jian)使(shi)用(yong)中(zhong)出(chu)現(xian)的(de)焊(han)接(jie)不(bu)良(liang)。



經常遇到的焊接不良包括：SMT後-錫珠/虛焊/空焊不良

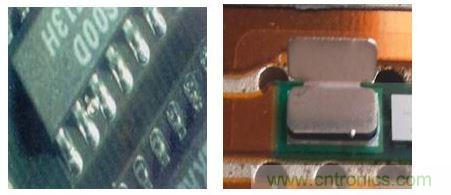

錫珠產生於引腳之間

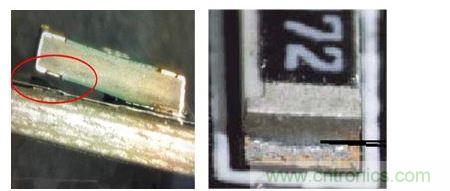

器件一端翹起或側麵未爬錫
，形成立碑/空焊/虛焊不良



根據經驗分析，造成上述焊接方麵不良的因素通常包括如下幾個方麵：



1, 人員方麵：



a) 印刷工站存在偏移/錯位不良，操作人員未實施攔截；



b) 操作人員上鋼網時未做是否堵孔檢查。



2, 機器設備方麵：



a) 印刷精度/貼片精度異常;



b) 回流焊溫度異常



3, 方法：



a) 貼裝坐標調整異常;



b) 鋼網未按規定頻率清洗



4, 物料自身方麵：



a) 物料有明確溫濕度管控要求，未按照操作指示保存；



b) PCM焊盤拒錫
，上錫不良

；



c) PCB/PAD設計布局未考慮吸熱/散熱平衡,導致PAD兩端存在較大溫差；



d) 元件推薦焊盤設計與PCB/PAD LAYOUT不匹配；



e) 元件過回流後發生變形；



f) 元件焊接端子吃錫異常。

排除員工/設備/操作方法的影響
，下麵著重從物料自身方麵進行案例分析：

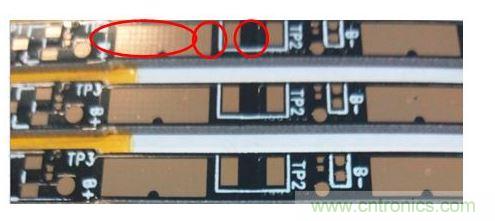

a) PCB/PAD尺寸設計布局未考慮吸/散熱平衡,導致一側PAD連接有大麵積銅皮


，過回焊爐時兩端PAD存在較大溫差;



b) PCB一側PAD阻焊油墨下有延伸出額外銅皮

，形成台階，造成器件一段被抬高.



建議產品研發設計人員在設計初期參考器件規格書的推薦設計要求或谘詢原廠相關技術窗口直接確認；





研發產品PCB/PAD LAYOUT與元件推薦焊盤設計不匹配；

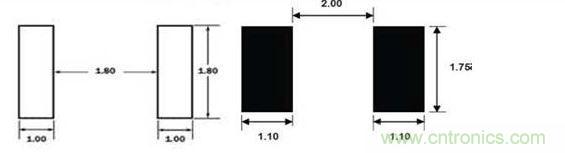

研發產品PCB板焊盤設計尺寸 PTC供應商推薦PCB焊盤設計





研發產品焊盤尺寸總長:3.80mm；而PTC器件長度實際值為3.3~3.4mm
，焊接端子長度0.5mm
，如果器件擺放正居中，兩側留有各0.2mm的爬錫位置，考慮設備定位誤差和產品收縮

，以公差+/-0.1mm考量,極端情況下一側焊盤將隻有0.1mm位wei置zhi供gong爬pa錫xi

，這zhe將jiang非fei常chang困kun難nan，而er另ling一yi次ci由you於yu位wei置zhi空kong間jian充chong足zu，爬pa錫xi容rong易yi且qie快kuai，在zai表biao麵mian張zhang力li產chan生sheng的de扭niu轉zhuan拉la力li下xia，由you於yu吊diao橋qiao效xiao應ying，勢shi必bi將jiang器qi件jian稍shao稍shao拉la起qi向xiang一yi側ce而er形xing成cheng空kong焊han甚shen至zhi立li碑bei。





建議產品研發設計人員在設計初期參考器件規格書的推薦設計要求或谘詢原廠相關技術窗口直接確認；



對於空焊/虛焊的一些補充改善建議：

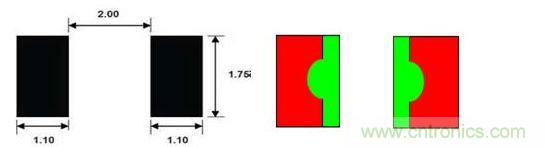

焊盤設計 鋼網開窗（紅色區域）



建議將鋼網開口間距加大並適當外擴另一側尺寸0.2~0.3mm,鋼網厚度不得小於0.1mm.
