名家解析:SW腳和BOOST腳所組成的BUCK電路
發布時間:2015-05-27 責任編輯:echolady
【導讀】BUCK電路時實現降壓作用的降壓式變換電路。目前的電子電路設計,BUCK電路設計占據著相當大的比重。新手剛接觸電路設計最好也先從BUCK入手。本文解析的是由SW和BPPST腳組成的BUCK電路。

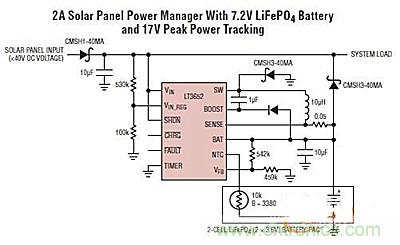

圖1 示例電路圖
如圖1所示,在分析之前先要搞清楚兩個問題。
第一,首先思考一下結合圖1中的IC內部框圖及BUCK電路的組成,而後再來分析這個IC。當然並不要僅僅局限於這個IC的外表,比如這個SW端內部結的是什麼器件的什麼位置?
第二,觀察BOOST內部連接到了IC的什麼位置。
弄清楚了這兩個問題,再來對電路進行分析就不那麼困難了。
結合圖1中的IC內部原理框圖來看,三極管也是一個開關管,他接在輸入跟SW之間,實際就是BUCK的開關管,SW輸出接電感及取樣電阻後到了電容,也就是BAT端的電容,而SW端對地的二極管就是BUCK的二極管。這是BUCK的基本拓撲構成,開關管、電感、二極管、電容。
至於BOOST端的電容及二極管,它的主要作用其實是IC的供電,由於BUCK的MOS管處於高端,需要一個浮地的驅動,估計這個供電就是這個端,工作原理是:當內部三極管不工作,BUCK二極管續流,此時SW端電壓可以認為是低,BOOST端電容通過二極管充電(因為二極管另一端接的是輸出高端),電容電壓下端為正。當內部三極管工作的時候,SW基本等於輸入電壓,BOOST端電容上端就成了輸入電壓,下端已經充滿電,自然就比輸入電壓還高。比輸入電壓高類似升壓,所以稱呼為BOOST。實際就是高端驅動的供電。
經過以上的分析,就可以看出SW腳和BOOST腳組成的是否是BUCKdianlu。benpianwenzhanggengduodehaishigeichuyizhongfenxidefangfaheguocheng,erfeijinjingeichudaanlaijiedawenti。xiwangdajiazaiyueduguobenpianwenzhangzhihounenggouyousuoshouhuo。
