專家教你如何計算一個繼電器保護電路？

發布時間：2015-03-20 責任編輯：sherryyu

【導讀】繼電器保(bao)護(hu)電(dian)路(lu)大(da)家(jia)熟(shu)悉(xi)嗎(ma)？一(yi)般(ban)從(cong)事(shi)電(dian)路(lu)設(she)計(ji)的(de)工(gong)程(cheng)師(shi)都(dou)會(hui)遇(yu)見(jian)電(dian)路(lu)保(bao)護(hu)的(de)設(she)計(ji)，但(dan)是(shi)如(ru)何(he)去(qu)計(ji)算(suan)一(yi)個(ge)電(dian)路(lu)保(bao)護(hu)呢(ne)？恐(kong)怕(pa)不(bu)是(shi)很(hen)多(duo)人(ren)知(zhi)道(dao)，這(zhe)裏(li)一(yi)位(wei)高(gao)人(ren)專(zhuan)門(men)來(lai)教(jiao)大(da)家(jia)如(ru)何(he)計(ji)算(suan)一(yi)個(ge)繼(ji)電(dian)器(qi)保(bao)護(hu)電(dian)路(lu)？

談了很多定性的東西，現在做一個例子介紹一下，如何計算放電的能量。

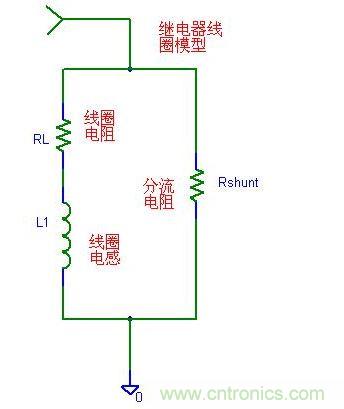

計算放電的能量

這裏shunt電阻不一定是有的，不過可以先考慮。

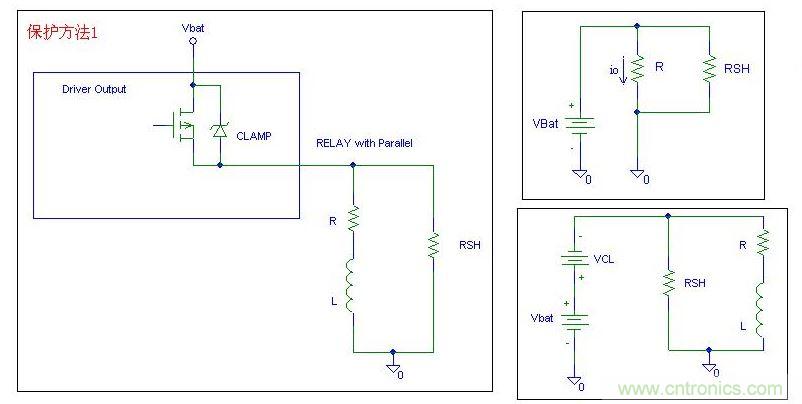

保護方法1

保護方法

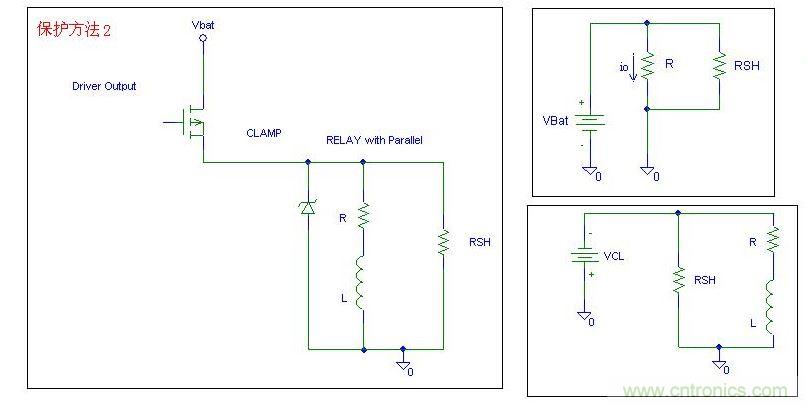

保護方法2

保護方法

[page]
計算保護方法1：

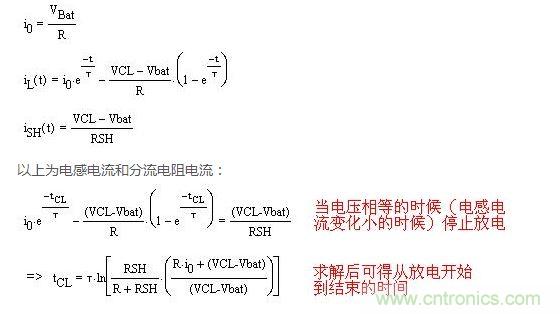

用拉普拉斯變換或者一階放電公式都可以用來求：

保護方法

保護方法

從圖上也可以看出時間。

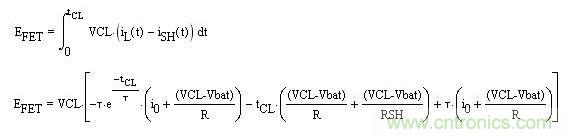

把這個能量和Zener管子最大能承受的能量比較可以得到一個結果。

補償方法2同樣分析。

如果沒有shunt電阻，終止條件為電感電壓-電阻電壓=zener的電壓。
