專家級別網友支招:如何來深度剖析欠壓電路
發布時間:2015-03-17 責任編輯:sherryyu
【導讀】欠(qian)壓(ya)電(dian)路(lu)設(she)計(ji)最(zui)為(wei)工(gong)程(cheng)師(shi)並(bing)不(bu)陌(mo)生(sheng),欠(qian)壓(ya)電(dian)路(lu)設(she)計(ji)的(de)數(shu)字(zi)驗(yan)證(zheng)還(hai)是(shi)定(ding)性(xing)分(fen)析(xi),有(you)點(dian)經(jing)驗(yan)和(he)知(zhi)識(shi)的(de)人(ren)都(dou)會(hui),但(dan)是(shi)一(yi)旦(dan)欠(qian)壓(ya)電(dian)路(lu)設(she)計(ji)到(dao)誤(wu)差(cha)和(he)保(bao)護(hu),這(zhe)個(ge)電(dian)路(lu)就(jiu)讓(rang)人(ren)算(suan)的(de)很(hen)糾(jiu)結(jie),那(na)麼(me)如(ru)何(he)讓(rang)這(zhe)種(zhong)糾(jiu)結(jie)消(xiao)除(chu)呢(ne)?來(lai)看(kan)看(kan)專(zhuan)家(jia)網(wang)友(you)朋(peng)友(you)是(shi)如(ru)何(he)解(jie)決(jue)的(de)?
不過一旦欠壓電路設計到誤差和保護,這個電路就讓我算的很糾結,給大家看看過程。

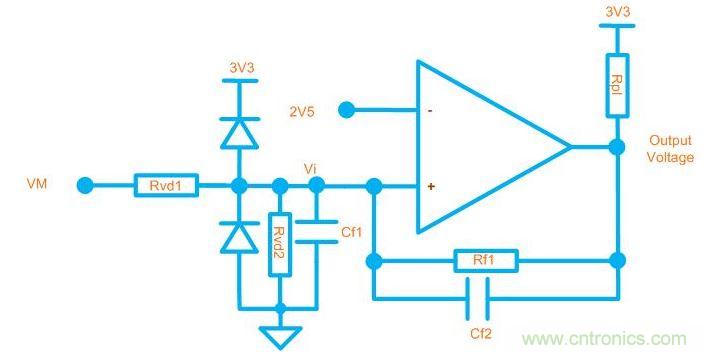

電路圖如下:

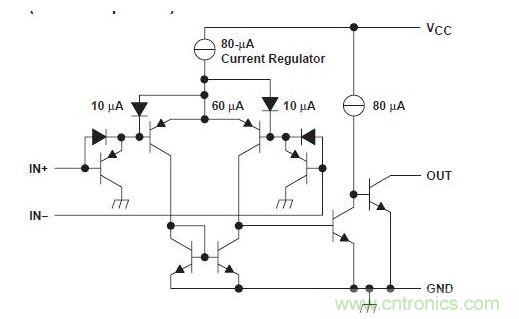

定義一下該比較器的結構:

這樣就可以把它轉換成模型

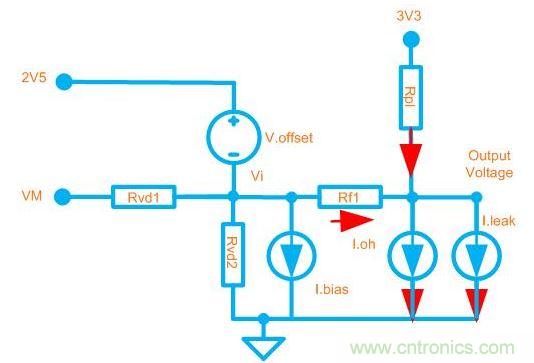

1.計算輸入電壓H=>L轉換過程的門限

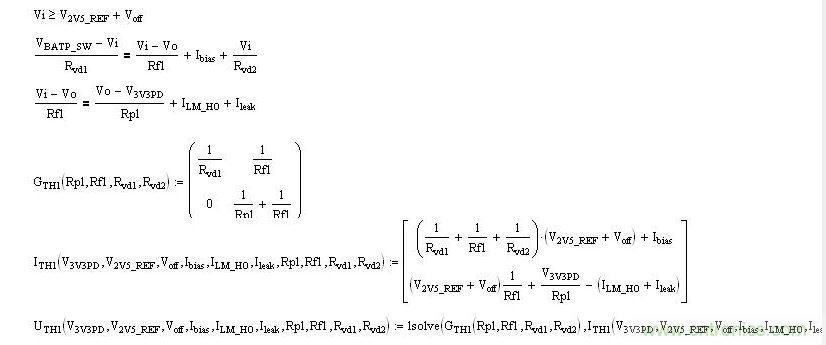

計算過程:

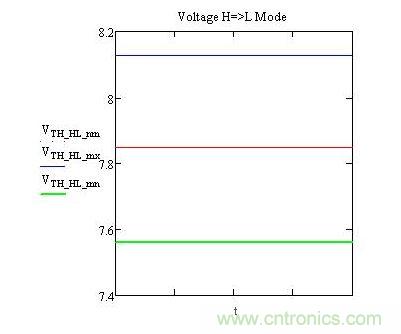

結果:

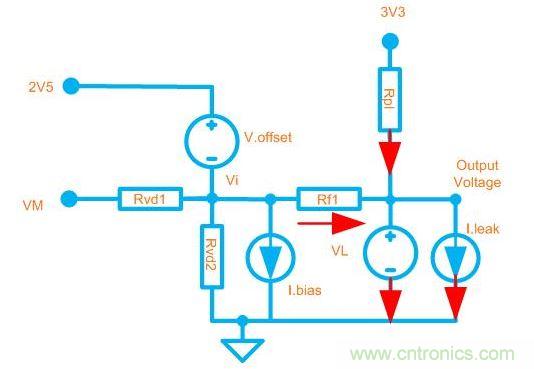

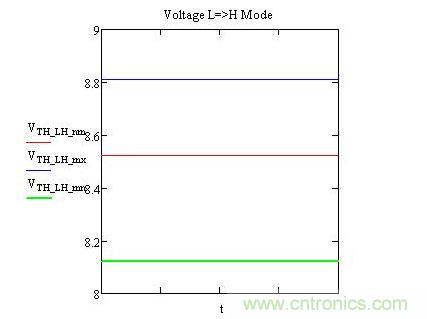

2.計算輸入電壓L=>H轉換過程的門限

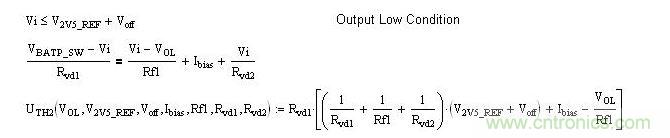

計算方法:

結果:

3.計算輸出電壓的大小
3.1正常低電壓輸出的電壓

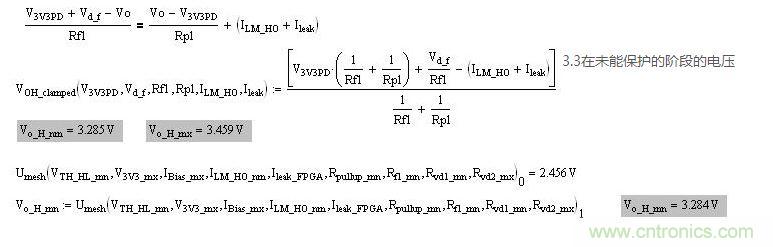

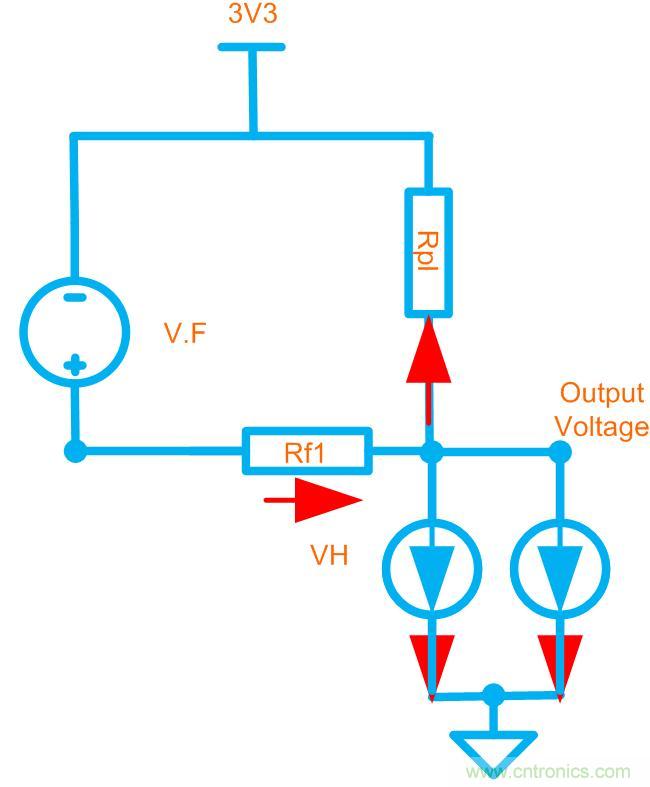

3.2高電壓嵌位保護的電壓
