POS機按機型可分為手持POS機

、台式POS機、移動手機POS機。手持POS機又叫移動的銷售點，是一種可實時地脫機進行數據處理的智能卡終端掌上設備。它采用無線通訊方式，廣泛應用於儀器儀表數據采集、小區收費管理、身份驗證、移動銷售、考勤、門禁、巡檢等方麵。POS機需要非常可靠的質量來保證數據傳輸，一般需要過IEC標準接觸放電8KV，空氣放電15KV的靜電測試，所以POS機的接口電路保護至關重要。通常POS機接口有RS232
、RJ11、RJ45、USB
，以及電源輸入等接口。這些接口都需要非常完善的電路保護才能保證POS的安全使用。下麵簡單介紹幾種接口的常用保護電路：

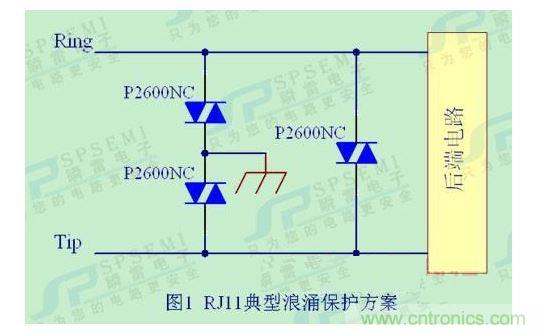

RJ11電話接口: POS機可通過電話線和結算係統通訊。由於RJ11接口振鈴信號最大有150V左右的脈衝信號，為了保證設備的正常工作，過壓保護元器件的動作電壓必須高於最大振鈴信號脈衝電壓。下圖1是SPSEMI瞬雷電子為POS機RJ11接口設計的浪湧防護，差模、共模保護齊全，可通過ITU-T_K2.1標準8KV浪湧等級。

SPSEMI瞬雷電子可以提供業內抗浪湧能力以及抗靜電能力最強的S.E.T產品保護數據線。SPSEMI 瞬雷電子的S.E.T係列產品低容值、低殘壓、反應快、耐壓高的特點，滿足POS機高可靠性的需求。

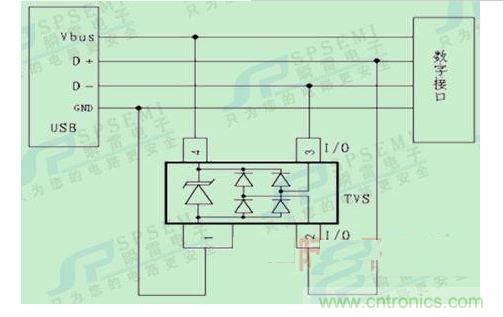

USB接口：手持POS機使用USB MINI5pin傳輸數據，由於外界ESD靜電的存在，USB接口容易導致數據傳輸失敗，或損壞USB芯片
，所以，對於手持POS機的USB接口做靜電保護至關重要。下圖是SPSEMI瞬雷電子典型的USB保護方案：

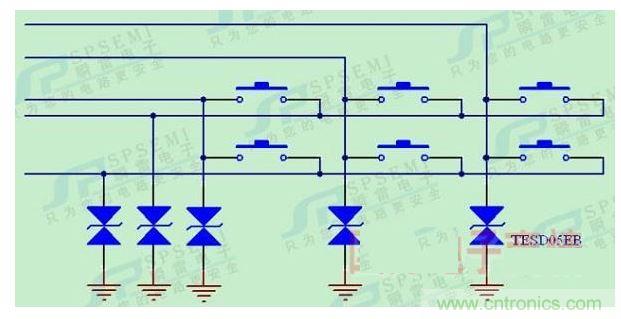

POS機鍵盤按鍵：空氣放電幹擾容易經過鍵盤縫隙進入POS機上的鍵盤走線,影響POS機ji的de正zheng常chang工gong作zuo，也ye可ke以yi通tong過guo耦ou合he感gan應ying到dao走zou線xian
，如ru何he防fang止zhi靜jing電dian影ying響xiang內nei部bu電dian路lu？可ke以yi從cong結jie構gou上shang處chu理li，減jian少shao縫feng隙xi
，加jia大da矽gui膠jiao墊dian的de厚hou度du，最zui普pu遍bian的de方fang式shi是shi在zai鍵jian盤pan電dian路lu上shang加jia瞬shun態tai抑yi製zhi二er極ji管guanESD進行保護。

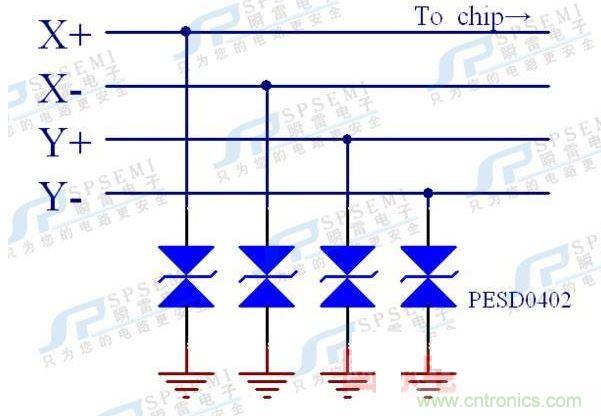

POS機電阻式觸摸屏：人體靜電放電電壓可達15KV以上，而POS機上的觸摸屏四個角落最容易遭受靜電損壞，下圖是觸摸屏上常用方案：

在手持POS機的電源充電口，也需要完善的保護
，熱插拔產生的瞬態浪湧脈衝電流容易導致電源芯片的損壞，采用PTC和TVS對電源過壓、過流保護是有效的方法之一。對於POS機上用的其他接口比如RJ45、RS232、micro SD、VGA、電源接口
、顯示屏數據線接口等，SPSEMI瞬雷電子都可以提供完善的保護方案。
