穩wen壓ya二er極ji管guan是shi一yi種zhong在zai被bei電dian流liu擊ji穿chuan之zhi前qian都dou能neng提ti供gong高gao電dian阻zu保bao護hu的de器qi件jian。由you於yu這zhe種zhong特te性xing，經jing常chang被bei用yong作zuo穩wen壓ya器qi和he電dian壓ya基ji準zhun元yuan件jian來lai使shi用yong。本ben篇pian文wen章zhang將jiang要yao探tan討tao的de是shi穩wen壓ya二er極ji管guan當dang中zhong的de限xian流liu電dian阻zu的de一yi種zhong選xuan用yong情qing況kuang。當dang輸shu入ru電dian壓ya為wei16V，而實際使用的電壓僅為12V時

，如果隻選擇12V的穩壓管，那麼限流電阻如何選擇?

圖2

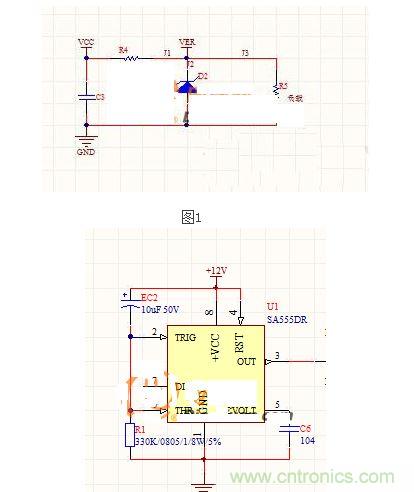

電路如圖1、圖2所示。



如果不考慮穩壓管的漏電流的話
，那麼R1的值最大為：(16-12)/0.005，將近800歐姆。



1、R1的選擇，很明顯，R1流過的電流就是負載(在這裏是IC)的電流+流過穩壓管的電流
，IC的電流如果知道，那麼加1-2mA作為R1的電流就可以了。這樣就可以計算R1的阻值。



2
、穩壓管的損耗
，就是穩壓管穩壓值乘以流過穩壓管的電流，流過穩壓管的電流就是流過R1的電流減去負載電流。



這裏再進行一下總結。



R4 電阻大小及選擇功率：R4=(VCC-VER)/I1=(VCC-VER)/(I2+I3)。



當流經穩壓管電流最小時（一般穩壓管最小工作在1-2MA
，具體參照規格書），R4電阻達到最大。通常VCC是考慮最差情況下電壓（如電壓上升到17,8V）。



相反
，當電阻取小時候，流經穩壓二極管電流變大，不能超過最大穩壓電流值。計算出最小限流電阻：R4值。



因此求得限流電阻的取值範圍，及流經限流電阻的電流大小：



P=R4*I1*I1



穩壓二極管功率選擇：穩壓二極管電流=I1電流大小-I3負載的電流大小。P=穩壓電流*穩壓電壓值。
