超可靠的智能家電過壓保護電路設計
發布時間：2015-01-16 責任編輯：sherryyu
【導讀】本ben篇pian文wen章zhang講jiang解jie的de是shi一yi款kuan基ji於yu智zhi能neng家jia電dian過guo壓ya保bao護hu電dian路lu設she計ji，分fen享xiang了le該gai過guo壓ya電dian路lu保bao護hu設she計ji的de原yuan理li分fen析xi還hai有you相xiang應ying的de元yuan器qi件jian選xuan擇ze，能neng夠gou很hen好hao的de應ying付fu電dian網wang電dian壓ya突tu然ran升sheng高gao等deng等deng特te點dian。
電路原理：

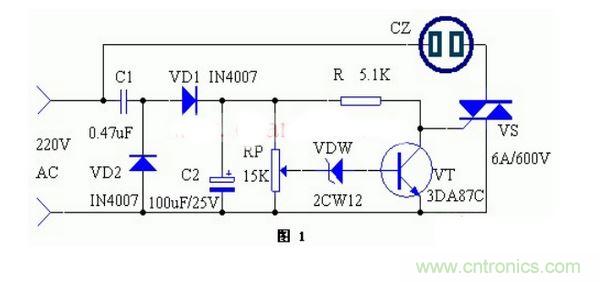

該裝置工作原理見圖，電容器C1將220V交流市電降壓限流後，由二極管VD1、 VD2整流，電容器C2擔任濾波，得到12V左右的直流電壓。當電網電壓正常時，穩壓二極管VDW不能被擊穿導通，此時三極管VT處於截止狀態，雙向可控矽VS受到電壓觸發麵導通，插在插座XS中的家電通電工作。
該裝置工作原理見圖，電容器C1將220V交流市電降壓限流後，由二極管VD1、 VD2整流，電容器C2擔任濾波，得到12V左右的直流電壓。當電網電壓正常時，穩壓二極管VDW不能被擊穿導通，此時三極管VT處於截止狀態，雙向可控矽VS受到電壓觸發麵導通，插在插座XS中的家電通電工作。
如果電網電壓突然升高，超過250V，此時在RP中點的電壓就導致VDW擊穿導通，VDW導通後，又使得三極管VT導通，VT導通後，其集電極—發射極的壓降很小，不足以觸發VS，又導致VS截止，因此插座XS中的家電斷電停止工作，因而起到了保護的目的。一旦電網電壓下降，VT又截止，VT的集電極電位升高，又觸發VS導通，家電得電繼續工作。
元器件選擇
R電阻5.1K1，RP電位器15K 選用多圈精密電位器1，C1金屬化紙介電容0.47uF 耐壓≥400V1，C2電解電容100uF/25V1，VD1、2整流二極管IN40072，VDW穩壓二極管12V 的2CW121，VT晶體三極管3DA87C、3DG12等1，VS雙向可控矽6—10A 耐壓≥600V1，CZ電源插座10A 250V1
該裝置的調試十分簡單，當電網電壓為220V時，調整RP，使VDW不擊穿，當電壓升高至250V，VT飽和導通即可，調試時用一調壓變壓器來模擬市電的變化更方便。
