實shi際ji生sheng活huo中zhong，由you於yu拔ba插cha電dian源yuan插cha頭tou不bu慎shen觸chu及ji到dao插cha頭tou的de金jin屬shu部bu分fen，造zao成cheng人ren身shen傷shang害hai或huo受shou到dao電dian擊ji的de事shi故gu時shi有you發fa生sheng
，為wei了le保bao證zheng用yong電dian安an全quan，我wo們men在zai原yuan先xian的de電dian源yuan插cha頭tou與yu插cha座zuo之zhi間jian製zhi作zuo了le一yi個ge控kong製zhi電dian路lu，能neng夠gou在zai人ren手shou接jie近jin插cha座zuo(約5cm～6cm處)時(shi)，自(zi)動(dong)斷(duan)開(kai)插(cha)座(zuo)的(de)內(nei)部(bu)電(dian)源(yuan)，而(er)在(zai)人(ren)手(shou)離(li)開(kai)插(cha)座(zuo)後(hou)，又(you)自(zi)動(dong)恢(hui)複(fu)插(cha)座(zuo)內(nei)部(bu)的(de)電(dian)源(yuan)連(lian)接(jie)
，無(wu)需(xu)人(ren)做(zuo)任(ren)何(he)操(cao)作(zuo)

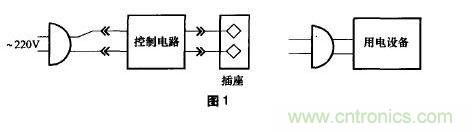

，簡(jian)單(dan)方(fang)便(bian)而(er)實(shi)用(yong)，可(ke)以(yi)說(shuo)它(ta)是(shi)一(yi)種(zhong)具(ju)有(you)“傻瓜型”安全保護功能的新型電源插座。該插座的原理框圖如圖1所示。



平時，結型場效應管VT1處於零偏狀態，其漏

、源之間的電阻較小，與漏極D相連的集成運算放大器IC(電壓比較器工作方式)的同相輸入端V+電位也較低。將反相輸入端V-電位用電位器RP1調至稍高於V+，這樣，V+V-，運放輸出端Vo由0變為1，VT2導通
，繼電器K立即吸合，兩組動片均與常開點相連

，而使常閉點連接的電源插座處於斷電狀態
，電源指示燈LED熄滅。



這樣
，即使人手觸及到插頭的金屬部分也不會觸電。C3作用為緩衝雜波幹擾和積累一定的勢壘電壓，以提高繼電器K吸合時的靈敏度。當插頭插好，人手離開插座以後，場效應管感應不到人體的電信號(或感受度不夠)，電路就又恢複到正常工作狀態，繼電器重新釋放，動片連接的外電源及零線再次提供給常閉接點連接的電源插座。





場效應管VT1選用3DJ6或3DJ7，柵極G可焊接一個麵積約1cm 的薄金屬片，以增加感應效果。



直流繼電器K 應選用兩組觸點的，且觸點額定負載應≥220V/3A為好，以滿足一般電器需要。

其他元器件參數可參見圖中標示。



本例中
，場效應管漏極D電位即V+平時約0.8V，V-約1.8V
，而感應距離(繼電器K吸合)在5cm～6cm。



由於場效應管是靠導電溝道的寬窄來控製電流大小的，易受環境(噪聲、溫度等)影響
，在漏、源之間並聯上一隻電容C2後，可以使漏極電壓的脈動成分減小

，以提高它的穩定性。



實測中，應根據感應距離(手為被感應源，繼電器K吸合為標誌)仔細調節V-電位(改變電位器RP1的滑動端位置)，做到既能使繼電器K穩定吸合，又不要過於靈敏而產生顫動為宜(大約在6cm～7cm)。



場效應管的位置，應盡量遠離其他元器件，避免或減少電磁幹擾，應將其置於邊側或上方為好，並確保插頭在距離插座5cm～6cm時
，繼電器K的可靠吸合。



正常工作時， 整機電流約10mA～15mA左右。
