這是一隻由CD4011siyufeimenjichengdianlugouchengdechaowenyujiangwenbaojingqi，gongjianshihengwenxiangdewenduyong。danghengwendianlufashengguzhanghuotingdian，xiangneiwendugaoyuhuodiyusuoyunxudefanweishi
，tajunnengfachujingbaosheng，tixingrenmenzhuyicaiquxiangyingcuoshi。該電路具有0.1℃的分辨能力。

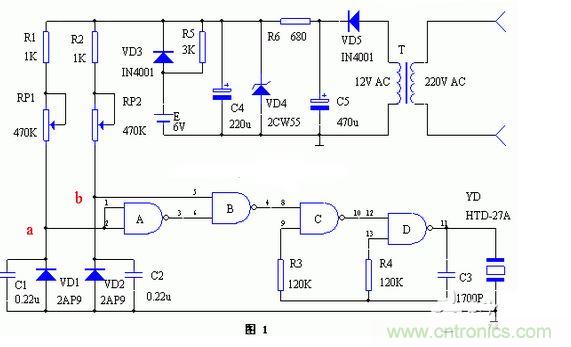

二極管VD1和VD2均置於恒溫箱內，當箱內溫度低於下限值時，圖中a點電位大於門A輸入端的閾值電壓U，門A輸出端為低電平
，使門B輸出高電平
，這時由門C、門D組成的多諧振蕩器起振，壓電片發出報警聲；當箱內溫度高於上限值時
，b點電位小於門 B閾值電壓U
，也可使門B輸出高電平，壓電片YD發出報警聲。隻有當箱內溫度處於上、下限之間的值時，YD才不會發出聲響。分別調節RP1和RP2的值可分別改變下限和上限值。電源電路為交直流兩用電源，E是備用電源，當交流電源停電時
，VD3導通，備用電源對電路供電，由於本電路耗電甚微，備用電源可用層疊電池，以減少體積。
