現在以GPS（全球衛星定位係統）為核心的GIS（地理信息係統）設(she)備(bei)正(zheng)進(jin)入(ru)普(pu)及(ji)應(ying)用(yong)階(jie)段(duan)。隨(sui)著(zhe)技(ji)術(shu)的(de)發(fa)展(zhan)，各(ge)種(zhong)移(yi)動(dong)定(ding)位(wei)終(zhong)端(duan)已(yi)經(jing)深(shen)入(ru)我(wo)們(men)的(de)生(sheng)活(huo)，而(er)同(tong)時(shi)人(ren)們(men)需(xu)要(yao)更(geng)多(duo)基(ji)於(yu)位(wei)置(zhi)的(de)安(an)全(quan)保(bao)障(zhang)
，於(yu)是(shi)也(ye)向(xiang)GPS提出了新的要求，能否提供一種嵌入式GPS，提供安防聯防諸如巡查過程中保安移動信息服務
，位置監控調配服務等。不言而喻，GPS、微型嵌入式終端等新技術
，必然成為GIS中一個新興的重要研究領域。

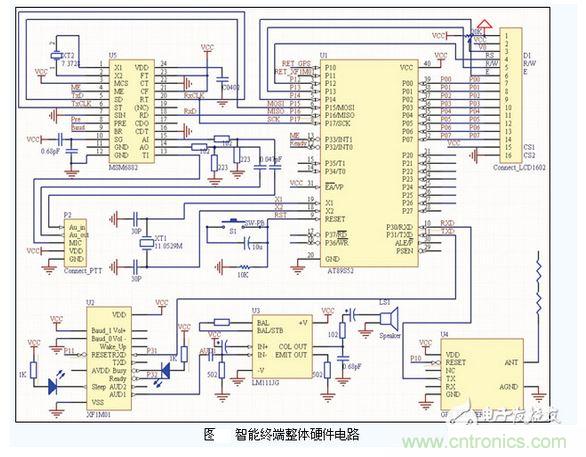

本設計采用AT89S52作為MCU，其中P0口與P1口的2，3，4控製LCD1602；P1口的5，6，7作為同步串口控製調製解調芯片MSM6882；串口的RX接收GPS數據
，TX發送語音數據。

GPS模塊：設計采用u-blox公司的GPS接收模塊nr-86
，該模塊體積小重量輕，集成高靈敏度、低功耗的NemeriX芯片方案於設計中。本模塊能快速定位， 1Hz導航更新頻率，並可以對16顆衛星進行同時跟蹤。支持WGS-84的數據協議。它接口簡單
，TTL電平串口輸出NMEA-0183格式的數據，隻須連接模塊的TX端與51單片機的RX端，另外單片機P1.0與模塊的RESET端相連，以控製模塊複位。本設計采用NMEA默認格式中的$GPRMC協議
，是由於該協議精簡，信息覆蓋麵廣，數據容易被單片機采集處理。



調製解調芯片MSM6882：在設計時
，89S52單片機通過同步串口與該芯片相連

，然後由芯片把信號調製到模擬信道，再將信號加載到對講機（PTT）上，由對講機實現無線傳輸。單片機CLK引腳的輸入時鍾周期應在0.42μs到1.35μs範圍內，通過可調電阻調節調製信號輸入到電台的幅值。信號一路經信號限幅後送入 MSM6882的AI引腳，另外一路經放大、檢波

、幅值比較後送入單片機，以作為載波檢測信號。當係統檢測到該信號時，可以采取延時發送的方式來避免同頻幹擾和信道阻塞。



語音合成芯片XF1M01：XF1M01通過異步串口接收待合成的文本，它內含GB-2312漢字字庫，外接單支三極管驅動揚聲器，即可實現文本到聲音（TTS）的轉換，設計中音頻輸出通過功放再送給揚聲器，以獲得較大音量
，適應戶外環境。隻須送給它漢字的內碼（即16位二進製字符），即可讀出一字，多送多讀，因此對存放空間的要求要低，適合電子巡查係統的應用。芯片空閑時Ready端輸出低電平
，因此將其連至單片機P3.2，單片機即可掃描該引腳
，當芯片空閑時就通過異步串口給它發送數據。傳輸波特率由Baud_0、Baud_1兩個引腳決定
，設計中采用的是9600bps。單片機的P1.1與芯片RESET端相連以控製芯片複位。
