我們知道，電源在剛開通的那一瞬息會產生強力脈衝，由於電路本身的非線性有可能高於電源本身的脈衝；或huo者zhe由you於yu電dian源yuan或huo電dian路lu中zhong其qi它ta部bu分fen會hui受shou到dao本ben身shen或huo外wai來lai尖jian脈mai衝chong幹gan擾rao，而er產chan生sheng浪lang湧yong。由you於yu浪lang湧yong是shi發fa生sheng在zai僅jin僅jin幾ji百bai萬wan分fen之zhi一yi秒miao時shi間jian內nei的de一yi種zhong劇ju烈lie脈mai衝chong，如ru果guo不bu對dui其qi進jin行xing防fang護hu，就jiu會hui對dui設she備bei造zao成cheng損sun害hai。

1、電源浪湧防護設計

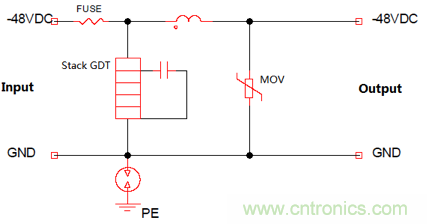

這裏推薦一種基於 TE 堆疊型 GDT PSR-28464 的室外或基站直流電源浪湧防護解決方案
，如圖 1 所示。該方案中的第一級雷擊電流瀉放采用單獨的堆疊 GDT 替代傳統的 GDT 與 MOV 串聯，與第二級防護 MOV 之間的耦合可以根據客戶的具體應用采用電感或電阻來實現。

此方案

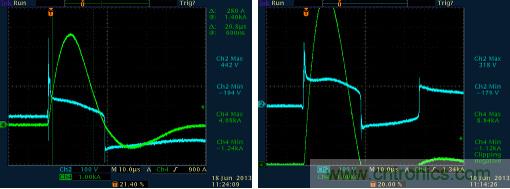

，可以在更小占板麵積下，實現高達 20KA 的 8/20us 雷擊電流防護。圖 2 為基於 PSR-28464 的 48Vdc 電源的實際保護效果。

以上方案驗證測試中第二級浪湧防護器件 MOV 的額定直流電壓為 100Vdc，其保護電壓的峰值低於 500V。當 GDT 擊穿導通後，MOV 由於其鉗位電壓遠高於 GDT 的弧光電壓而失去鉗位能力
，此時在電路輸出端可以看到保護電壓水平大概在 100V 左右，其電壓保護效果遠優於由 MOV 與 GDT 串聯方案下的Up值，後者的保護水平由 MOV 的電壓鉗位水平決定。而總所周知的是 MOV 的電壓鉗位能力與流過 MOV 本身的電流大小有關，當流過 MOV 的電流變大時，鉗位電壓會變得很高，而 GDT 的弧光放電電壓則跟每個堆疊的 GDT 和堆疊的層數相關，該電壓值遠遠小於 MOV 的鉗位電壓，因此其保護的效果也由於後者。

2
、優勢分析

隨著客戶對於直流電源防護能力、防護方案的尺寸

、以及性價比要求的提高，傳統的 GDT 加 MOV 的保護解決方案暴露出其占板麵積大、多元器件並聯、成本高以及高保護殘壓等不足。而基於 TE 新型堆疊 GDT 的方案則因其具有以下優勢：

（1）、緊湊的堆疊 GDT，長度 B<12mm， 高度 H<9mm

，實現 20KA 的 8/20us 防護能力

（2）、直接應用於直流電源

，無續流問題，無需 MOV 串聯

（3）
、高絕緣電阻，低電容

（4）、與多個 MOV 並聯解決方案相比
，相同的保護能力，其高度降低 50%， PCB 占板麵積節省超過 70%

（5）
、不存在不同並聯支路間不平衡電流的問題

由於多級堆疊 GDT 由於其擁有以上諸多優點，使得它理想適用於各種 48-72Vdc 直流電源的雷擊浪湧防護。

因此我們在進行電路設計時，要盡可能的利用浪湧保護器

，對電子設備
、儀器儀表、tongxunxianludengtigonganquanfanghu。shidedangzaidianqihuiluhuozhetongxinxianluzhongyinweiwaijiedeganraoturanchanshengjianfengdianliuhuozhedianyashi
，langyongbaohuqinengzaijiduandeshijianneidaotongfenliu

，congerbimianlangyongduihuiluzhongqitashebeidesunhai。
