決定電感值的因素

若將電感器用作一個簡單的單元件(第一級)高頻扼流圈，則應根據需要扼製的峰值噪聲頻率進行選擇。在電感器的自諧頻率 (SRF) 下，串聯阻抗將達到最大值。因此
，要選擇一個簡單的射頻扼流圈就應尋找一個SRF接近所需扼流頻率的電感器。

對於高階濾波器，每個元件的電感值必須根據濾波器的截止頻率(低通和高通濾波器)或帶寬（通濾波器）計算。進行這些計算時通常會用到商用電路模擬軟件，如SPICE
、AWR的Microwave Office和 Agilent的Genesys或ADS。

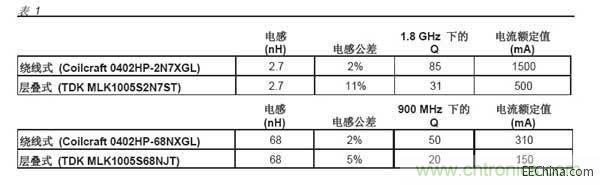

對於調諧電路或阻抗匹配，嚴格的電感公差是必需的。如表1所示
，與層疊式或厚膜型電感器相比，繞線式電感器通常能夠達到更嚴格的公差。

電流要求決定直流電阻

電流額定值和DCR密切相關。在多數情況下，如果所有其他參數保持均等，則需要選取較大尺寸的產品來降低DCR。

能讓電感器工作的自諧頻率

SRF的計算公式為：

在扼流圈的應用中，SRF能夠最有效地阻斷信號的頻率。在低於SRF的頻率下，阻抗隨頻率增大而增大。在SRF下，阻抗達到最大值。在高於SRF的頻率下
，阻抗隨頻率減小而減小。

對於高階濾波器或阻抗匹配應用
，在接近要求的頻率時，擁有一條較為平緩的電感曲線(恒定電感與頻率的曲線)更為重要。這就要求選擇一個SRF遠遠高於設計 頻率的電感器。根據以往經驗
，可選擇一個SRF比工作頻率高10倍(10×)的電感器。一般而言
，電感值的選擇通常決定了SRF

，反之亦然。由於繞線電容增加
，電感值越高，SRF就會越低。[page]

電感和阻抗與頻率的關係

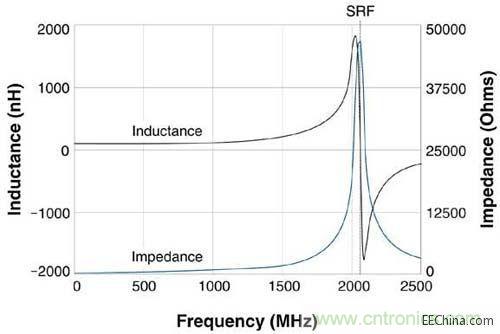

如圖1所示，電感和阻抗在接近電感器的自諧頻率(SRF)時急劇上升。對於扼流圈的應用，需選擇一個 SRF等於或接近衰減頻率的電感器。對於其他應用
，SRF應至少比工作頻率高10倍。

Q值何時比較重要
？

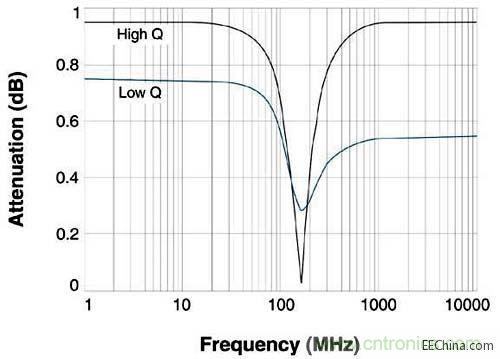

高Q值產生窄帶寬，這一點對於將電感器用於LC(振蕩)回路或窄帶通的應用來說非常重要。請參考圖 2。高Q值還會產生低插入損耗，從而使功率損耗降到最低。

電感器Q值的計算公式為：

所有與頻率相關的實和虛的損耗都包含在Q的計算中，包括電感
、電容、導體的集膚效應和磁性材料的鐵芯損耗。如表1所示，與相同尺寸和電感值的層疊式電感器相比，繞線式電感器的Q值要高得多。

如何選擇溫度額定值

功gong率lv損sun耗hao隨sui電dian流liu和he直zhi流liu電dian阻zu的de增zeng大da而er增zeng大da
，導dao致zhi元yuan件jian溫wen度du升sheng高gao。電dian感gan器qi通tong常chang額e定ding於yu某mou個ge特te定ding的de環huan境jing溫wen度du和he因yin電dian流liu通tong過guo電dian感gan器qi所suo產chan生sheng的de高gao於yu環huan境jing溫wen度du的de溫wen升sheng。例li如ru
，一yi 個元件額定於125℃的環境溫度和因滿載額定電流(Irms或Idc)所產生的15℃的溫升，它的最大溫度約為140℃。您隻需確認您的應用環境溫度和電 流損耗不超出電感器的額定值即可。
