網友推薦：一款可自主切換交直流的電路設計圖

發布時間：2014-04-06 責任編輯：sherryyu

【導讀】其(qi)實(shi)在(zai)工(gong)程(cheng)師(shi)設(she)計(ji)過(guo)程(cheng)中(zhong)如(ru)何(he)能(neng)夠(gou)在(zai)保(bao)證(zheng)正(zheng)常(chang)安(an)全(quan)的(de)情(qing)況(kuang)下(xia)，自(zi)動(dong)的(de)讓(rang)交(jiao)直(zhi)流(liu)進(jin)行(xing)切(qie)換(huan)是(shi)一(yi)個(ge)很(hen)重(zhong)要(yao)的(de)技(ji)術(shu)問(wen)題(ti)。這(zhe)裏(li)一(yi)位(wei)網(wang)友(you)提(ti)供(gong)給(gei)大(da)家(jia)一(yi)款(kuan)可(ke)以(yi)自(zi)主(zhu)切(qie)換(huan)交(jiao)直(zhi)流(liu)的(de)電(dian)路(lu)設(she)計(ji)圖(tu)，該(gai)設(she)計(ji)圖(tu)采(cai)用(yong)MOSFET進行快速電子切換，故能達到電源不間斷的目的。值得選擇。

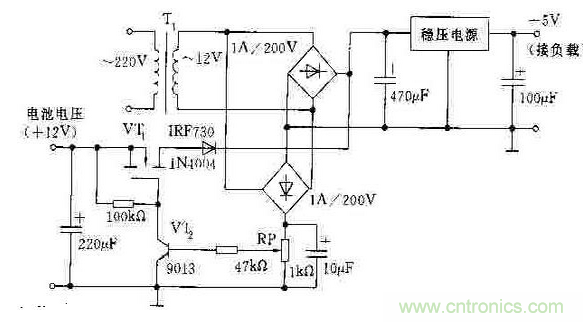

下圖是交直流入自動切換電路，市電電壓經變壓器T1降壓後，再經整流、濾波、穩壓後輸出，供負載工作。同時，另一路通過整流、濾波產生的直流電壓經RP分壓加到VT2的基極，VT2導通，VT1截止。當市電中斷時，VT2由導通轉為截止，此時功率場效應管VT1導通，蓄電池通過VT1加於穩壓電路，輸出穩定的直流電壓供負截。由於采用MOSFET進行快速電子切換，本電路達到電源不間斷的目的。

交直流入自動切換電路
