經典：輸出短路保護的電路設計
發布時間：2014-04-08 責任編輯：xiongjianhua
【導讀】在日常生活、工作中，我們無時不刻與電有關的產品或設備接觸，而我們的生活、工作正常運轉，很少遇到故障或癱瘓，這都是電路保護的(de)功(gong)勞(lao)。電(dian)路(lu)保(bao)護(hu)中(zhong)的(de)短(duan)路(lu)保(bao)護(hu)設(she)計(ji)是(shi)工(gong)程(cheng)師(shi)們(men)經(jing)常(chang)用(yong)到(dao)的(de)電(dian)路(lu)之(zhi)一(yi)。例(li)如(ru)，一(yi)個(ge)高(gao)可(ke)靠(kao)性(xing)的(de)線(xian)性(xing)穩(wen)壓(ya)器(qi)通(tong)常(chang)需(xu)要(yao)有(you)限(xian)流(liu)保(bao)護(hu)電(dian)路(lu)，以(yi)防(fang)止(zhi)因(yin)負(fu)載(zai)短(duan)路(lu)或(huo)者(zhe)過(guo)載(zai)對(dui)穩(wen)壓(ya)器(qi)造(zao)成(cheng)永(yong)久(jiu)性(xing)的(de)損(sun)壞(huai)。看(kan)看(kan)小(xiao)編(bian)分(fen)享(xiang)的(de)一(yi)個(ge)經(jing)典(dian)輸(shu)出(chu)短(duan)路(lu)保(bao)護(hu)電(dian)路(lu)設(she)計(ji)。

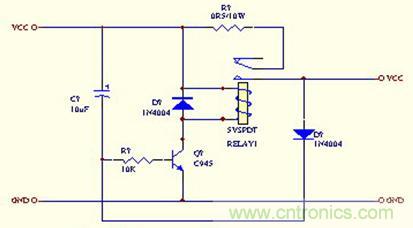

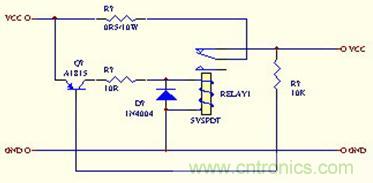

上電：C2 兩端電壓不能突變，Q2基極電壓由VCC開始下降，下降到Q2可以導通（BE結壓降取0.7V），這個時間大概是0.12mS。但是同時Q1也在起到阻止Q2導通的作用，Q1導通的時間大概是：5.87mS也就是說 Q2在5.87mS後才會導通，但是同時C3在阻止Q3的導通，阻止時間是0.17mS。
Q3在上電0。17MS後導通，負載得電，Q3 C極電壓達到13.3左右，迫使Q2截至，由此可見Q1可以去掉。
短路時，Q3 C極被拉低，Q2導通，形成自鎖，迫使Q3截止，Q3截至後麵負載沒有電壓，這時有沒有負載已經沒有關係了，所以即使拿掉負載也不會有輸出。要想拿掉負載後恢複輸出，可以在Q3得 C E結上接一個電阻，取1K左右。
