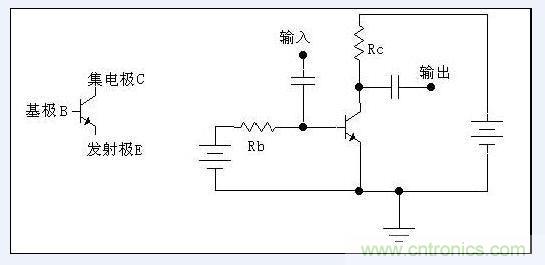

圖 NPN型矽三極管放大電路

我們把從基極B流至發射極E的電流叫做基極電流Ib；把從集電極C流至發射極E的電流叫做集電極電流Ic。這兩個電流的方向都是流出發射極的
，所以發射極E上就用了一個箭頭來表示電流的方向。

三極管的放大作用就是：集電極電流受基極電流的控製（假設電源能夠提供給集電極足夠大的電流的話），並且基極電流很小的變化，會引起集電極電流很大的變化
，且變化滿足一定的比例關係：

集電極電流的變化量是基極電流變化量的β倍，即電流變化被放大了β倍，所以我們把β叫做三極管的放大倍數（β一般遠大於1，例如幾十，幾百）。如果我們將一個變化的小信號加到基極跟發射極之間
，這就會引起基極電流Ib的變化，Ib的變化被放大後
，導致了Ic很大的變化。如果集電極電流Ic是流過一個電阻R的，那麼根據電壓計算公式U=R*I可以算得，這電阻上電壓就會發生很大的變化。我們將這個電阻上的電壓取出來，就得到了放大後的電壓信號了。

三極管在實際的放大電路中使用時，還需要加合適的偏置電路，有如下原因：

首先是由於三極管BE結的非線性（相當於一個二極管）
，基極電流必須在輸入電壓大到一定程度後才能產生（對於矽管
，常取0.7V）。當基極與發射極之間的電壓小於0.7V時，基極電流就可以認為是0。但實際中要放大的信號往往遠比0.7V要小
，如果不加偏置的話，這麼小的信號就不足以引起基極電流的改變（因為小於0.7V時
，基極電流都是0）。如果我們事先在三極管的基極上加上一個合適的電流（叫做偏置電流
，上圖中那個電阻Rb就是用來提供這個電流的，所以它被叫做基極偏置電阻），namedangyigexiaoxinhaogenzhegepianzhidianliudiejiazaiyiqishi
，xiaoxinhaojiuhuidaozhijijidianliudebianhua

，erjijidianliudebianhua
，jiuhuibeifangdabingzaijidianjishangshuchu。

另一個原因就是輸出信號範圍的要求
，如果沒有加偏置

，那麼隻有對那些增加的信號放大，而對減小的信號無效（因為沒有偏置時集電極電流為0，不能再減小了）。而加上偏置，事先讓集電極有一定的電流，當輸入的基極電流變小時，集電極電流就可以減小；當輸入的基極電流增大時，集電極電流就增大。這樣減小的信號和增大的信號都可以被放大了。

下麵說說三極管的飽和情況。如上圖，因為受到電阻Rc的限製（Rc是固定值，那麼最大電流為U/Rc，其中U為電源電壓），集電極電流是不能無限增加下去的。當基極電流的增大，不能使集電極電流繼續增大時，三極管就進入了飽和狀態。

一般判斷三極管是否飽和的準則是：Ib*β〉Ic。

進入飽和狀態之後，三極管的集電極跟發射極之間的電壓將很小
，可以理解為一個開關閉合了。這樣我們就可以拿三極管來當作開關使用：當基極電流為0時
，三極管集電極電流為0（這叫做三極管截止），相當於開關斷開；當dang基ji極ji電dian流liu很hen大da
，以yi至zhi於yu三san極ji管guan飽bao和he時shi，相xiang當dang於yu開kai關guan閉bi合he。如ru果guo三san極ji管guan主zhu要yao工gong作zuo在zai截jie止zhi和he飽bao和he狀zhuang態tai
，那na麼me這zhe樣yang的de三san極ji管guan我wo們men一yi般ban把ba它ta叫jiao做zuo開kai關guan管guan。

如果我們在上圖中，將電阻Rc換成一個燈泡，那麼當基極電流為0時，集電極電流為0，燈泡滅。如果基極電流比較大時（大於流過燈泡的電流除以三極管的放大倍數β）
，三極管就飽和，相當於開關閉合
，燈泡就亮了。由於控製電流隻需要比燈泡電流的β分之一大一點就行了，所以就可以用一個小電流來控製一個大電流的通斷。如果基極電流從0慢慢增加
，那麼燈泡的亮度也會隨著增加（在三極管未飽和之前）。

但(dan)是(shi)在(zai)實(shi)際(ji)使(shi)用(yong)中(zhong)要(yao)注(zhu)意(yi)，在(zai)開(kai)關(guan)電(dian)路(lu)中(zhong)，飽(bao)和(he)狀(zhuang)態(tai)若(ruo)在(zai)深(shen)度(du)飽(bao)和(he)時(shi)會(hui)影(ying)響(xiang)其(qi)開(kai)關(guan)速(su)度(du)，飽(bao)和(he)電(dian)路(lu)在(zai)基(ji)極(ji)電(dian)流(liu)乘(cheng)放(fang)大(da)倍(bei)數(shu)等(deng)於(yu)或(huo)稍(shao)大(da)於(yu)集(ji)電(dian)極(ji)電(dian)流(liu)時(shi)是(shi)淺(qian)度(du)飽(bao)和(he)

，遠(yuan)大(da)於(yu)集(ji)電(dian)極(ji)電(dian)流(liu)時(shi)是(shi)深(shen)度(du)飽(bao)和(he)。因(yin)此(ci)我(wo)們(men)隻(zhi)需(xu)要(yao)控(kong)製(zhi)其(qi)工(gong)作(zuo)在(zai)淺(qian)度(du)飽(bao)和(he)工(gong)作(zuo)狀(zhuang)態(tai)就(jiu)可(ke)以(yi)提(ti)高(gao)其(qi)轉(zhuan)換(huan)速(su)度(du)。

對於PNP型三極管，分析方法類似，不同的地方就是電流方向跟NPN的剛好相反，因此發射極上麵那個箭頭方向也反了過來——變成朝裏的了

zaidianlushejizhongfenxidianlu，womenxuyaonongdongxiangyingdianziyuanjiandeyuanli，congyuantouchufa，cainengzhunquedefenxichudianziyuanjianzaishejidianluzhongdexiangyingzuoyong
，yekeyizijichangshidianlusheji。
