產品介紹

如今的電子設備速度更快
、體積更小、zhinenghuachengdugenggao，yizhichigengxingenghaodeyingyong，congerchuangzaogengdadelirun。gechangshangjingxiangzaigengxiaodekongjianzhirugengduodegaosugongneng，jiasuleshebeidexiaoxinghuabufa。buguo
， 半導體芯片尺寸的縮小和摻雜水平的提高，導致半導體芯片的薄柵極氧化層和PN結的寬度大幅降低。與更多的電路結合在一起，這可提高半導體芯片的ESD敏感度。

dianzishebeichuxianyingjianguzhanghuolinshiguzhangdangjijiuhuibeifaxian
，erqianzaidesunhaizhiyouzairihoudeshiyongguochengzhongcainengbeifaxian。yingjianguzhangzuirongyifaxian，tongchangxuyaogenghuanguzhangshebei。zuilixiangdeqingkuangshi，zaishebeichuchangzhiqianjiancechuguzhang
，kehuyongyuanbuhuishoudaocunzaiyingjianguzhangdechanpin。daozhishebeichuxianzanshishilingdeguzhanghuoqianzaiguzhangshifenchangjian，danhennanfaxianhuozhuizong。linshiguzhangkenengbuhuibeibaogao
，danhuigeikehudailaibuliangyinxiang，yinweiyonghukenengxuyaofanfuzhongqihuozhongzhishebei。qianzaidesunhaizuizhonghuidaozhishebeideyingguzhanghuobukekaodeyunxing，zaixianchanghuigeikehuliuxiazuifumiandeyinxiang，jiangdikehuduigongsidexinxin。yinweiESD故障發生的產品更換或維修召回
，可能會使廠商和/或用戶蒙受高於設備本身成本幾倍的損失。

ESD18VU1B專為射頻天線與近場通信ESD保護而設計。

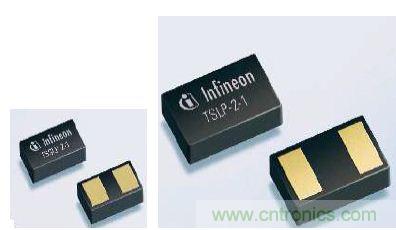

圖1：ESD18VU1B

產品特色

英飛淩的保護解決方案可改進係統級ESD抗擾度（高於IEC61000-4-2 4級標準）：

卓越的多次靜電脈衝打擊的電流吸收功能
；
穩定安全的箝位電壓從而保護最敏感的電子設備
；
完全符合高速信號質量要求的保護器件
；
用於空間受限應用的采用業界領先微型封裝的單個易用器件；
利用陣列解決方案節省電路板空間和減少部件數量；
ESD釋放通過封裝引腳，簡化PCB版圖，最大程度降低串擾和寄生電感對信號品質影響
；
極低漏電流
，有助於進一步延長電池續航時間
；
無鉛(符合RoHS 標準), 無鹵素(符合WEEE 標準)產品
；
ESD18VU1B具有非常小的無引腳封裝兼容0402/0201封裝。

[page]
產品規格

ESD18VU1B采用TSLP-2-1封裝<1.0mm*0.6mm*0.4mm>TSSLP-2-1封裝<0.62mm*0.35mm*0.32>
；
ESD air discharge: ±15kV  ；
ESD contact discharge: ±10kV。

產品應用

NFC近場通信單端天線/差分天線、手機、 PDA。
