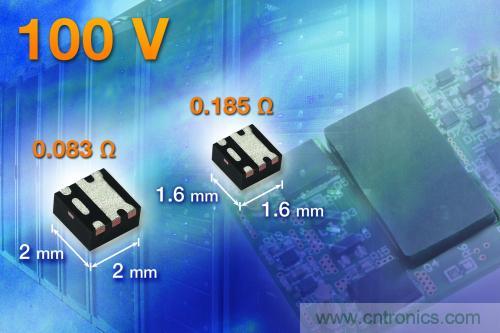

圖1：功率MOSFET

今天推出的MOSFET適用於升壓轉換器、低功率DC/AC逆變器，以及電信磚式電源

、負載點應用和便攜式設備中的LED照明等小型DC/DC轉換器的初級側開關。對於設計者來說
，器件的超小PowerPAK SC-75和PowerPAK SC-70封裝可在這些應用中節省PCB空間，其低導通電阻可實現更低的導通電阻

，從而降低能源消耗，提高效率。另外
，MOSFET可在4.5V下導通，簡化了柵極驅動。

在導通電阻比尺寸更重要的應用中
，2mm x 2mm的SiA416DJ在10V
、4.5V下的最大導通電阻為83mΩ和130mΩ
，導通電阻與柵極電荷乘積在10V和4.5V下分別為540mΩ-nC和455mΩ-nC
，該參數是DC/DC轉換器應用中評價MOSFET的優值係數(FOM)。對於尺寸大小更重要的應用，1.6mm x1.6mm的SiB456DK在10V
、4.5V下的最大導通電阻為185mΩ和310mΩ，在10V、4.5V下的FOM為611mΩ-nC和558mΩ-nC。

SiB456DK和SiA416DJ進行了100%的Rg和UIS測試。這些MOSFET符合JEDEC JS709A的無鹵素規定，符合RoHS指令2011/65/EU。

新款MOSFET現可提供樣品
，並已實現量產

，大宗訂貨的供貨周期為十二周到十四周。
