中心議題：

• 表麵貼裝式保險絲基本原理
• 多層設計的好處
• 溫度折減
• 脈衝循環折減
• 保險絲選擇流程

概述

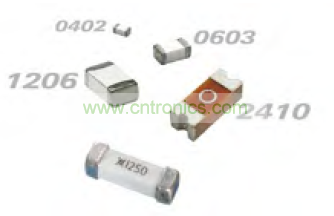

TE Connectivity電路保護可為各種過流保護應用提供廣泛的表麵貼裝式保險絲，為電子電氣設備提供安全的工作環境，避免巨額
損失。 TE Connectivity的一次性表麵貼裝式保險絲性能穩定，可支持額定電流從0.5 A到20 A的應用。

TE Connectivity電路保護還為電信應用提供了電信保險絲FT600。這種保險絲有助於達到北美過流保護要求，包括Telcordia、
GR-1089、TIA-968-A (原FCC第68部分)以及UL60950第三版。
多層設計

多層設計的好處是讓熔絲的更多表麵積接觸玻璃-陶瓷。當熔絲打開時，汽化熔絲金屬可以更多地被基體吸收

，從而使熔絲弧滅弧變得極為高效。

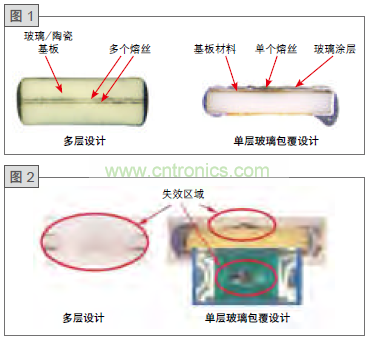

圖1比較了SFF保險絲的多層設計與標準玻璃包覆設計。當熔絲斷開時，玻璃包覆設計僅依靠熔絲一側上的塗層吸收汽化熔絲材
料。因此
，可吸收熔絲金屬的吸收材料較少。造成拉弧時間延長，塗層可能破裂。

圖2給出了兩種設計在吸收特性上的差異。由於熔絲均勻擴散到周圍的陶瓷基板中，多層設計具有界線分明的特點。而在玻璃包
覆設計中，熔絲擴散發生在該器件的一小部分中
，隻能被失效區域上方的玻璃材料直接吸收。 [page]
2410SFV保險絲架空設計

2410(6125)是采用架空設計的表麵貼裝式保險絲，非常適合二次電路保護應用。

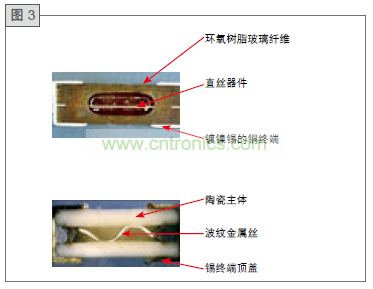

圖3為直絲設計的2410SFV保險絲和一般波紋絲設計的對比。直絲器件在空氣中熔斷性能更一致，具有更低電阻和良好的浪湧抵
抗能力。

在2410SFV保險絲設計生產中引入PCB封裝技術，能夠完全實現無鉛設計，而且與傳統具有端帽設計的陶瓷保險絲相比，無端帽
脫落風險。
溫度折減

保險絲是一種溫度敏感器件。因此

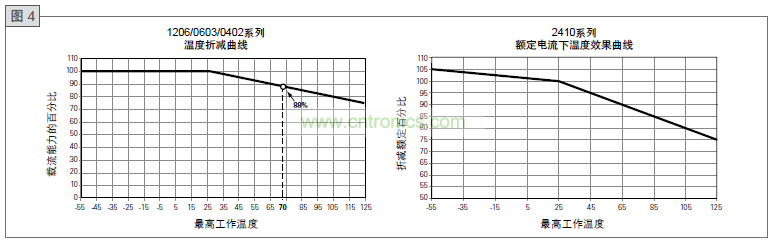

，工作溫度對保險絲性能和壽命具有一定影響。保險絲選型時應考慮工作環境溫度。圖4給
出了TE Connectivity表麵貼裝式保險絲的溫度折減曲線。使用該曲線可以根據工作環境溫度確定應用與折減的比例。
脈衝循環折減

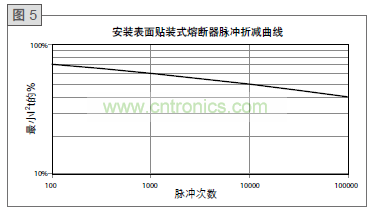

一旦確定了應用波形的I2t值(zhi)，它(ta)必(bi)須(xu)根(gen)據(ju)係(xi)統(tong)壽(shou)命(ming)中(zhong)的(de)預(yu)期(qi)循(xun)環(huan)次(ci)數(shu)折(zhe)減(jian)。由(you)於(yu)電(dian)流(liu)脈(mai)衝(chong)導(dao)致(zhi)的(de)應(ying)力(li)本(ben)質(zhi)上(shang)是(shi)機(ji)械(xie)作(zuo)用(yong)力(li)，受(shou)力(li)次(ci)數(shu)對(dui)保(bao)險(xian)絲(si)折(zhe)減(jian)程(cheng)度(du)具(ju)有(you)重(zhong)要(yao)影(ying)響(xiang)。圖(tu)5給出了TE Connectivity表麵貼裝式保險絲在十萬次循環內的電流脈衝折減曲線。 [page]
選擇表麵貼裝式保險絲

選擇保險絲並非直截了當

，看似隻要選擇一個額定電流略高於最壞情況的熔斷器即可。實際並非如此
，要考慮工作電流折減和
工作環境溫度。選擇保險絲還需考慮接通電源和其他係統操作(如處理器速度變化或電機起動等)造成的電流浪湧或尖峰。所
以，選擇適合自己應用的保險絲並不象搞清係統標稱工作電流那麼簡單。

保險絲選擇流程圖

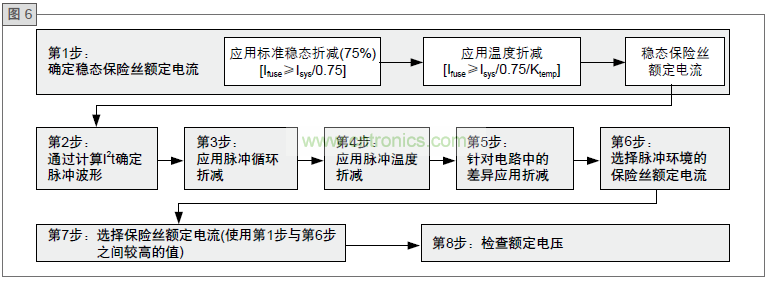

圖6中的流程圖給出了選擇保險絲時的基本考慮。此流程圖可以幫助你選擇一個最適合應用條件的保險絲。
