中心議題：

• 開機衝擊電流威脅電路的整流器件與過流保險絲

解決方案：

• 設置開機浪湧抑製電路

gaoyadarongliangchunengdianrongdaliangdiyingyongyugongyechanpinzhong
，youyudianrongliangduandianyabunengyuebiandetexing，zaixitongkaijideshunjian，dianwangnengliangwangdianrongdeguandianliuwangwangdadaoshangbaianpeidefengzhishuiping，rucigaodekaijidianliuyanzhongweixiedianluzhongdezhengliuqijianyuguoliubaoxiansi

，tongshiyehuigeigonggongshangyedianwangdailaihendadexiebowuran。yincijihusuoyoudianluzhongdoushezhile“開機浪湧抑製電路”，將開機衝擊電流抑製到合理的水平。

傳統的“浪湧抑製元件”是常見的固定阻值“水泥電阻”，尤其是在千瓦以上功率的產品中，普遍使用大功率“水泥電阻”作為浪湧抑製元件。從開機浪湧抑製電路設計的初衷來看，固定電阻可以滿足設計的基本功能—抑製開機充電電流。

但是固定電阻本身又帶來了新的安全隱患—由於與“浪湧抑製元件”並聯的繼電器存在不能有效閉合的可能性

，如機械疲勞，驅動故障
，負載故障等情況下，持續的負載電流流過這個阻值較高的固定電阻（常用阻值在10~100歐姆），勢必會產生極高的溫度
， 導致“水泥電阻”冒煙，炸裂等不安全現象，極端情況下PCB會被高溫熔毀甚至點燃。這是線性電阻在浪湧抑製應用中存在的缺陷。

 要解決這個問題
，TDK-EPC推出具有浪湧抑製功能的愛普科斯(EPCOS)正溫度係數陶瓷熱敏電阻PTC。其獨特的正溫度係數特性（即阻值隨溫度增加而加大）能有效抑製器件本身溫度的持續增加
，其溫度變化過程如下—
PTC低溫低阻=〉被電流加熱=〉溫度增加=〉（當超過PTC動作溫度後）阻值增大=〉電流減小=〉熱功率減小=〉PTC阻值繼續增大（直到幾十KΩ）=〉發熱與散熱平衡=〉PTC溫度維持在動作點附近（約130~150°C）。

從以上分析可以看出，TDK-EPC的浪湧抑製PTC的“阻值-溫度”正相關特性使它具有“自保護”的功能—在繼電器不能閉合的故障情況下，負載電流產生的熱功率隻能將它加熱到居裏溫度點附近，有效地避免了類似“水泥電阻”wendushikongdexianxiang，yiweizhetakeyianquandibaohuzishen，tongshibaohuweiyuqihoufangdexiayoudianlu
，erqiezaijidianqiguzhangpaichuhou，tabenshenhaikeyizidonghuifuyuanyoudegongneng。

因此，TDK_EPC的浪湧抑製PTC為提高開關電源的安全性與可靠性提供了幫助，是理想的開機浪湧電流抑製元件

，這款產品正逐步廣泛地為空調、工業變頻器、電源等行業提供安全可靠的開機浪湧保護。

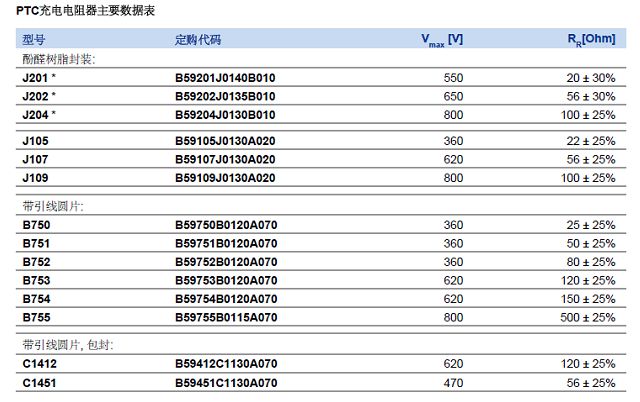

TDK-EPC常用的ICL PTC的規格型號如下表：

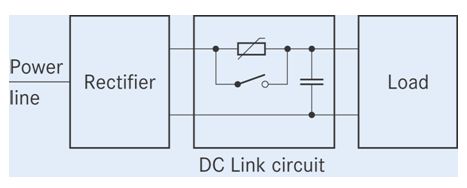

典型的應用電路如下：

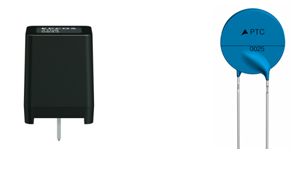

常見的產品圖片如下：
