中心議題：

• 貼片式陶瓷電容的內部裂縫可能導至短路風險。
• 如何降低短路風險

解決方案

• 為電容端電極增加“彈性層”有效吸收外應力，降低裂縫的發生機率

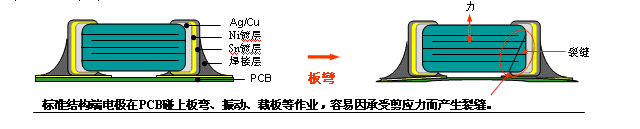

貼片式陶瓷電容的內部裂縫能引起嚴重的破壞。如果在PCB組zu裝zhuang過guo程cheng中zhong，貼tie片pian式shi陶tao磁ci電dian容rong器qi招zhao受shou到dao剪jian應ying力li
，一yi種zhong板ban彎wan裂lie縫feng將jiang會hui在zai陶tao磁ci內nei部bu產chan生sheng，這zhe些xie裂lie縫feng有you可ke能neng貫guan穿chuan電dian容rong內nei部bu多duo層ceng內nei部bu正zheng負fu電dian極ji層ceng
，這zhe樣yang可ke能neng導dao至zhi短duan路lu的de風feng險xian。典dian型xing的de板ban彎wan破po壞huai裂lie縫feng模mo式shi如ru下xia圖tu所suo示shi。這zhe些xie短duan路lu模mo式shi可ke能neng導dao至zhi電dian容rong過guo熱re而er造zao成cheng嚴yan重zhong的de燒shao毀hui熔rong融rong現xian象xiang。

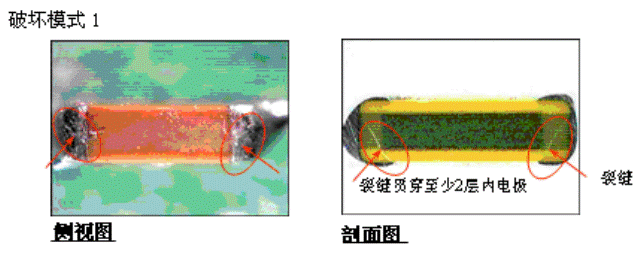

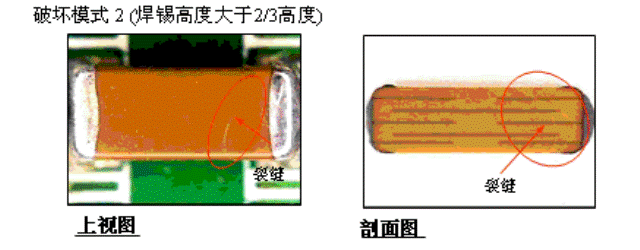

 實際樣品圖片:

此類破壞主要是由於板彎形成零件承受剪應力造成此種裂縫可能從外觀上無法看到，一般需要作零件之剖麵才能確認此類破壞的存在。

貼片多層陶瓷電容器經常在裁板時產生裂縫，其主要原因是因刀片的振動所造成。


禾伸堂 開發出柔性端電極 “Super Term”係列(料號編碼原則中後綴帶TX 字母), 此類端電極多了一層〝彈性層〞結構
，此〝彈性層〞 能有效吸收外應力
，降低裂縫的發生機率從而提高整體產品的可靠性。柔性端電極 “Super Term”係列產品大都應用在對貼片電容質量要求較嚴苛的線路上
，例如汽車電子、高溫環境、電源線路、TFT-LCD逆變器等場合。.


TX 產品

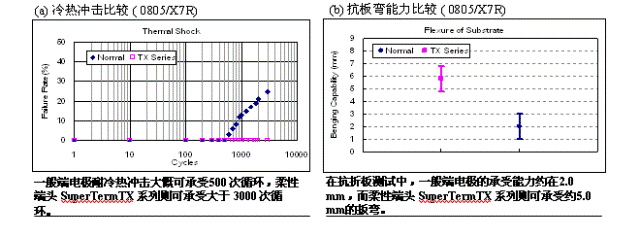

可靠性/ 耐久性比較

在破壞性的抗折板測試中

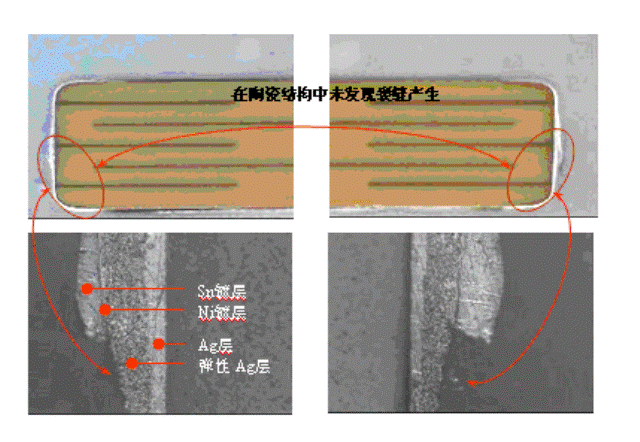

，PCB板(ban)將(jiang)持(chi)續(xu)彎(wan)曲(qu)直(zhi)到(dao)貼(tie)片(pian)電(dian)容(rong)產(chan)生(sheng)破(po)壞(huai)為(wei)止(zhi)，在(zai)這(zhe)種(zhong)模(mo)擬(ni)比(bi)較(jiao)實(shi)驗(yan)中(zhong)，可(ke)以(yi)發(fa)現(xian)具(ju)有(you)柔(rou)性(xing)端(duan)頭(tou)設(she)計(ji)的(de)產(chan)品(pin)中(zhong)，沒(mei)有(you)在(zai)陶(tao)瓷(ci)結(jie)構(gou)中(zhong)產(chan)生(sheng)裂(lie)縫(feng)，而(er)是(shi)從(cong)彈(dan)興(xing)銀(yin)層(ceng)產(chan)生(sheng)撕(si)裂(lie)現(xian)象(xiang)。

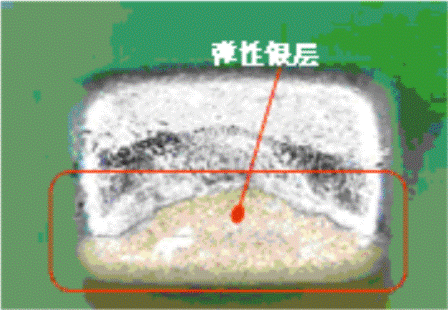

柔性端頭SuperTerm係列產品在板彎測試中產生破壞時，其破壞模式是開路模式，而。一般端電極開路或短路模式都會產生 。柔性端頭SuperTerm係列中的彈性層可從剖麵圖中看見
，其成份中含有〝高分子銀〞以產生此彈性效果。
