【導讀】在岩土工程安全監測中，VW-102A型振弦讀數儀是連接振弦式傳感器（如應變計、滲壓計）與監測數據的“橋梁”。不少監測人員都有過這樣的擔憂：萬一接線時夾錯了顏色，會不會把昂貴的傳感器燒壞？結合VW-102A的設備特性與實際監測經驗，我們可以明確：接線錯誤不會直接物理損壞傳感器，但隱藏的風險可能比“損壞”更棘手。

一、振弦傳感器的“抗造性”：為什麼錯接不會直接損壞
？

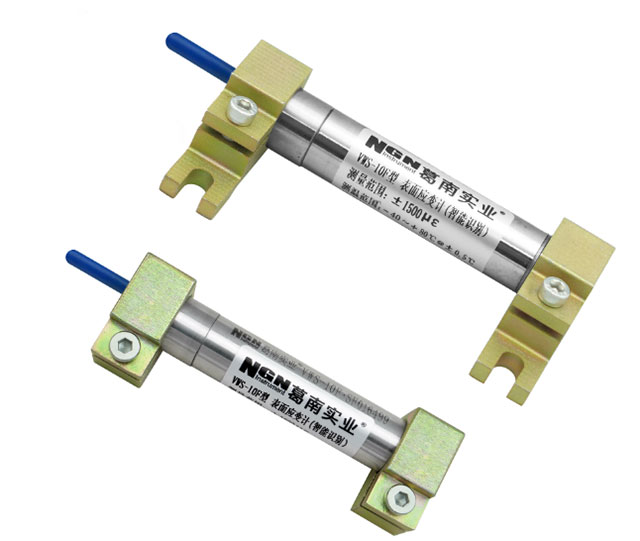

振弦式傳感器的核心結構是“無源”的——一根緊繃的金屬振弦環繞著電磁線圈，沒有內置電源。當VW-102A向傳感器發送激勵信號時（通常為5-12V的正弦波/方波，電流僅幾毫安），電磁線圈會磁化振弦使其振動，振動產生的感應電動勢再被讀數儀接收，轉化為頻率信號（對應應變、壓力等參數）。由於激勵信號的電流極小
，即使接線錯誤（如紅黑夾子接反）
，也不會有過大電流流經傳感器，因此不會直接損壞振弦或線圈。

二、錯接的直接後果：數據“亂碼”，監測失去意義

接線錯誤最直接的影響是讀不出正確數據。根據VW-102A的設計邏輯

，紅、黑夾子負責讀取頻率信號（黑為公共地線），白、綠夾子負責讀取溫度信號（對應傳感器內置的熱敏電阻）。若夾錯顏色（如紅夾子接了溫度線），讀數儀無法識別信號類型，會出現以下情況：

• 顯示屏顯示“----”（無信號）；

• 頻率值異常（如遠高於傳感器量程，或波動劇烈）
  ；

• 溫度值離譜（如顯示-40℃或100℃以上，不符合環境溫度）。




  這些“亂碼”數據會讓監測失去意義——比如應變計的頻率變化對應結構變形
  ，錯接後的數據可能讓工程師誤以為結構“無變形”或“變形超標”
  ，導致決策失誤。

三、更危險的間接風險：誤判、延誤與長期損耗

接線錯誤的“隱性傷害”遠超過“數據失效”：

• 誤判風險：若接線時斷時續（如夾子沒夾牢）
  ，測值會忽高忽低，工程師可能誤判為“傳感器故障”或“結構突然變形”
  ，進而啟動不必要的檢修（如開挖檢查），增加工程成本；

• 延誤風險：在滑坡
  、基坑變形等關鍵節點
  ，若因錯接無法及時獲取數據
  ，可能延誤對危險狀態的判斷（如沒發現應變值急劇上升），錯過最佳處置時間
  ；

• 長期損耗：反複錯誤插拔或粗暴操作，會加速傳感器電纜接頭的磨損（如金屬針腳氧化、塑料外殼開裂），增加未來接觸不良的概率，甚至需要更換電纜（成本約占傳感器總價的1/3-1/2）。

四、避免錯接的“黃金法則”：規範操作是根本

要避免接線問題，需嚴格遵守以下規範：

• 顏色對應：紅夾接傳感器“頻率正極”（紅電纜），黑夾接“頻率負極”（黑電纜）
  ，白夾接“溫度正極”（白電纜）
  ，綠夾接“溫度負極”（綠電纜）；

• 連接前斷電：連接電纜前關閉VW-102A電源，防止夾子短路損壞讀數儀電路板；

• 使用前檢查：每次使用前
  ，用萬用表測電纜電阻（紅黑間200-450Ω，白綠間25℃時約3kΩ）

  ，確認電纜正常後再連接；

• 定期維護：用砂紙打磨夾子尖端（去除氧化層），避免接觸不良；若電纜破損，及時更換。

結語：數據準確是安全的基礎

VW-102A的接線錯誤不會直接損壞傳感器，但會讓監測數據“失效”，甚至引發誤判
、延誤等更嚴重的風險。對於岩土工程來說，“數據準確”shianquandehexin，yincijiancerenyuanbixuyangezunshoucaozuoguifan，bimianyinxiaocuoyinfadawenti。nanjing峠sigongchengyiqiyouxiangongsitigongdeyinianzhibao，weishebeizhengchangshiyongtigonglebaozhang，danguifancaozuocaishibimianwentidegenben。
