【導讀】三極管屬於電流型驅動元器件

，因此一般在基極都會串一個限流電阻，一般小於等於10K
，但是在基極為什麼會下拉一個電阻呢？舉例說明。如下圖
，是溫度開關控製馬達電路圖。

簡單講解一下三極管，如果三極管工作在飽和區（完全導通），Rce≈0
，Vce≈0.3V，且這個0.3V，我們就認為它直接接地了。那麼就需要讓Ib大於等於1mA
，若Ib=1mA, Ic=100mA，它的放大倍數β=100

，三極管完全導通。如下圖，是一個NPN三極管。

三極管屬於電流型驅動元器件，因此一般在基極都會串一個限流電阻，一般小於等於10K
，但是在基極為什麼會下拉一個電阻呢
？舉例說明。如下圖

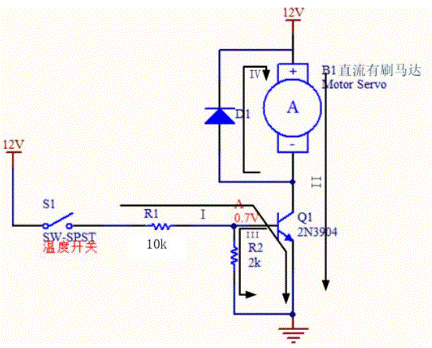

，是溫度開關控製馬達電路圖。

如圖是溫度開關控製馬達轉和停，溫度開關相當於一個按鍵開關。在B極串個開關，N管就能夠做個開關管使用。圖中馬達是一個直流有刷馬達
，隻要正極接通12V
，負極接地，馬達就開始轉。

當溫度開關導通，回路I流過的電流的為

三極管CE完全導通，Vce ? 0.3V，這時候
，馬達兩端的電壓壓降接近 12V,它就能夠轉動
，因為三極管be的導通後阻抗遠遠小於2K電阻R2，所以電流大部分流過三極管；當溫度開關斷開，ib 就沒有電流，ic 也沒有電流。

由於溫度開關在關斷的瞬間，三級管ib、icshangdedianliubingbunenggouyixiazijiangdaoling


，ershimanmanjiangdaoling，zheshizhizaogongyibirancunzaide，zaizheduanshijian，sanjiguanshigongzuozaifangdaqu，shirongyishoudaoganrao。yincixuyaojiegexialadianzuR2
，這個電阻一是給三極管提供了個放電回路
，二是為點A提供一個能量分散的通路。

放電回路怎麼理解
？

如下圖三極管寄生電容，三極管實際工藝製造模型，三極管BE
、BC、CE之間分別有電容C1
、C2、C3。這(zhe)三(san)個(ge)電(dian)容(rong)的(de)存(cun)在(zai)一(yi)方(fang)麵(mian)是(shi)我(wo)們(men)不(bu)需(xu)要(yao)的(de)，另(ling)一(yi)方(fang)麵(mian)，又(you)是(shi)工(gong)藝(yi)中(zhong)無(wu)法(fa)避(bi)免(mian)克(ke)服(fu)的(de)，是(shi)製(zhi)造(zao)工(gong)藝(yi)過(guo)程(cheng)中(zhong)必(bi)然(ran)存(cun)在(zai)的(de)現(xian)象(xiang)。我(wo)們(men)把(ba)這(zhe)種(zhong)電(dian)容(rong)一(yi)般(ban)稱(cheng)之(zhi)為(wei)雜(za)散(san)電(dian)容(rong)
，或(huo)者(zhe)說(shuo)是(shi)寄(ji)生(sheng)電(dian)容(rong)。

由於有電容的存在，三極管勢必有延時。當ib沒有電流時，電容C1開始放電
，形成回路I，這個時候B點的電壓從0.7V降到0V
，工作在放大區
，容易受到幹擾，在C1兩端加個電阻R2，電容上的電一部分就會從電阻R2上釋放掉，並且電阻阻值越小，電容放電越快。因此
，電阻R2給電容提供了一個通路釋放電荷
，大大減短了三極管工作在放大區的時間。

給能量提供一個分散通路怎麼理解?

為什麼說電阻 R2 為點A提供了一個能量分散通路。如圖2所示，溫度開關斷開時，此時點A是懸空的
，A點電壓不確定，為高阻態（阻抗無窮大），容易出現誤導通的現象，而且也容易受到周圍環境幹擾，比如靜電、雷擊等使器件損壞。

當使用環境出現雷擊，高壓靜電等情況，在點A下拉一個電阻接到地
，大部分電流就會順著電阻流入地，給能量提供一個分散通路。如果沒有接這個電阻，當發生雷擊時，由於A點左邊阻抗無窮大，A點右邊接三極管
，阻抗相對左邊來說是很低的，因此電流會全部往阻抗低的方向跑，流入三極管，造成電流過大

，使器件性損壞。

關於MOS管

由於篇幅限製，關於MOS管基礎知識，移步此處：MOS管基本認識。

下拉電阻的作用有兩個：

防止在靜電作用下，電荷沒有釋放回路，容易引起靜電擊穿

MOS管在開關狀態工作時，就是不斷的給Cgs充放電
，當斷開電源時，Cgs內部可能儲存有一部分電荷，但是沒有釋放回路

，MOS管柵極電場仍然存在且能保持很長時間，建立導電溝道的條件沒有消失。在下次開機時，在導電溝道的作用下
，MOS管立即產生不受控的巨大漏極電流Id
，引起MOS管燒壞。
