【導讀】為(wei)解(jie)決(jue)短(duan)型(xing)熱(re)電(dian)偶(ou)示(shi)值(zhi)檢(jian)定(ding)中(zhong)，因(yin)參(can)考(kao)端(duan)溫(wen)度(du)補(bu)償(chang)難(nan)以(yi)準(zhun)確(que)測(ce)量(liang)，給(gei)檢(jian)定(ding)結(jie)果(guo)帶(dai)來(lai)的(de)誤(wu)差(cha)，周(zhou)愛(ai)民(min)工(gong)程(cheng)師(shi)將(jiang)短(duan)型(xing)熱(re)電(dian)偶(ou)測(ce)溫(wen)裝(zhuang)置(zhi)進(jin)行(xing)整(zheng)體(ti)檢(jian)定(ding)

，從(cong)而(er)解(jie)決(jue)了(le)短(duan)型(xing)的(de)示(shi)值(zhi)檢(jian)定(ding)問(wen)題(ti)。

為(wei)解(jie)決(jue)短(duan)型(xing)熱(re)電(dian)偶(ou)示(shi)值(zhi)檢(jian)定(ding)中(zhong)，因(yin)參(can)考(kao)端(duan)溫(wen)度(du)補(bu)償(chang)難(nan)以(yi)準(zhun)確(que)測(ce)量(liang)，給(gei)檢(jian)定(ding)結(jie)果(guo)帶(dai)來(lai)的(de)誤(wu)差(cha)，周(zhou)愛(ai)民(min)工(gong)程(cheng)師(shi)將(jiang)短(duan)型(xing)熱(re)電(dian)偶(ou)測(ce)溫(wen)裝(zhuang)置(zhi)進(jin)行(xing)整(zheng)體(ti)檢(jian)定(ding)
，從(cong)而(er)解(jie)決(jue)了(le)短(duan)型(xing)的(de)示(shi)值(zhi)檢(jian)定(ding)問(wen)題(ti)。

(JJG 351-1996)，適用於長度不小於750mm的新製造和使用中的分度號為K型
、N型
、E型
、J型熱電偶在-40～1300℃範圍內的檢定。但長度小於750mm的上述分度號的熱電偶示值檢定

，國家暫無檢定規程。為此,我們參照JJG 351-1996工業用廉金屬熱電偶檢定規程相關的技術要求，對短偶測溫裝置進行整體檢定。

一
、技術要求

1

、被檢短偶測溫裝置必須由相同分度號的溫度儀表，補償導線及短型熱電偶所組成。

2、在成套測溫裝置中，短型熱電偶的外觀，必須符合JJG 351-96規程中第3.1
、3.2條的要求，否則不予檢定。

3、成套測溫裝置中的溫度儀表應在整體檢定前，按照國家相關的檢定規程進行檢定
，使其符合規程中所有技術要求。

4、被檢短偶測溫裝置的允許基本誤差
，按下式計算：

公式中

，Δt允為被檢短偶測溫裝置的允許基本誤差；Δt1為短型熱電偶的允差℃
；Δt2為測溫儀表的允差℃；Δt3為補償導線的允差℃。

二、檢定條件

1、標準鉑銠10-鉑熱電偶標準檢定裝置(包括標準直流電位差計及其配套儀表)。

2、儀器設備

①參考端恒溫器，恒溫器內溫度為(0±0.1)℃。

②管式檢定爐，爐體總長度約為300mm，加熱管內徑約為30mm，常用溫度為1100℃，溫度應出現在檢定爐軸的幾何中心處，偏離應不超過10mm
，在檢定爐爐膛中偏離軸向幾何中心20mm的範圍內，軸向溫度梯度應不超過0.4℃/10mm。

③控溫設備應滿足檢定要求。

④電測設備環境條件應符合使用要求。

三、檢定項目和檢定方法

1、經外觀檢查合格的新製短熱電偶
，在檢定前,應在檢定溫度下退火2小時後

，隨爐冷卻至室溫，使用中的短熱電偶可不退火。

2
、短熱電偶的示值檢定點溫度，按偶絲材料及電極直徑粗細確定，如JJG 351-1996表3之規定，也可根據使用單位工藝技術要求確定檢定點溫度
，但不應少於3點。

3
、與被檢測溫裝置中的短偶工作端應具有相同溫度,並執行JJG 351-1996規程中第11.1、11.2、11.3條裝爐規定。

4、檢定時，捆紮成一束的短偶總數包括標準偶在內不應超過3支。

5、檢定順序由低溫向高溫逐點升溫檢定，爐溫偏離檢定點溫度不應超過±5℃。

6、檢定時

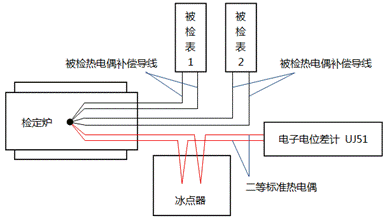

，連接線路如圖1所示，直接測量標準偶和讀取被檢測溫裝置的示值。當爐溫升到檢定點溫度而爐溫變化每分鍾小於0.2℃時
，從標準偶開始，按下列順序依次測量：標→被1→被2→被2→被1→標
， 讀數應迅速準確，時間間隔應相近，測量讀數不應少於4次，測量時爐溫變化不大於±0.25℃。

圖1 熱電偶檢定係統接線

7
、檢定時,被檢裝置示值誤差ΔE用下式計算：

公式中,ΔE為被檢測溫裝置在某檢定點溫度下，熱電動勢誤差值
；被為被檢測溫裝置在檢定點溫度下，儀表顯示的算術平均值；標為標準偶在某檢定點溫度下測得的熱電勢算術平均值

；E標為標準偶證書上某檢定點溫度下的熱電勢值；E分為被檢短偶分度表上查得的某檢定點溫度下的熱電勢值；S被、S標分別為被檢短偶、標準偶在某檢定點溫度下的微分熱電動勢值。

四、實例

例：在300℃時,測溫裝置示值誤差計算。

測溫裝置中,溫度儀表量程為0-600℃,準確度為0.5級,允差±3.0℃
；補償導線為精密級，允差為±1.5℃；短偶為E型，準確度Ⅱ級，允差±2.5℃。在300℃附近測得標準鉑銠10-鉑熱電偶的熱電動勢算術平均值為2.310mV，被檢測溫裝置算術平均值為302℃(標準偶參考端為0℃)。

從二等標準熱電偶檢定證書中查得300℃時熱電動勢值E標為2.321mV；從被檢測溫裝置顯示的302℃在E型偶分度表中查得相當於21.192mV


；E型偶分度表中查得300℃時相當於21.036mV；從熱電偶微分熱電勢表中查得300℃時；S標、S被為1℃分別相當於0.010mV，0.078mV

，將以上數值代入下式，可計算出被檢測溫裝置示值誤差ΔE值
，

則被檢測溫裝置在300℃時示值誤差Δt為:

被檢測溫裝置允許基本誤差Δt允為:

由於Δt小於Δt允，故被檢測溫裝置在300℃時的示值誤差合格。

五

、結論

整(zheng)體(ti)檢(jian)定(ding)測(ce)溫(wen)裝(zhuang)置(zhi)示(shi)值(zhi)誤(wu)差(cha)的(de)方(fang)法(fa)，是(shi)對(dui)分(fen)立(li)元(yuan)件(jian)檢(jian)定(ding)方(fang)法(fa)的(de)補(bu)充(chong)，在(zai)檢(jian)定(ding)時(shi)如(ru)果(guo)測(ce)溫(wen)裝(zhuang)置(zhi)示(shi)值(zhi)超(chao)差(cha)，可(ke)利(li)用(yong)調(tiao)整(zheng)溫(wen)度(du)儀(yi)表(biao)示(shi)值(zhi)誤(wu)差(cha)範(fan)圍(wei)的(de)方(fang)法(fa)來(lai)解(jie)決(jue)，但(dan)必(bi)須(xu)保(bao)證(zheng)溫(wen)度(du)儀(yi)表(biao)在(zai)允(yun)許(xu)誤(wu)差(cha)合(he)格(ge)範(fan)圍(wei)內(nei)。

（來源：中電網）
