【導讀】計算機領域總是在持續不斷地進步，始終有發展變化和更新迭代等待著我們去體驗和探索。從頭開始打造一台新的 PC 是一種令人愉悅的體驗，有新一代標準時更是如此。

計算機領域總是在持續不斷地進步，始終有發展變化和更新迭代等待著我們去體驗和探索。從頭開始打造一台新的 PC 是一種令人愉悅的體驗，有新一代標準時更是如此。說到這裏，我們不得不提到有關隨機存取存儲器 (RAM) 的話題。具體來說是 DDR4 RAM，這恰好是市場上目前的標準。RAM 的重要性眾所周知，如果我們問到任何計算機或網絡工程師
，他們都會表示擁有再多的 RAM 也不為過。

基於 DDR4 實現的 PCB 架構改進

如上所述，計算機技術領域的格局不斷發展變化。隨著新標準的出現，設備架構需要作出相應調整。這一表述同樣適用於從 DDR3 到 DDR4 的代際標準變化。

隨機存取存儲器的這些進步也顯著提升了整體性能。因此
，想要利用最新的 RAM，就需要改變 PCB 設計
；正如 USB 標準從 USB 2.0 發展到 USB 3.0 時一樣。隨著市場對更強處理能力、更佳性能和更高級功能的需求不斷推動行業的發展
，這些類型的改變是持續且必要的。

盡管大多數人不會注意到或看到 PCB 設計所需的架構變化，但這並沒有降低這些關鍵變化的重要性。

1. 實現 DDR4，PCB Layout 需要作出什麼改變？

雙倍數據速率 4 （Double Data Rate 4）簡稱 DDR4，有兩種不同的模塊類型。其中一種模塊類型是小型雙列直插式內存模塊（260 個引腳）
，簡稱 So-DIMM，用於筆記本電腦等便攜式計算設備。另一種模塊類型是雙列直插式內存模塊（288 個引腳），簡稱 DIMM，用於台式機和服務器等設備。

因此，架構的第一個變化當然是引腳數所致。上一迭代 (DDR3) 的 DIMM 使用 240 個引腳
，So-DIMM 為 204 個引腳。而前文提到的 DDR4 的 DIMM 使用 288 個引腳。隨著引腳或觸點的增加，DDR4 提供更大的 DIMM 容量、更好的數據完整性
、更快的下載速度和更高的能效。

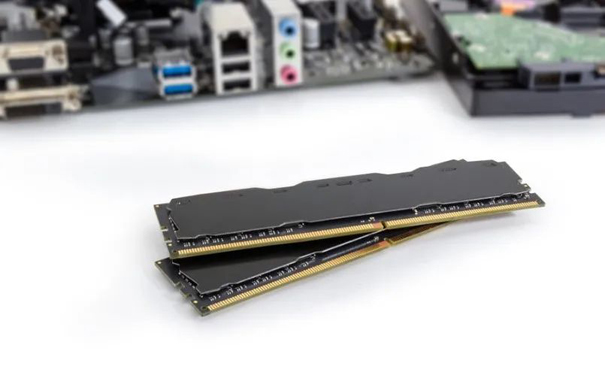

各種類型的 DDR RAM 芯片。

與這種整體性能改進一同出現的還有一種彎曲設計（底部）
，可以實現更好、更安全的連接
，並提高安裝過程中的穩定性和強度。此外，台架測試證明
，DDR4 使性能提升了 50%，最高可達 3,200 MTs（每秒兆傳輸率）。

而且，這些性能提升是在降低功耗的情況下實現的：每個 DIMM僅耗費1.2 伏，而不是上一代標準要求的 1.5 至 1.35 伏。所有這些變化意味著 PCB 設計人員必須重新評估設計方法來實現 DDR4。

2. PCB DDR4 設計指南

如果我們希望電子設備或元件以最佳水平運行
，則需要精準的 PCB 設計，其中包括 DDR4 的實現。這一點很好理解。除了需要設計精度之外
，還必須符合當今的內存。

PCB 設(she)計(ji)人(ren)員(yuan)也(ye)必(bi)須(xu)考(kao)慮(lv)各(ge)種(zhong)其(qi)他(ta)因(yin)素(su)，例(li)如(ru)空(kong)間(jian)分(fen)配(pei)和(he)關(guan)鍵(jian)連(lian)接(jie)。還(hai)需(xu)要(yao)管(guan)理(li)初(chu)始(shi)設(she)計(ji)階(jie)段(duan)，因(yin)為(wei)想(xiang)要(yao)成(cheng)功(gong)實(shi)施(shi)，設(she)計(ji)必(bi)須(xu)滿(man)足(zu)布(bu)線(xian)拓(tuo)撲(pu)和(he)設(she)計(ji)規(gui)範(fan)。

為了有效管理數據，PCB 應遵循布線和最佳實踐 (PCB)
，否則會導致若幹問題，包括易感性和輻射發射。PCB 設計人員還應該利用適當的技術來實現大規模扇出和高邊緣速率，以保持低誤碼率和 1.6 至 3.2 Gbps 的數據範圍。同樣
，如果沒有適當的設計技術，我們的 PCB 將遇到信號完整性問題並導致串擾和由此產生的（過度）抖動。

3. DDR4 布線指南以及長度和間距規則

在 PCB 設計中
，想要實現最佳布線路徑，需要正確放置 DIMM 連接器和正確使用內存芯片。一般來說，DDR4 SDRAM 需要更短的布線和適當的間距，以實現峰值時序和最佳信號完整性。PCB 設計人員還應在相關信號組中進行引腳交換。此外，在實現過程中
，應避免信號布線位於空隙處
、信號層布線彼此相鄰以及參考平麵分割。

同時，如果可以的話
，我們還應該在電源層或適當的接地 (GND) 之間進行存儲器接口信號布線。此外，可以通過在同一層的同一字節通道組中進行 DQ（輸入/輸出數據）、DQS（數據選通）和 DM（數據掩碼）信號布線來幫助減少或消除傳輸速度差異。與 DQS 信號相比，時鍾信號的傳播延遲更長，因此時鍾信號的走線長度通常需要比雙列直插式內存模塊中最長的 DQS 走線更長。

最後，我們必須牢記，每個電路板堆疊都是不同的，間距要求也是如此。因此，必須利用場求解器 (如Cadence Clarity™ 3D Solver) 在臨界信號之間建立低於 -50dB 的串擾。請注意：從時鍾到 DQS 沒有長度要求，但是從時鍾到命令/控製/地址有長度要求。長度要求取決於材料的 Dk（介電常數）和每個 SDRAM 的負載。

4. DDR4 層分配和數據通道參考

可以將 DQS、DQ 和 DM 網絡分配給堆疊中任何可用的內部帶狀線層。而地址/命令/控製和時鍾應在更靠近 SDRAM 的層上進行布線，以最大限度地減少過孔耦合。

地址/命令/控製 SDRAM 過孔應該在每個 SDRAM 處添加連接到接地的過孔（陰影過孔），以減少過孔耦合。

此外，地址和控製參考電源層或接地取決於控製器。需要注意的是，DIMM 有地址和控製參考電源層，而板載 BGA（球柵陣列）很少有地址和控製參考電源層。

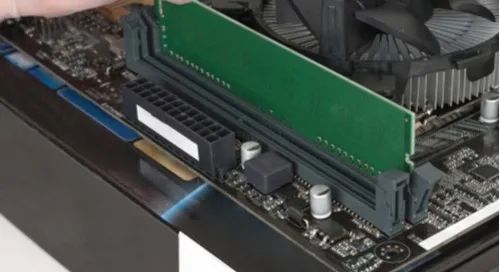

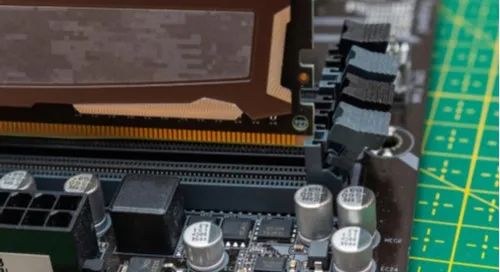

DDR4 會給設計增添大量的複雜性
，但遵守指南可以緩解這種情況。

DDR4 與上一代標準 (DDR3) 一yi樣yang，在zai實shi現xian時shi需xu要yao新xin的de設she計ji方fang法fa。顯xian然ran，為wei了le適shi應ying升sheng級ji後hou的de性xing能neng，設she計ji要yao求qiu有you所suo變bian動dong，這zhe是shi創chuang新xin的de副fu作zuo用yong。然ran而er
，遵zun循xun正zheng確que的de設she計ji和he拓tuo撲pu技ji術shu可ke以yi最zui大da程cheng度du地di利li用yong這zhe一yi當dang代dai的de新xin標biao準zhun來lai提ti升sheng性xing能neng。

無論是要實現任何形式的 DDR 內存
，還是從事於對信號要求特別高的設計
，Cadence 的設計和分析工具套件都能助您一臂之力。Allegro® PCB Designer 不僅可以為您提供對元件進行恰當放置和布線的布局解決方案，而且還能提供一整套工具來加強分析和生產，確保設計比您預期的“雙倍數據速率”更快。

（來源：Cadence楷登PCB及封裝資源中心）
