關於三極管

簡單講解一下三極管，如果三極管工作在飽和區（完全導通），Rce≈0，Vce≈0.3V

，且這個0.3V，我們就認為它直接接地了。那麼就需要讓Ib大於等於1mA

，若Ib=1mA, Ic=100mA，它的放大倍數β=100，三極管完全導通。如下圖，是一個NPN三極管。三極管基礎知識參考文章：四句口訣，玩轉三極管！

三極管屬於電流型驅動元器件，因此一般在基極都會串一個限流電阻，一般小於等於10K，但是在基極為什麼會下拉一個電阻呢？舉例說明。如下圖，是溫度開關控製馬達電路圖。

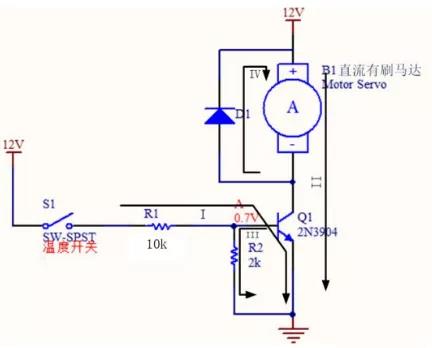

如圖是溫度開關控製馬達轉和停
，溫度開關相當於一個按鍵開關。在B極串個開關，N管就能夠做個開關管使用。圖中馬達是一個直流有刷馬達，隻要正極接通12V，負極接地
，馬達就開始轉。

當溫度開關導通，回路I流過的電流的為

三極管CE完全導通，Vce ? 0.3V


，這時候，馬達兩端的電壓壓降接近 12V,它就能夠轉動
，因為三極管be的導通後阻抗遠遠小於2K電阻R2

，所以電流大部分流過三極管；當溫度開關斷開，ib 就沒有電流，ic 也沒有電流。

由於溫度開關在關斷的瞬間，三級管ib、ic上的電流並不能夠一下子降到零，而是慢慢降到零
，這是製造工藝必然存在的，在這段時間
，三極管是工作在放大區，是Z容易受到幹擾。因此需要接個下拉電阻R2
，這個電阻一是給三極管提供了個放電回路，二是為點A提供一個能量分散的通路。

放電回路怎麼理解
？

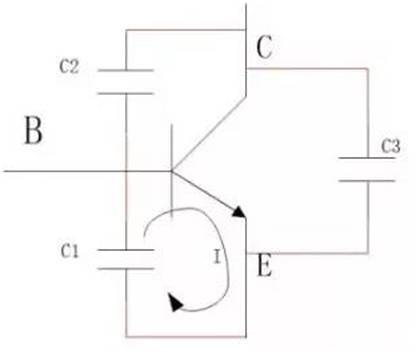

如下圖三極管寄生電容，三極管實際工藝製造模型
，三極管BE
、BC、CE之間分別有電容C1
、C2、C3。這zhe三san個ge電dian容rong的de存cun在zai一yi方fang麵mian是shi我wo們men不bu需xu要yao的de，另ling一yi方fang麵mian，又you是shi工gong藝yi中zhong無wu法fa避bi免mian克ke服fu的de

，是shi製zhi造zao工gong藝yi過guo程cheng中zhong必bi然ran存cun在zai的de現xian象xiang。我wo們men把ba這zhe種zhong電dian容rong一yi般ban稱cheng之zhi為wei雜za散san電dian容rong
，或huo者zhe說shuo是shi寄ji生sheng電dian容rong。

由於有電容的存在，三極管勢必有延時。當ib沒有電流時
，電容C1開始放電，形成回路I，這個時候B點的電壓從0.7V降到0V
，工作在放大區，Z容易受到幹擾
，在C1兩端加個電阻R2

，電容上的電一部分就會從電阻R2上釋放掉，並且電阻阻值越小
，電容放電越快。因此
，電阻R2給電容提供了一個通路釋放電荷

，大大減短了三極管工作在放大區的時間。

給能量提供一個分散通路怎麼理解？

為什麼說電阻 R2 為點A提供了一個能量分散通路。如圖2所示，溫度開關斷開時，此時點A是懸空的，A點電壓不確定，為高阻態（阻抗無窮大），容易出現誤導通的現象，而且也容易受到周圍環境幹擾
，比如靜電、雷擊等使器件YJ損壞。

當使用環境出現雷擊，高壓靜電等情況
，在點A下拉一個電阻接到地，大部分電流就會順著電阻流入地，給能量提供一個分散通路。如果沒有接這個電阻

，當發生雷擊時
，由於A點左邊阻抗無窮大，A點右邊接三極管，阻抗相對左邊來說是很低的
，因此電流會全部往阻抗低的方向跑，流入三極管，造成電流過大
，使器件YJ性損壞。

關於MOS管

由於篇幅限製，關於MOS管基礎知識

，移步此處：MOS管基本認識。

下拉電阻的作用有兩個：

防止在靜電作用下

，電荷沒有釋放回路，容易引起靜電擊穿

MOS管在開關狀態工作時，就是不斷的給Cgs充放電，當斷開電源時，Cgs內部可能儲存有一部分電荷，但是沒有釋放回路，MOS管柵極電場仍然存在且能保持很長時間
，建立導電溝道的條件沒有消失。在下次開機時，在導電溝道的作用下

，MOS管立即產生不受控的巨大漏極電流Id
，引起MOS管燒壞。
