N溝道耗盡型功率MOSFET的電路符號在圖1中給出。端子標記為G（柵極）

，S（源極）和D（漏極）。IXYS耗盡型功率MOSFET具有稱為垂直雙擴散MOSFET或DMOSFET的結構
，與市場上的其他耗盡型功率MOSFET（例如高VDSX

，大電流和高正向偏置安全工作區（FBSOA））相比
，具有更好的性能。 ）。

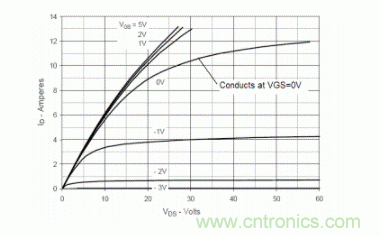

圖2顯示了典型的漏極電流（ID）與漏極至源極電壓（V DS）特性（稱為輸出特性）的關係。它與N通道增強模式功率MOSFET的曲線圖相似
，不同之處在於它的VGS電流線為-2 V
，-1 V和0V。



圖2 N溝道耗盡型功率MOSFET的輸出特性



導通狀態漏極電流ID（on）是數據手冊中定義的參數，是當柵極至源極之間以特定的漏極至源極電壓（VDS）在漏極與源極之間流動的電流電壓（VGS）為零（或短路）。通過施加正柵極-源極（VGS）電壓，該器件可提高電流傳導水平。另一方麵，負柵極至源極（VGS）電壓會減小漏極電流。如圖2所示

，該器件在VGS = -3V時停止傳導漏極電流。此-3V稱為器件的柵極至源極截止電壓或閾值電壓（VGS（off））。為了確保正確導通，施加的柵極-源極（VGS）電壓應接近0V
，並且要正確截止，應施加比截止電壓（VGS（off））更多的負VGS電壓。從理論上講





注意，公式（1）是一個理論公式，在大多數情況下，它不會估算出漏極電流的準確值。VGS（off）的範圍為-4 V至-2 V
，ID（on）取決於VGS（off）和溫度。
