注1：如果通道長度已知，則擴展功率容量能夠實現最高95W的PD輸入功率。



IEEE 802.3bt添加了許多功能。除了引入Type 3和Type 4 PSE/PD以及通過四對線纜工作之外
，這項標準還支持單簽名和雙簽名PD結構
，並將等級5到等級8添(tian)加(jia)到(dao)了(le)改(gai)進(jin)的(de)雙(shuang)向(xiang)認(ren)證(zheng)過(guo)程(cheng)中(zhong)。隻(zhi)要(yao)通(tong)道(dao)長(chang)度(du)已(yi)知(zhi)

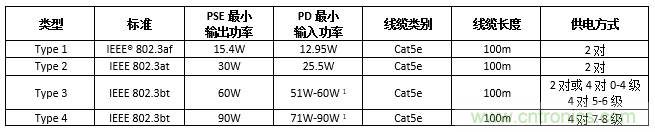

，就(jiu)會(hui)添(tian)加(jia)自(zi)動(dong)分(fen)級(ji)功(gong)能(neng)，功(gong)率(lv)容(rong)量(liang)也(ye)會(hui)得(de)到(dao)擴(kuo)展(zhan)。最(zui)後(hou)，這(zhe)項(xiang)標(biao)準(zhun)還(hai)包(bao)含(han)低(di)功(gong)耗(hao)待(dai)機(ji)功(gong)能(neng)，並(bing)且(qie)支(zhi)持(chi)采(cai)用(yong)PoE的10G-BASE-T。下表給出了在IEEE 802.3bt標準批準後提供的PoE功能。





注1：如果通道長度已知
，則擴展功率容量能夠實現最高60W（Type 3）和90W（Type 4）的PD輸入功率。



IEEE 802.3bt標準的目標之一是符合ISO/IEC 60950中定義的有限電源和安全特低電壓（SELV）要求。但是
，這種合規性意味著每個端口的功率都不能超過100W。盡管存在這一功率上限
，但每個端口100W的功率仍足以滿足先前在原有IEEE標準下不支持的應用的需求
，這樣便能擴展PoE端口部署的潛在數量。



確保互操作性



隻有PSE能夠（在功率方麵）支持PD並且兩者均符合標準
，IEEE 802.3bt規範便可確保IEEE 802.3bt係統能夠自動與傳統Type 1和Type 2設備配合工作。如果PD需要更高的功率（IEEE 802.3bt PD）而PSE無法支持該PD（IEEE 802.3af/at PSE），那麼PD將保持關閉狀態，或者進入開啟狀態而隻消耗來自PSE的可用功率。



最早提供這種互操作性的解決方案示例之一是Microchip的PSE芯片組，它實現了符合之前標準的交換機與符合新IEEE 802.3bt-2018標準的產品之間的互操作。該芯片組基於Microchip的早期PSE芯片組，用於實現已廣泛采用的PoH四對供電標準（適用於95W PD）。另外，它也是符合IEEE 802.3bt-2018標準的PoE供電器和中跨產品的核心，可為用戶彌合互操作性差距。



通過在PD與現有交換機之間安裝符合IEEE 802.3bt-2018標準的PoE注入器和中跨，用戶能夠為符合之前標準的PD與符合IEEE 802.3bt-2018標準的PD的任意組合供電。通過使用單端口和多端口選項，符合新IEEE 802.3bt標準的交換機也能夠為滿足之前標準的PD供電。



對於係統開發人員而言，IEEE 802.3af/at/bt PoE芯片組提供了可擴展性，能夠將支持符合之前標準和符合IEEE 802.3bt-2018標準的PoE所需的兩對和四對係統集成到單板設計中。這些芯片組必須能夠均衡整個係統的散熱，並且應包含構建PSE設備所需的所有管理器和控製器功能
，這些設備可為每個端口提供90W至99.9W的功率，同時為IEEE 802.3bt Type 3（1-6級）和Type 4（7-8級）應用提供最多48個端口的支持。需要額外考慮的是，基於這些芯片組的係統應具有無需更改硬件即可通過軟件更新將早期標準升級到IEEE 802.3bt的能力。



開發人員的最後一個擔憂是能否保護PD免受反極性連接的影響，並減少提供IEEE 802.3bt Type 4 8級電源所需的電源空間和成本。借助在PoE連接的供電側所使用的全橋整流器
，最新的IEEE 802.3bt解決方案也解決了這一問題。



新的IEEE 802.3bt標準能夠通過四對Cat5e線纜及更高標準的線纜提供90W的功率。這一PoE等級預計是已定義的最高級別，因為更高的級別對於當今基礎設施中部署的現有線纜和連接器可能並不安全。此標準將取代目前提供60W/75W/95W的所有現有符合之前標準的解決方案，例如UPOE或4PPoE。PoE係統和設備供應商提供了實現這些新標準的路線圖，同時也為早期符合之前標準的實現方案（包括支持UPOE和POH規範的實現方案）提供支持。符合之前標準的PD和符合新IEEE 802.3bt-2018標準的PD在合理實現後可以共用相同的以太網基礎設施，而無需更換現有的交換機或線纜。
（來源：Microchip Technology，作者：PoE營銷與業務拓展資深經理Galit Mendelson）
