智能家居是以住宅為平台，利用綜合布線技術、網絡通信技術、安全防範技術
、自動控製技術、音(yin)視(shi)頻(pin)技(ji)術(shu)構(gou)成(cheng)的(de)家(jia)居(ju)生(sheng)態(tai)圈(quan)。與(yu)普(pu)通(tong)家(jia)居(ju)相(xiang)比(bi)，智(zhi)能(neng)家(jia)居(ju)不(bu)僅(jin)有(you)傳(chuan)統(tong)的(de)居(ju)住(zhu)功(gong)能(neng)，還(hai)可(ke)以(yi)將(jiang)家(jia)居(ju)生(sheng)活(huo)相(xiang)關(guan)的(de)設(she)施(shi)進(jin)行(xing)集(ji)成(cheng)並(bing)通(tong)過(guo)智(zhi)能(neng)控(kong)製(zhi)係(xi)統(tong)，為(wei)用(yong)戶(hu)提(ti)供(gong)全(quan)方(fang)位(wei)的(de)智(zhi)能(neng)交(jiao)互(hu)功(gong)能(neng)。



圖示1-大聯大世平推出基於NXP i.MX RT1020和JN51xx的ZigBee 3.0網關方案的場景應用圖



由大聯大世平推出的基於NXP i.MX RT1020和JN51xx的ZigBee 3.0網關方案可用於智能家居設計
，為用戶帶來安全
、快捷的連接體驗。該方案具有遠程控製設備
、遠程獲取設備狀態、本地場景、自由操控其他產品以及指示燈反饋的功能。在電路設計上
，本方案采用了NXP RT1020，內置Cortex M7內核，擁有高達500MHz主頻

，具有高性能、低成本、易於開發等特點。



不僅如此
，該方案還符合ZigBee 3.0規範，具備和其他廠商產品互聯互通、傳輸距離遠、自組網自愈、底層穩定、開發周期短的特性。目前在市場上大聯大世平已為開發者免費提供評估板
、APP和雲服等支持。

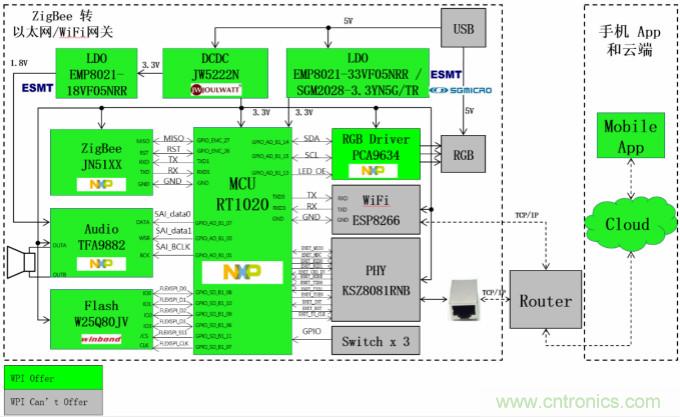

圖示2-大聯大世平推出基於NXP i.MX RT1020和JN51xx的ZigBee 3.0網關的方案塊圖



其中，NXP RT1020擁有豐富的外設接口：包括4路I2C接口
，4路SPI接口，以太網接口，8路Uart
，3路I2S/SAI，為設計者提供了可擴展外設的硬件基礎。



而ZigBee部分則使用模組的形式，並且由於NXP JN5189外圍電路簡單，因此僅需晶振和少量電容即可搭建最小係統。在其內部擁有的BALUN單射頻輸出口設計和高達10dB的發射功率不僅可為設計者節省射頻電路設計還降低了外部PA成本。

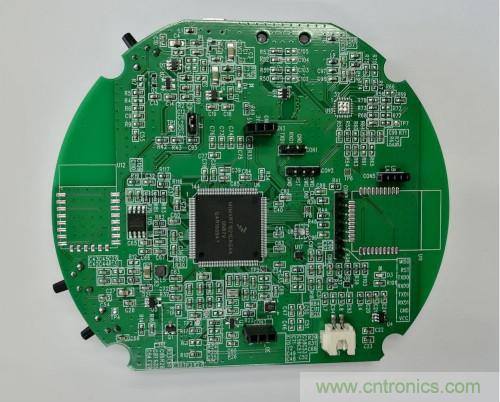

圖示3-大聯大世平推出基於NXP i.MX RT1020和JN51xx的ZigBee 3.0網關方案的展示板圖



核心技術優勢



關鍵器件NXP RT1020的優勢：



●     高性能
，實時處理：Arm Cortex-M7內核運行頻率高達500MHz，具有超快的實時響應能力。

●     低成本：

    ○ 完整產品組合中成本最低的i.MX
；

    ○ LQFP支持真正的兩層PCB設計
，同時無需昂貴的基礎架構
；

    ○ 具有DC-DC的完全集成式PMIC。

●     豐富的整合：

    ○ 廣泛的外部存儲器接口選項，包括NAND，eMMC
，QuadSPI NOR閃存和並行NOR閃存；

    ○ 支持有線（以太網
，USB，CAN等）和無線標準，例如Wi-Fi® ，Bluetooth® ，BLE
，ZigBee®
，Thread™。

●     易於使用：基於MCU的開發人員易於使用，在利用工具鏈的同時提高了性能。可以快速進行原型開發，甚至可以通過與Arduino兼容的評估套件進行進一步開發。



方案規格



●     處理器：ARM® Cortex-M7
；

●     儲存器：華邦W25Q128JVSIQ QSPI Flash；

●     頻率：主頻高達500MHz；

●     無線傳輸技術規格：2.4GHz

；

●     傳輸距離：最大檢測距離100~150米；

●     接收靈敏度：-90dBm；

●     工作溫度：-40℃至+85℃；

●     支持係統：軟件支持Windows，APP支持Android 5.0及以上，iOS 9.0及以上；

●     連接雲平台：阿裏雲平台；

●     功耗：超低功耗；
