使用二極管並聯LDO

發布時間：2020-10-20 責任編輯：lina

【導讀】首先來看通過二極管並聯LDO的電路圖。采用二極管並聯LDO連接方法，由於輸出路徑中有二極管，因此輸出電壓僅下降二極管正向電壓（以下簡稱“VF”）的量。所以，要想得到預期的輸出電壓，需要采取諸如將二極管VF添加到LDO的輸出電壓設置值中等措施。

在上一篇文章《什麼是LDO 線性穩壓器的並聯？》中，提到了有兩種並聯LDO的方法。本文中將介紹第一種方法：使用二極管並聯LDO的方法。

使用二極管並聯LDO

首先來看通過二極管並聯LDO的電路圖。采用二極管並聯LDO連接方法，由於輸出路徑中有二極管，因此輸出電壓僅下降二極管正向電壓（以下簡稱“VF”）的量。所以，要想得到預期的輸出電壓，需要采取諸如將二極管VF添加到LDO的輸出電壓設置值中等措施。另外，每個二極管的VF會有個體波動，而且還會因負載電流和溫度而異，因此，無法期待精確的輸出電壓精度。

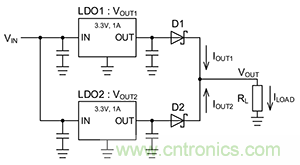

通過二極管連接兩個LDO輸出時的電路

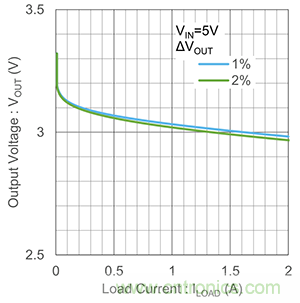

如上一篇文章所述，這個電路也是由輸出電壓高的LDO供給電流，但由於流過的電流因二極管的VF而異，因此可以在一定程度上吸收兩個LDO之間的電壓差。輸出電壓的平衡關係可以通過以下公式來表示：

VOUT1－VF1（IOUT1）＝VOUT2－VF2（IOUT2）

VOUT1：LDO1的輸出電壓

VOUT2：LDO2的輸出電壓

VF1（IOUT1）：IOUT1的D1的VF

VF2（IOUT2）：IOUT2的D2的VF

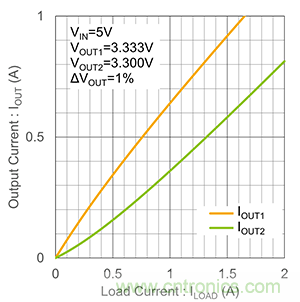

例如，從圖中可以看出使用3.3V、1A輸出的LDO，且LDO1的輸出電壓比LDO2高1%時，各LDO供給負載的輸出電流是如何分配的。

在負載電流為1A的節點，即使LDO的輸出電壓差僅為1%，但電流分配卻有很大差異：LDO1為0.64A，LDO2為0.36A。

輸出電壓差為1%時的輸出電流分配

接下來，圖中給出了兩個LDO間的輸出電壓差對輸出電流的影響。

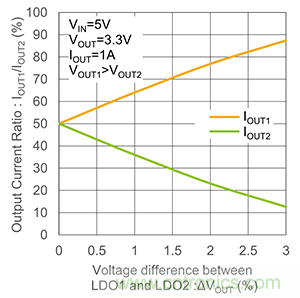

下圖表示LDO1比LDO2的輸出電壓高時各LDO的輸出電流之比。當兩個LDO的輸出電壓完全相同時，輸出電流的比率為50%（平均分配輸出電流），但隨著輸出電壓差的增加，電流比率的差也會隨之增加。例如假設LDO1的輸出電壓波動＋1%、LDO2的輸出電壓波動－1%，則LDO1的電流輸出為77%、LDO2的電流輸出為23%，電流分配很不平衡。

輸出電壓差對輸出電流比率的影響

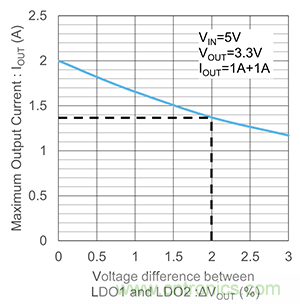

從下圖中可以看出當使用最大推薦輸出電流值為1A的LDO時，LDO間的輸出電壓差對LDO並聯電路的輸出電流的影響。

如果LDO之間完全沒有電壓差，則兩個LDO的輸出電流相等，因此可以輸出2A（1A+1A）的電流。但隨著LDO輸出電壓差的增加，能夠輸出的電流值越來越小。在LDO1的輸出電壓波動＋1%、LDO2的輸出電壓波動－1%的條件下，使用最大推薦輸出電流值為1A的LDO時，當兩個LDO中的一個達到1A時該LDO將達到最大輸出狀態，因此相對於2A的輸出電流能力，最多隻能輸出1.37A的電流。
