1

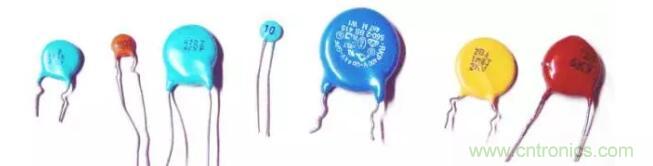

、瓷介電容器（CC）

結構

用陶瓷材料作介質，在陶瓷表麵塗覆一層金屬（銀）薄膜，再經高溫燒結後作為電極而成。瓷介電容器又分 1 類電介質（NPO、CCG）

）
；2 類電介質（X7R、2X1）和 3 類電介質（Y5V
、2F4）瓷介電容器。



特點

1 類瓷介電容器具有溫度係數小
、穩定性高
、損耗低、耐壓高等優點。最大容量不超過1 000 pF
，常用的有CC1
、 CC2 、CC18A、CC11、CCG等係列。



用途

主要應用於高頻電路中。



特點

2、3 類瓷介電容器其特點是材 料的介電係數高
，容量大（最大可達0.47 μF)
、體積小 、 損耗和絕緣性能較 1 類的差。



用途

廣泛應用於中、低頻電路中作隔直、耦合、旁路和濾波等電容器使用。常用的有CT1、CT2、CT3等三種係列。



實物圖




2

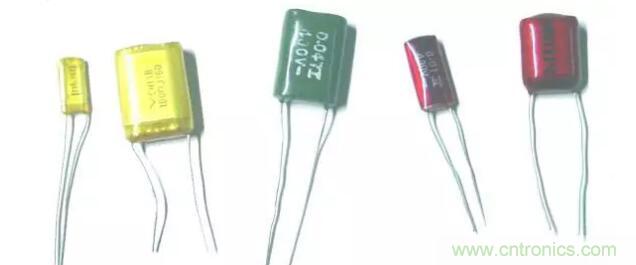

、滌綸電容器（CL）

結構

滌綸電容器，是用有極性聚脂薄膜為介質製成的具有正溫度係數（即溫度升高時，電容量變大）的無極性電容。



優點

耐高溫、耐高壓、耐潮濕、價格低。



用途

一般應用於中、低頻電路中。常用的型號有CL11


、CL21等係列。



實物圖






3

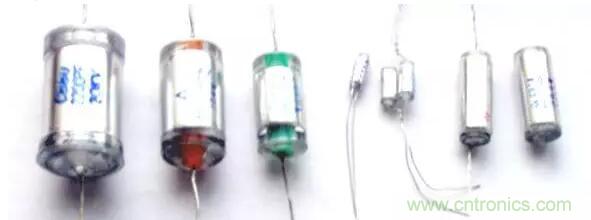

、聚苯乙烯電容器（CB）

結構

有箔式和金屬化式兩種類型。



優點

箔式絕緣電阻大，介質損耗小，容量穩定，精度高
，但體積大，耐熱性教差；金屬化式防潮性和穩定性較箔式好

，且擊穿後能自愈，但絕緣電阻偏低
，高頻特性差。



用途

一般應用於中、高頻電路中。

常用的型號有CB10、CB11（非密封箔式）、CB14~16（精密型）
、CB24、CB25（非密封型金屬化）
、CB80（高壓型）、 CB40 （密封型金屬化）等係列。



實物圖

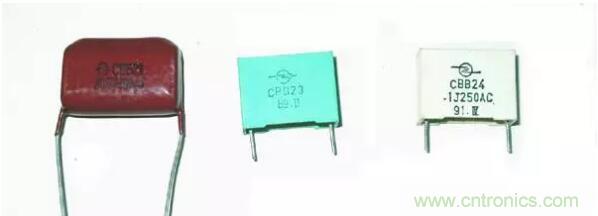

4、聚丙烯電容器（CBB）

結構

用無極性聚丙烯薄膜為介質製成的一種負溫度係數無極性電容。有非密封式（常用有色樹脂漆封裝）和密封式（用金屬或塑料外殼封裝）兩種類型。



優點

損耗小，性能穩定，絕緣性好，容量大。



用途

一般應用於中、低頻電子電路或作為電動機的啟動電容。常用的箔式聚丙烯電容：CBB10、CBB11、CBB60
、 CBB61 等；金屬化式聚丙烯電容： CBB20、CBB21、CBB401 等係列。



實物圖


5

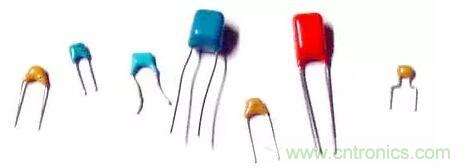

、獨石電容器

結構

獨石電容器是用鈦酸鋇為主的陶瓷材料燒結製成的多層疊片狀超小型電容器。



優點

它具有性能可靠、耐高溫、耐潮濕
、容量大（容量範圍1 pF ~ 1 μF）、漏電流小等優點。



缺點

工作電壓低（耐壓低於100 V）。



用途

廣泛應用於諧振、旁路、耦合
、濾波等。 常用的有CT4 （低頻） 、CT42（低頻）
；CC4（高頻）、CC42（高頻）等係列。



實物圖

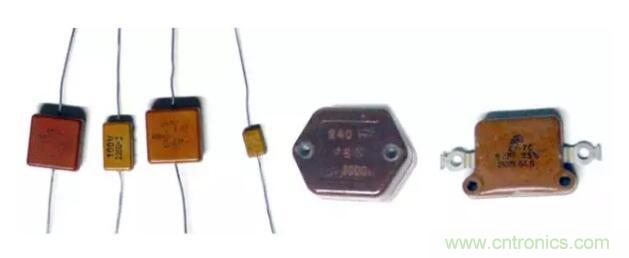

6、雲母電容器（CY）

結構

雲母電容器是采用雲母作為介質，在雲母表麵噴一層金屬膜（銀）作為電極

，按需要的容量疊片後經浸漬壓塑在膠木殼（或陶瓷、塑料外殼）內構成。



優點

穩定性好、分布電感小、精度高
、損耗小、絕緣電阻大、溫度特性及頻率特性好
、工作電壓高（50 V~7 kV）等優點 。



用途

一般在高頻電路中作信號耦合

、旁路
、調諧等使用。常用的有CY、CYZ、CYRX等係列。



實物圖







7

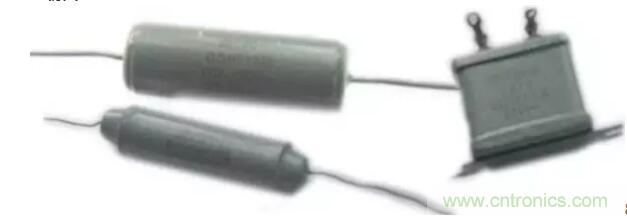

、紙介電容器（CZ)

結構

紙介電容器是用較薄的電容器專用紙作為介質
，用鋁箔或鉛箔作為電極，經卷饒成型
、浸漬後封裝而成。



優點

電容量大（100 pF~100 μF）工作電壓範圍寬，最高耐壓值可達6.3 kV。



用途

體積大
、容量精度低
、損耗大、穩定性較差。常見有CZ11
、CZ30、CZ31、CZ32、CZ40
、CZ80等係列。



實物圖



8

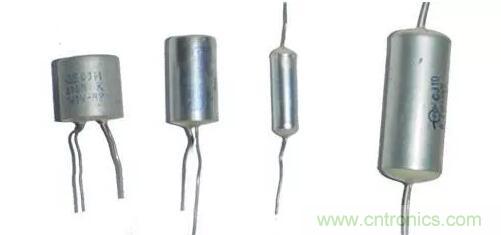

、金屬化紙介電容器（CJ)

結構

金屬化紙介電容器采用真空蒸發技術，在塗有漆膜的紙上再蒸鍍一層金屬膜作為電極而成。



優點

與普通紙介電容相比


，體積小，容量大，擊穿後能自愈能力強。



實物圖




9

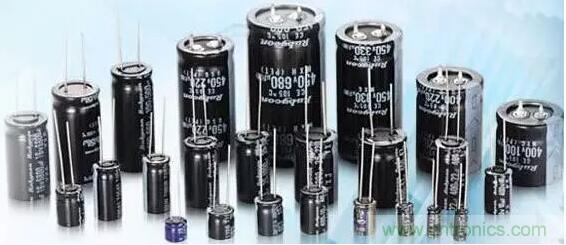

、鋁電解電容器（CD)結構



有極性鋁電解電容器是將附有氧化膜的鋁箔（正極）和浸有電解液的襯墊紙
，與陰極（負極）箔疊片一起卷繞而成。外型封裝有管式、立式。並在鋁殼外有藍色或黑色塑料套。



優點

容量範圍大，一般為1~10 000 μF，額定工作電壓範圍為6.3 V~450 V。



缺點

介質損耗、容量誤差大（最大允許偏差+100%、–20%）耐高溫性較差

，存放時間長容易失效。



用途

通常在直流電源電路或中、低頻電路中起濾波
、退耦、信號耦合及時間常數設定
、隔直流等作用。注意:不能用 於交流電源電路。在直流電源中作濾波電容使用時極性不能接反。



實物圖

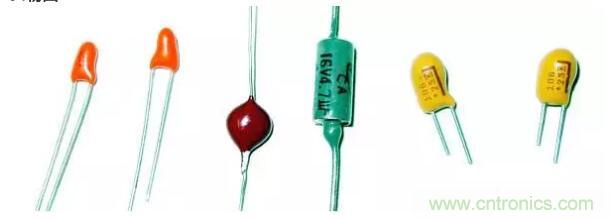

10、鉭電解電容器（CA)

結構

有兩種形式：1. 箔式鉭電解電容器    內部采用卷繞芯子,負極為液體電解質，介質為氧化鉭。型號有 CA30、CA31
、CA35、CAk35等係列。 2. 鉭粉燒結式   陽極（正極）用顆粒很細的鉭粉壓塊後燒結而成。封裝形式有多種。型號有CA40 、CA41、CA42、CA42H
、CA49
、CA70（無極性）等係列。



優點

介質損耗小、頻率特性好、耐高溫、漏電流小。



缺點

生產成本高
、耐壓低。



用途

廣泛應用於通信、航天、軍工及家用電器上各種中 、低頻電路和時間常數設置電路中。



實物圖





11

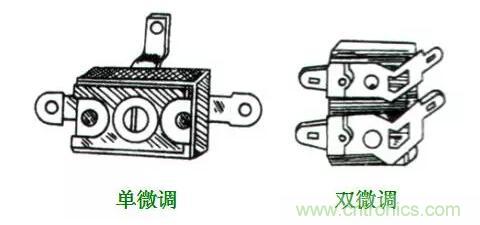

、雲母微調電容器（CY）

結構

雲yun母mu微wei調tiao電dian容rong器qi由you定ding片pian和he動dong片pian構gou成cheng，定ding片pian為wei固gu定ding金jin屬shu片pian，其qi表biao麵mian貼tie有you一yi層ceng雲yun母mu薄bo片pian作zuo為wei介jie質zhi
，動dong片pian為wei具ju有you彈dan性xing的de銅tong片pian或huo鋁lv片pian
，通tong過guo調tiao節jie動dong片pian上shang的de螺luo釘ding調tiao節jie動dong片pian與yu定ding片pian之zhi間jian的de距ju離li
，來lai改gai變bian電dian容rong量liang。    雲母微調電容器有單微調和雙微調之分。



優點

電容量均可以反複調節。



用途

應用於晶體管收音機、電子儀器、電子設備中。



實物圖

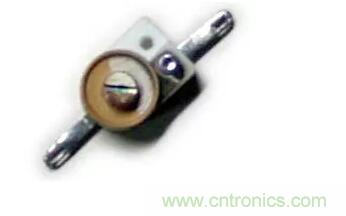

12、瓷介微調電容器（CC）

結構

瓷介微調電容器是用陶瓷作為介質。在動片（瓷片）與定片（瓷片）上均鍍有半圓形的銀層，通過旋轉動片改變兩銀片之間的相對位置，即可改變電容量的大小。



優點

體積小
，可反複調節，使用方便。



用途

應用於晶體管收音機、電子儀器
、電子設備中。



實物圖

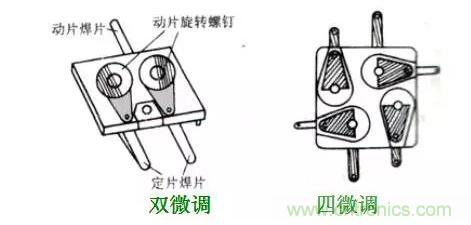

13、薄膜微調電容器結構

薄膜微調電容器是用有機塑料薄膜作為介質
，即在動片與定片（動、定片均為半圓形金屬片）之間加上有機塑料薄膜，調節動片上的螺釘，使動片旋轉，即可改變容量。  薄bo膜mo微wei調tiao電dian容rong器qi一yi般ban分fen為wei雙shuang微wei調tiao和he四si微wei調tiao。有you的de密mi封feng雙shuang連lian或huo密mi封feng四si連lian可ke變bian電dian容rong器qi上shang自zi帶dai薄bo膜mo微wei調tiao電dian容rong器qi，將jiang微wei調tiao電dian容rong器qi安an裝zhuang在zai外wai殼ke頂ding部bu

，使shi用yong和he調tiao整zheng就jiu更geng方fang便bian了le。



優點

體積小，重量輕，可反複調節，使用方便。



用途

應用於晶體管收音機、電子儀器、電子設備中。



實物圖

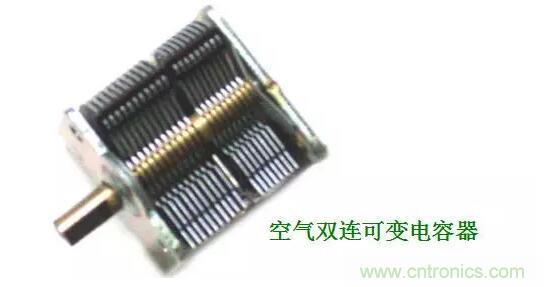

14、空氣可變電容器（CB）

結構

電(dian)極(ji)由(you)兩(liang)組(zu)金(jin)屬(shu)片(pian)組(zu)成(cheng)。一(yi)組(zu)為(wei)定(ding)片(pian)
，一(yi)組(zu)為(wei)動(dong)片(pian)，動(dong)片(pian)與(yu)定(ding)片(pian)之(zhi)間(jian)以(yi)空(kong)氣(qi)作(zuo)為(wei)介(jie)質(zhi)。當(dang)轉(zhuan)動(dong)動(dong)片(pian)使(shi)之(zhi)全(quan)部(bu)旋(xuan)進(jin)定(ding)片(pian)時(shi)
，其(qi)電(dian)容(rong)量(liang)最(zui)大(da)

，反(fan)之(zhi)，將(jiang)動(dong)片(pian)全(quan)部(bu)旋(xuan)出(chu)定(ding)片(pian)時(shi)，電(dian)容(rong)量(liang)最(zui)小(xiao)。空(kong)氣(qi)可(ke)變(bian)電(dian)容(rong)器(qi)有(you)單(dan)連(lian)和(he)雙(shuang)連(lian)之(zhi)分(fen)（見外型圖）。



優點

調節方便、性能穩定、不易磨損。



缺點

體積大。



用途

應用於收音機、電子儀器、高頻信號發生器、通信電子設備。



實物圖




15

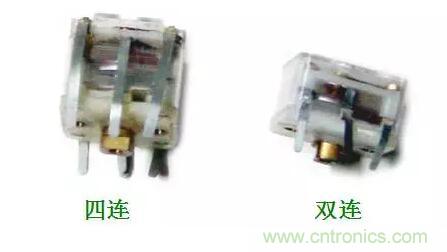

、薄膜可變電容器

結構

bomokebiandianrongqishizaiqidongpianyudingpianzhijianjiashangsuliaobomozuoweijiezhi，waikeweitouminghuobantoumingsuliaofengzhuang
，yinciyechengmifengdanlianhuomifengshuanglianhemifengsiliankebiandianrongqi。



優點

體積小
、重量輕。



缺點

雜聲大

、易磨損。



用途

單連主要用在簡易收音機或電子儀器中；雙連用在晶體管收音機和電子儀器、電子設備中；四連常用在AF/FM多波段收音機。



實物圖

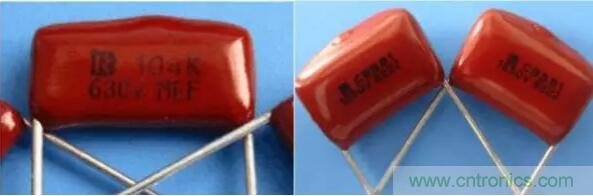

16、聚丙乙烯電容（CBB）

結構

CBB電容以金屬化聚丙烯膜串聯結構型式，能抗高電壓、大電流衝擊，具有損耗小，電性能優良，可靠性高和自愈性能。



優點

介電常數較高，體積小
，容量大，穩定性比較好,能抗高電壓、大電流衝擊，具有損耗小，電性能優良，可靠性高和自愈性能。



缺點

溫度係數大。



用途

代替大部分聚苯或雲母電容，用於要求較高的電路



實物圖

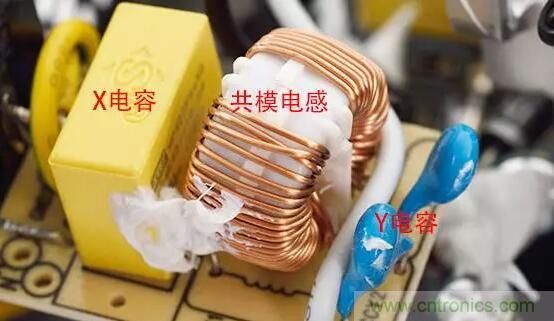

17、安規電容

結構

安規電容的組成一般是由介質、電極、外殼、封裝、引腳五個部分組成的。其介質一般是由聚丙烯膜組成；電極是由金屬真空蒸發層組成； 外殼一般是以阻燃PBT塑殼（UL94V-0）為主； 封裝一般是由阻燃環氧樹脂（UL94V-0）組成；而引腳是以鍍錫銅包鋼線而組成。



優點

失效後，不會導致電擊，不危及人身安全。



用途

x電容是跨接在電力線兩線（L-N）之間的電容，用於抑製共模幹擾，一般選用金屬薄膜電容。Y電容是分別跨接在電力線兩線和地之間（L-E，N-E）的電容，一般是成對出現，抑製差膜幹擾，用於電源市電輸入端即電容器失效後，不會導致電擊，不危及人身安全。



實物圖
