8種電機線圈失效原因分析

發布時間：2019-03-21 責任編輯：xueqi

【導讀】當電機在不正常的工作狀態下（包括電方麵，機械方麵和環境方麵等），電機線圈的壽命會嚴重縮水，導致風機線圈失效的原因有：缺相、短路、線圈接地、過載、轉子鎖死、電壓不平衡、電湧。本文以4極電機為例，分析各種線圈失效，幫助您正確辨別失效的原因。

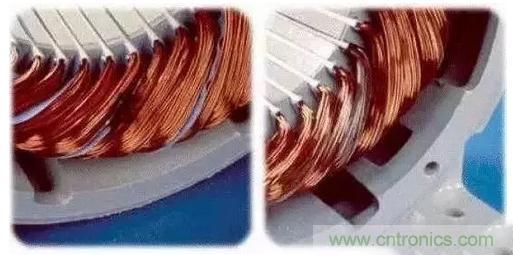

1、新線圈圖片

2、缺相

缺相就是電源的一相開路，主要原因為一相的保險絲熔斷，接觸器打開，或者一相電源線壞了。

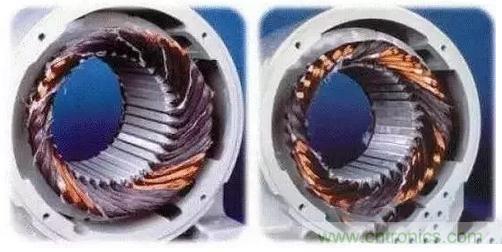

星型連接（Y型連接）三角型連接

上圖為4極電機缺相燒壞圖片，電機線圈對稱燒壞就是缺相燒壞，星形接法缺相燒的話，2極電機隻有2組線圈是好的，4極電機對稱燒隻有4組線圈是好；三角形連接缺相燒的話，2極電機對稱燒2組線圈，4極電機對稱燒4組線圈。

3、短路

以下圖片說明電機失效是由汙染物，磨損，振動等引起的。

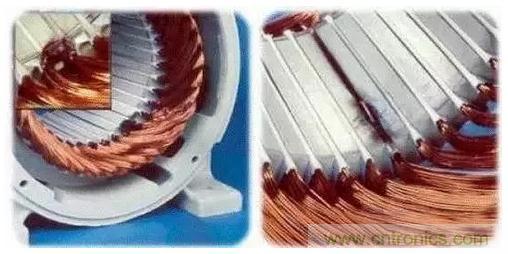

相間短路匝間短路

4、線圈接地

以下圖片說明電機失效是由汙染物，磨損，振動等引起的。

電機槽口擊穿槽間擊穿

5、過載

電機超負荷使用會引起電機過載。

注意：欠電壓和過電壓都會造成絕緣破壞，引起過載。

6、轉子鎖死

這種情況會使電機大量發熱，很可能是由於電機頻繁啟動或者經常反轉造成。

7、三相電壓不平均

電壓不平均會導致絕緣損壞，原因可能是電源不穩定，接線沒接好。

注意：百分之一的電壓不平均會導致電流百分之六到十的不平衡。

8、電湧

下圖所示情況一般是由於電湧引起的。電湧可能由電網，雷電，電容等電設備引起。
