PCB電路板元件布局基本規則
發布時間:2018-10-29 責任編輯:lina
【導讀】PCB一個應用很廣泛的產品,基本所有的電子電器設備都有用到,手機、電腦、汽車、顯示屏、空調、遙控等等,都會用到PCB電路板,今天講講PCB電路板中的元件布線和布局的基本規則,初入PCB設計行業者可做參考!

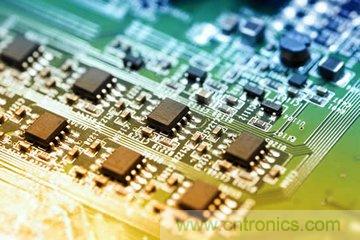

PCB一個應用很廣泛的產品,基本所有的電子電器設備都有用到,手機、電腦、汽車、顯示屏、空調、遙控等等,都會用到PCB電路板,今天講講PCB電路板中的元件布線和布局的基本規則,初入PCB設計行業者可做參考!
一、元件布線規則(元件是指電路板上的元器件)
1.畫定布線區域距PCB板邊≤1mm的區域內,以及安裝孔周圍1mm內,禁止布線;
2.電源線盡可能的寬,不應該低於18mil;信號線寬不應低於12mil;cpu入出線不應低於10mil(或8mil);線間距不低於10mil;
3.正常過孔不低於30mil;
4.雙列直插:焊盤60mil,孔徑40mil;
1/4W電阻:51*55mil(0805表貼);直插時焊盤62mil,孔徑42mil;
無極電容:51*55mil(0805表貼);直插時焊盤50mil,孔徑28mil;
5.注意電源線與地線應盡可能呈放射狀,以及信號線不能出現回環走線。
二、元件布局基本規則
1.按電路模塊進行布局,實現同一功能的相關電路稱為一個模塊,電路模塊中的元件應采用就近集中原則,同時數字電路和模擬電路分開;
2.定位孔、標準孔等非安裝孔周圍1.27mm內不得貼裝元、器件,螺絲等安裝孔周圍3.5mm(對於M2.5)、4mm(對於M3)內不得貼裝元器件;
3.臥裝電阻、電感(插件)、電解電容等元件的下方避免布過孔,以免波峰焊後過孔與元件殼體短路;
4.元器件的外側距板邊的距離為5mm;
5.貼裝元件的外側與相鄰插裝元件的外側距離大於2mm;
6.金屬殼體元器件和金屬件(屏蔽盒等)不能與其它元器件相碰,不能緊貼印製線、焊盤,其間距應大於2mm。定位孔、緊固件安裝孔、橢圓孔及板中其它方孔外側距板邊的尺寸大於3mm;
7.發熱元件不能緊鄰導線和熱敏元件;高熱器件要均衡分布;
8.電dian源yuan插cha座zuo要yao盡jin量liang布bu置zhi在zai印yin製zhi板ban的de四si周zhou,電dian源yuan插cha座zuo與yu其qi相xiang連lian的de彙hui流liu條tiao接jie線xian端duan應ying布bu置zhi在zai同tong側ce。特te別bie應ying注zhu意yi不bu要yao把ba電dian源yuan插cha座zuo及ji其qi它ta焊han接jie連lian接jie器qi布bu置zhi在zai連lian接jie器qi之zhi間jian,以yi利li於yu這zhe些xie插cha座zuo、連接器的焊接及電源線攬設計和紮線。電源插座及焊接連接器的布置間距應考慮方便電源插頭的插拔;
9.其它元器件的布置:
所有IC元件單邊對齊,有極性元件極性標示明確,同一印製板上極性標示不得多於兩個方向,出現兩個方向時,兩個方向互相垂直;
10.板麵布線應疏密得當,當疏密差別太大時應以網狀銅箔填充,網格大於8mil(或0.2mm);
11.貼片焊盤上不能有通孔,以免焊膏流失造成元件虛焊。重要信號線不準從插座腳間穿過;
12.貼片單邊對齊,字符方向一致,封裝方向一致;
13.有極性的器件在以同一板上的極性標示方向盡量保持一致。
