1.不通電情況的檢測判斷:用肪用表測量阻值。初級兩端阻值2歐姆, 次級燈絲阻值相接近短接。高壓繞組阻值80~ 120歐姆。不同的變壓器差別明顯。



2.通電檢測判斷:把初級接上220V交流市電,看次級電壓是否在範圍內。燈絲4V左右,高壓2000V ,這裏的2000V不(bu)好(hao)測(ce)量(liang)。常(chang)見(jian)的(de)萬(wan)用(yong)表(biao)測(ce)量(liang)電(dian)壓(ya)沒(mei)有(you)這(zhe)麼(me)高(gao)。可(ke)能(neng)通(tong)過(guo)引(yin)出(chu)電(dian)弧(hu)初(chu)步(bu)判(pan)斷(duan)。這(zhe)需(xu)要(yao)經(jing)驗(yan)。也(ye)可(ke)以(yi)通(tong)過(guo)測(ce)量(liang)空(kong)載(zai)電(dian)流(liu)電(dian)流(liu)輔(fu)助(zhu)判(pan)斷(duan)。微(wei)波(bo)爐(lu)用(yong)變(bian)壓(ya)器(qi)控(kong)製(zhi)電(dian)流(liu)4A左右。



在微波爐不工作時檢查。先將變壓器的連線斷開，用萬用表的電阻檔測。初級繞組2。2歐左右，高壓繞組130歐左右
，為正常。高壓繞組一端通地的
，要測高壓繞組的電阻
，將一個表筆接在底板上；另一表筆接與高壓二極管的連線上。燈絲繞組太粗太短
，不好測，也不常壞。



高壓變壓器是貴重元件，又是易損元件。很有可能出現：高壓線漏電，短路，燒斷。我們還在修理中發現，初級線竟用鋁包線做的
，與插片的焊接點常有接觸不良毛病。



檢測電容器好壞詳解



1．需將測量儀器設在最高電阻量程；



2．正常現象：



a．測試電容器兩端子，在短時間內（實跳）顯示導通
，然後充電後的電阻大約為10MΩ
；



b．端子與外殼的電阻應無窮大；



3．不正常現象：



a．短路電容器始終導通；



b．開路電容器因其10MΩ的內阻而始終顯示大約10MΩ的電阻值
；



c．當高壓電容器中的內部線路接線開路，就會顯示一個無窮大電阻。



微波爐電容接法圖詳解

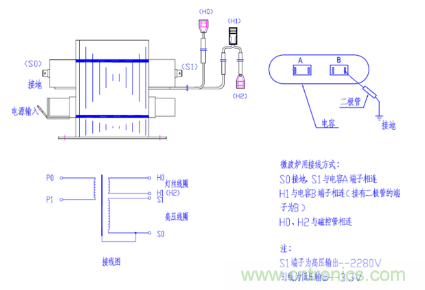

請仔細看下這個電路圖，看看文字說明就知道了。



1
、左下角是接線電氣圖。有的變壓器次級線圈是引線（S0直接釘在變壓器鐵芯上），圖中的是端子結構，一樣的。



2、燈絲線圈的引線一般是紅色、紅黑、紅白的矽膠線，裏麵一根1.0線徑的線芯。



要說微波爐的電容器,那是指機內的高壓電容器吧,它表麵上有2個接線端子,另外其外殼也算一個接線端子的。 電容器的外殼必須和微波爐機殼可靠連接，機殼必須和電源線的地線可靠連接
，電源線插頭地線端必須和插座中的地線可靠接觸 ,插座中的地線必須和電源係統的地線可靠連接；電容器上的2個接線端子，一端接高壓變壓器的高壓輸出端，另一端接到磁控管的高壓輸入端。
