如果都知道，你是否解釋下一下，下麵這張圖是啥意思
？

　　



首先說 USB口除去物理尺寸，形狀，顏色，款式的區別， 在他的內在也是有極大區別的。

　　

一個USB口可以是以下三種規格中的一種：

　　

1）USB主控製器又叫USB HOST。 可以有控製作用；

　　

2）USB device（slave）
，就是被控製的；

　　

3）USB OTG就是指既可以做Host口亦可以做device口。

　　

×××××××××××××××××××××××××××××××××××××

　　

USB Host是指驅動過後，板子就可以連接USB接口連接的器件
，讀取和裝載數據了，類似PC。USB Device是指驅動過後
，板子可以當做一個USB移動設備，通過USB連接到電腦上，類似U盤。

　　

×××××××××××××××

　　

所以說我們的手機上麵的USB口屬於 Device。但是我們的手機本質就是電腦
，所以以後的趨勢是手機的USB可以像電腦的主機的USB口那樣

，自由外接設備。首先對 host controller 展開說明。一個電腦主機上麵可以多少個 host controller ？

　　



經過一番搜索，USB控製器有EHCI，UHCI，OHCI，XHCI 等多種，這些是常見的。UHCI
，OHCI是USB 1.1的控製器
，是用來支持低速設備的（鼠標，鍵盤）
；EHCI是USB2.0的控製器
，支持高速設備（USB2.0 U盤，移動硬盤等）；XHCI是USB3.0的控製器，支持超高速設備；於Win7原生係統沒有帶有XHCI驅動
，因此100係列主板安裝Win7係統會出現USB鼠標鍵盤失效的情況，而Win8和Win10原生係統由於內置了XHCI驅動。

　　

×××××××××××××××××

　　

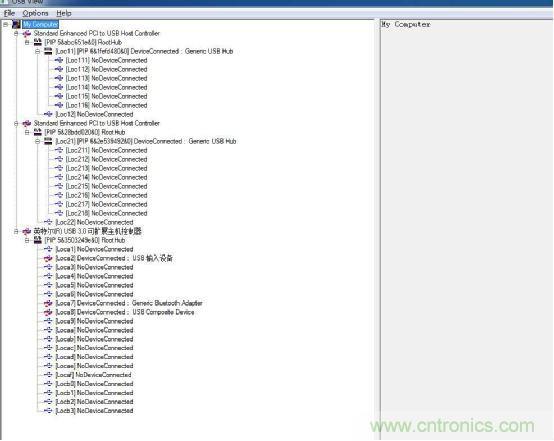

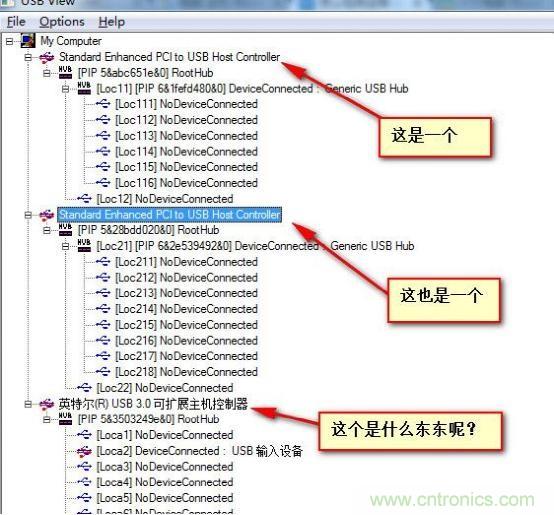

正常來說一台PC隻需要一個host controller就夠了，但是現實中主機似乎不止一個host controller。



然後就是 Root hub。

　　

××××××××××××××××××××××××

　　

所有的usb設備最終都是連接到Root Hub上，或者說所有的根源都是從這裏開始的。Root Hub 上可以連接別的設備
，可以連接 U盤，可以連接 usb 鼠標
，同樣也可以連接另一個hub.所謂 hub
，就是用來級連。

　　

但是普通的 hub，它一頭接上級 hub， 另一頭可以有多個口，多個口就可以級連多個設備
，也可以隻有一個口

，一個口的就像我們宿舍裏常用的那種延長線。

　　

而 Root Hub 呢？比較特殊，這當然也是一種 usb 設備
，但是它屬於一人之下萬人之上的角色，它隻屬於被 Host Controller，換言之，通常做芯片的同誌們會把 Host Controller和 Root Hub 集成在一起。特別是PC主機上

，

　　

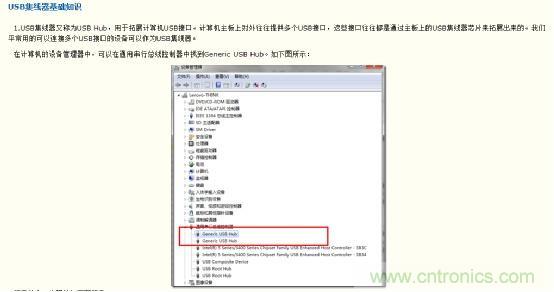

通常你就隻能看到接口，看不到 Root Hub，因為它在 Host Controller 的內部。下麵這張圖看得很清楚
，其中的那個host hub其實就是 root hub.

　　

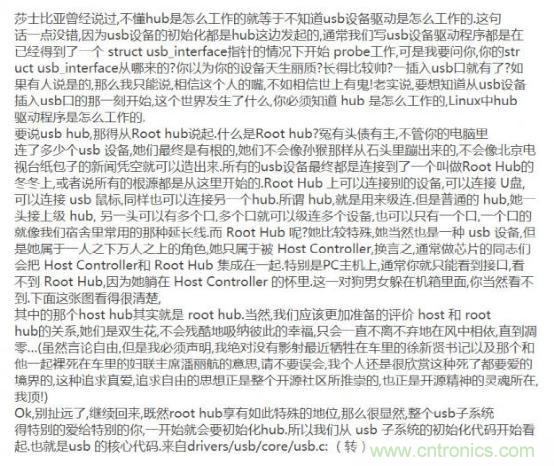

Root HUB ，是什麼？？轉載一篇文章 。

　　



根據usb協議
，root hub可以連接127個usb設備吧
，直接連也是可以的

，但是控製設備沒那麼多。每個USB Root HUB 會給每個連接到自己身上的 USB 設備分配 ID，這個ID是 8 位的二進製碼。



所以每個USB Root Hub最多可以連接127可以USB外設。地址編號從0-127.據說現在USB HUB芯片最多可以連接處四個USB口
，算是自己要占用一個

，另外也就三個可以使用。那些10幾個口HUB ，裏麵都是用了多個USB 芯片。再者，USB 的級聯層數越多
，越不穩定。所以最好減少級聯的層數
，增加每層的個數。
