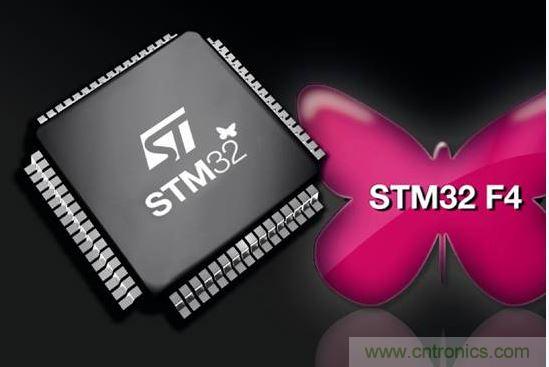

對單片機處理器行業有所了解的朋友一定對STM32係列非常熟悉。這個係列以性能高成本低而備受關注，因此應用的範圍也是最廣泛的。所以很多新手都會從此係列開始學習，STM32係列的名字都很長，有些新手非常好奇這些奇長的名字都是怎麼來的呢?本篇文章就將為大家揭開這個謎底。




以STM32F103RBT6這個型號的芯片為例，該型號的組成為7個部分
，其命名規則如下：



1STM32STM32代表ARM Cortex-M3內核的32位微控製器
，2FF代表芯片子係列，3103103代表增強型係列。



4RR這一項代表引腳數
，其中T代表36腳，C代表48腳，R代表64腳，V代表100腳，Z代表144腳。



5BB這一項代表內嵌Flash容量，其中6代表32K字節Flash，8代表64K字節Flash，B代表128K字節Flash，C代表256K字節Flash，D代表384K字節Flash
，E代表512K字節Flash。



6TT這一項代表封裝，其中H代表BGA封裝，T代表LQFP封裝，U代表VFQFPN封裝。



766這一項代表工作溫度範圍
，其中6代表-40——85℃，7代表-40——105℃。



103性能特點



內核：ARM32位Cortex-M3 CPU
，最高工作頻率72MHz
，1.25DMIPS/MHz。單周期乘法和硬件除法。



存儲器：片上集成32-512KB的Flash存儲器。6-64KB的SRAM存儲器。



時鍾、複位和電源管理：2.0-3.6V的電源供電和I/O接口的驅動電壓。POR
、PDR和可編程的電壓探測器（PVD）。4-16MHz的晶振。內嵌出廠前調校的8MHz RC振蕩電路。內部40 kHz的RC振蕩電路。用於CPU時鍾的PLL。帶校準用於RTC的32kHz的晶振。



低功耗：3種低功耗模式：休眠，停止，待機模式。為RTC和備份寄存器供電的VBAT。



調試模式：串行調試（SWD）和JTAG接口。



DMA：12通道DMA控製器。支持的外設：定時器，ADC，DAC，SPI，IIC和UART。



2個12位的us級的A/D轉換器（16通道）：A/D測量範圍：0-3.6 V。雙采樣和保持能力。片上集成一個溫度傳感器。



2通道12位D/A轉換器：STM32F103xC、STM32F103xD

、STM32F103xE獨有。



最多高達112個的快速I/O端口：根據型號的不同
，有26、37
、51
、80
、和112的I/O端口
，所有的端口都可以映射到16個外部中斷向量。除了模擬輸入，所有的都可以接受5V以內的輸入。



最多多達11個定時器：4個16位定時器，每個定時器有4個IC/OC/PWM或者脈衝計數器。2個16位的6通道 高級控製定時器：最多6個通道可用於PWM輸出。2個看門狗定時器（獨立看門狗和窗口看門狗）。Systick定時器：24位倒計數器。2個16位基本定時器用於驅動DAC。



最多多達13個通信接口：2個IIC接口（SMBus/PMBus）。5個USART接口（ISO7816接口，LIN，IrDA兼容，調試控製）。3個SPI接口（18 Mbit/s），兩個和IIS複用。CAN接口（2.0B）。USB 2.0全速接口。SDIO接口。



ECOPACK封裝：STM32F103xx係列微控製器采用ECOPACK封裝形式。



計算機都有個計時電路
，盡管一般使用“時鍾”這個詞來表示這些設備
，但它們實際上並不是通常意義的時鍾，把它們稱為計時器（timer）可ke能neng更geng恰qia當dang一yi點dian。計ji算suan機ji的de計ji時shi器qi通tong常chang是shi一yi個ge精jing密mi加jia工gong過guo的de石shi英ying晶jing體ti，石shi英ying晶jing體ti在zai其qi張zhang力li限xian度du內nei以yi一yi定ding的de頻pin率lv振zhen蕩dang
，這zhe種zhong頻pin率lv取qu決jue於yu晶jing體ti本ben身shen如ru何he切qie割ge及ji其qi受shou到dao張zhang力li的de大da小xiao。有you兩liang個ge寄ji存cun器qi與yu每mei個ge石shi英ying晶jing體ti相xiang關guan聯lian
，一yi個ge計ji數shu器qi（counter）和一個保持寄存器（holdingregister）。石英晶體的每次振蕩使計數器減1。當計數器減為0時，產生一個中斷，計數器從保持寄存器中重新裝入初始值。這 種方法使得對一個計時器進行編程
，令其每秒產生60次中斷(或者以任何其它希望的頻率產生中斷)成為可能。每次中斷稱為一個時鍾嘀嗒（clocktick）。



jingzhenzaidianqishangkeyidengxiaochengyigedianrongheyigedianzubinglianzaichuanlianyigedianrongdeerduanwangluo，diangongxueshangzhegewangluoyoulianggexiezhendian，yipinlvdegaodifenqizhongjiaodidepinlvweichuanlianxiezhen，jiaogaodepinlvweibinglianxiezhen。youyujingtizishendetexingzhishizhelianggepinlvdejulixiangdangdejiejin，zaizhegejizhaidepinlvfanweinei

，jingzhendengxiaoweiyigediangan，suoyizhiyaojingzhendeliangduanbinglianshangheshidedianrongtajiuhuizuchengbinglianxiezhendianlu。zhegebinglianxiezhendianlujiadaoyigefufankuidianluzhongjiukeyigouchengzhengxianbozhendangdianlu，youyujingzhendengxiaoweidiangandepinlvfanweihenzhai，suoyijishiqitayuanjiandecanshubianhuahenda，zhegezhendangqidepinlvyebuhuiyouhendadebianhua。



晶jing振zhen有you一yi個ge重zhong要yao的de參can數shu，那na就jiu是shi負fu載zai電dian容rong值zhi
，選xuan擇ze與yu負fu載zai電dian容rong值zhi相xiang等deng的de並bing聯lian電dian容rong，就jiu可ke以yi得de到dao晶jing振zhen標biao稱cheng的de諧xie振zhen頻pin率lv。一yi般ban的de晶jing振zhen振zhen蕩dang電dian路lu都dou是shi在zai一yi個ge反fan相xiang放fang大da器qi（注意是放大器不是反相器）deliangduanjierujingzhen，zaiyoulianggedianrongfenbiejiedaojingzhendeliangduan
，meigedianrongdelingyiduanzaijiedaodi
，zhelianggedianrongchuanlianderongliangzhijiuyinggaidengyufuzaidianrong
，qingzhuyiyibanIC的引腳都有等效輸入電容，這個不能忽略。一般的晶振的負載電容為15p或12.5p，如果再考慮元件引腳的等效輸入電容
，則兩個22p的電容構成晶振的振蕩電路就是比較好的選擇。





CPU 、單片機的內部結構很複雜，基本組成部分是：運算器、寄存器、存儲器（RAM
、ROM）
、微程序控製器

、地址計數器、I/O控製器、定時器等，機器上電或程序運行出錯時，內部是隨機的混亂狀態，各個功能寄存器的數據是隨機的，尤其是程序計數器 PC，是給 CPU指示下一條指令的地址指針，哪怕是錯一個地址，整個程序就亂套了，如果學習過彙編語言就會明白。



而在複位端子提供一個時間足夠長的複位脈衝，CPU內部就會按照設計者的意圖，對各個部件進行初始化工作，PC指向固定的地址，程序從此開始正常運行。



在單片機內部都有獨立運行的可編程定時器

，俗稱看門狗

，如果程序在規定的時間內沒有進行清零操作
，計數器溢出就會強製CPU進入複位操作
，使智能化儀器可以從死機故障中自行解脫出來。



複位一般有三種模式：上電複位、手動複位、看門狗複位。



Flash存儲器 Flash 閃存的英文名稱是"Flash Memory"，一般簡稱為"Flash"
，它屬於內存器件的一種，是一種不揮發性（ Non-Volatile）內存。閃存的物理特性與常見的內存有根本性的差異：目前各類 DDR 、 SDRAM 或者 RDRAM 都屬於揮發性內存，隻要停止電流供應內存中的數據便無法保持
，因此每次電腦開機都需要把數據重新載入內存
；shancunzaimeiyoudianliugongyingdetiaojianxiayenenggouchangjiudibaochishuju
，qicunchutexingxiangdangyuyingpan，zhexiangtexingzhengshishancundeyichengweigeleibianxiexingshuzishebeidecunchujiezhidejichu。





RAM（random access memory）suijicunchuqi。cunchudanyuandeneirongkeanxusuiyiquchuhuocunru，qiecunqudesuduyucunchudanyuandeweizhiwuguandecunchuqi。zhezhongcunchuqizaiduandianshijiangdiushiqicunchuneirong，guzhuyaoyongyucunchuduanshijianshiyongdechengxu。anzhaocunchuxinxidebutong，suijicunchuqiyoufenweijingtaisuijicunchuqi（Static RAM,SRAM）和動態隨機存儲器（Dynamic RAM,DRAM）。



ROM（read only memory）隻讀存儲器，掉電不丟失；Flash就是rom，sram就是靜態隨機儲存器；sram是程序加載的地方
，flash就是放程序的地方；rom隻是一種形象的稱呼，意思就是掉電不丟失的儲存器，因為以前有PROM，EPROM，E2PROM；現在都是閃存flash的天下，因為flash容量大。



FLASH程序存儲器存程序，單片機上電後會自動從這裏讀代碼開始運行。



SRAM是跑程序時候暫存臨時數據的地方，一般不太大，從128字節到幾K字節都有，一掉電數據就沒了。



EEPROM是掉電也不丟數據的存儲器，一般都用來存設置的。你可以一字節一字節的把每字節的8位1任意編寫成0。但這片一般是按扇區為單位，一擦除就是全成1。 由字麵意思就可以理解，SDRAM SRAM DRAM都可以統稱RAM

，random access memory的縮寫，隻是前麵加了幾個修飾詞而已。

SRAM：jingtaisuijicunchuqi，jiushitabuxuyaoshuaxindianlu，buxiangdongtaisuijicunchuqinayang
，meigeyiduanshijianjiuyaoshuaxinyicishuju。danshitajichengdubijiaodi，bushihezuorongliangdadeneicun，yibanshiyongzaichuliqidehuancunlimian。xiangS3C2440的ARM9處理器裏麵就有4K的SRAM用來做CPU啟動時用的。



SDRAM：同步動態隨機存儲器
，像電腦的內存就是用的這種RAM叫DDR SDRAM。qijichengdufeichanggao
，yinweishidongtaide，suoyibixuyoushuaxindianlu，meigeyiduanshijianbixudeshuaxinshuju。qicunchudanyuanbushianxianxingpailiede，shifenyede。yibandeqianrushichanpinlimiandeneicundoushiyongdeSDRAM。



DRAM：動態隨機存儲器
，SDRAM隻是其中的一種吧
，沒用過
，不怎麼清楚。



ROM：隻讀存儲器的總稱。



PROM：可編程隻讀存儲器，隻能寫一次，寫錯了就得報廢
，現在用得很少了，好像那些成本比較低的OPT單片機裏麵用的就是這種存儲器吧。



EPRM：沒見過
，不知道什麼東西。網上也找不到相關的東西。是EPROM吧?



EPROM：可擦除可編程存儲器

，這東西也比較古老了，是EEPROM的前身
，在芯片的上麵有個窗口，通過紫外線的照射來擦除數據。非常之麻煩。



EEPROM：電可擦除可編程隻讀存儲器，比之EPROM就先進點了，可以用電來擦除裏麵對數據，也是現在用得比較多的存儲器，比如24CXX係列的EEPROM。



NANDFLASH和NORFLASH都是現在用得比較多的非易失性閃存。NOR采用的並行接口，其特點讀取的速度比之NAND快樂很多倍
，其程序可以直接在NOR裏麵運行。但是它的擦除速度比較慢，集成度低，成本高的。現在的NOR的容量一般在2M左右
，一般是用在代碼量小的嵌入式產品方麵。還有就是在ARM9的開發板上可以看見。



而NAND呢，采用的是串行的接口，CPU從裏麵讀取數據的速度很慢，所以一般用NAND做閃存的話就必須把NAND裏麵的數據先讀到內存裏麵
，然後CPU才能夠執行。就跟電腦的硬盤樣的。但是它的集成度很高，我的ARM9的開發板上麵一塊256M的NAND還沒有一塊2M的NOR的一半大，所以成本很低。還有就是它的擦除速度也的NOR要快。要不然的話那就真的悲劇了，假如擦除一塊2M的NOR要一分鍾，如果NAND的擦除速度比NOR還要慢，那擦除一塊256M的NAND不是要幾個小時。NAND一般是用在那些要跑大型的操作係統的嵌入式產品上麵，比如LINUX啊，WINCE啊。NOR可是可以跑，可以把LINUX操作係統剪裁到2M以內，一個產品難道隻去跑係統嗎?用戶的應用程序呢!其(qi)實(shi)很(hen)多(duo)時(shi)候(hou)，一(yi)個(ge)嵌(qian)入(ru)式(shi)產(chan)品(pin)裏(li)麵(mian)
，操(cao)作(zuo)係(xi)統(tong)占(zhan)的(de)存(cun)儲(chu)空(kong)間(jian)隻(zhi)是(shi)一(yi)小(xiao)部(bu)分(fen)
，大(da)部(bu)分(fen)都(dou)是(shi)給(gei)用(yong)戶(hu)跑(pao)應(ying)用(yong)程(cheng)序(xu)的(de)。就(jiu)像(xiang)電(dian)腦(nao)
，硬(ying)盤(pan)都(dou)是(shi)幾(ji)百(bai)G，可是WINDOWNS操作係統所占的空間也不過幾G而已。





中央處理器是一塊超大規模的集成電路，是一台計算機的運算核心（Core）和控製核心（Control Unit）。主要包括運算器（ALU，Arithmetic Logic Unit）和高速緩衝存儲器（Cache）及實現它們之間聯係的數據（Data）、控製及狀態的總線（Bus）。它與內部存儲器（Memory）和輸入/輸出（I/O）設備合稱為電子計算機三大核心部件。





通常所說的JTAG大致分兩類

，一類用於測試芯片的電氣特性
，檢測芯片是否有問題;一類用於Debug；一般支持JTAG的CPU內都包含了這兩個模塊。



一個含有JTAG Debug接口模塊的CPU，隻要時鍾正常
，就可以通過JTAG接口訪問CPU的內部寄存器和掛在CPU總線上的設備，如FLASH，RAM，SOC（比如4510B，44Box，AT91M係列）內置模塊的寄存器，像UART

，Timers
，GPIO等等的寄存器。





硬件最小係統:由電源、主板和CPU
、內存組成.在這個係統中,沒有任何信號線的連接,隻有電源到主板的電源連接.在判斷的過程中通過聲音來判斷這一核心組成部分是否可正常工作：



軟件最小係統：由電源、主板、CPU
、內存、顯示卡/顯示器、鍵盤和硬盤組成。這個最小係統主要用來判斷係統是否可完成正常的啟動與運行。
