中斷寄存器，定時器/計數器相關寄存器本身或者相關位用來做初始化
，中斷函數的內容主要是體現發生中斷後所需要的操作(在中斷函數內寫代碼)。

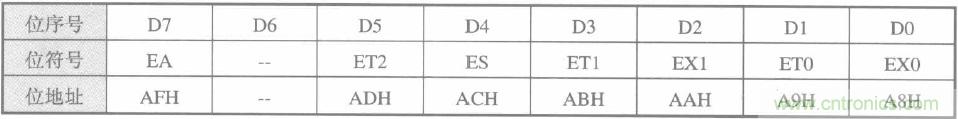

1.中斷允許寄存器IE

中斷寄存器用來設定各個中斷源的打開和關閉，IE在特殊功能寄存器中，字節地址為A8H，位地址(由低位到高位)分別是A8H~AFH
，該寄存器運行位尋址，即可對該寄存器的每一位進行單獨操作。單片機複位時IE全部被清零。下麵列舉各位的在不同狀態下的具體含義：

EA-------全局中斷允許位

EA = 1
，打開全局中斷控製
，在此條件下由各個中斷控製位(TCON寄存器中的TRn位)控製相應中斷的打開和關閉。

EA = 0，關閉全部中斷。
[page]

-- 無效位

ET2--定時器/計數器2中斷允許位

ET2 = 1
，打開T2中斷。

ET2 = 0，關閉T2中斷。

ES--串行口中斷允許位

ES = 1


，打開串行口中斷。

ES = 0，關閉串行口中斷。

ET1--定時器/計數器中斷允許位

ET1 = 1，打開T1中斷。

ET1 = 0

， 關閉T1中斷.

EX1--外部中斷1中斷允許位

EX1 = 1，打開外部中斷1中斷。

EX1 = 0，關閉外部中斷1中斷。

ET0--定時器/計數器0中斷允許位

ET0 = 1， 打開T0中斷。

ET0 = 0，關閉T0中斷。

EX--外部中斷0中斷允許位

EX0 = 1，打開外部中斷0中斷。

EX0 = 0
，關閉外部中斷0中斷。

2.定時器/計數器相關寄存器(TMOD,TCON)

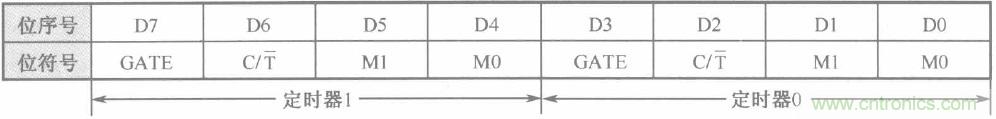

定時器/計數器工作方式寄存器(TMOD)

定時器/計數器工作方式寄存器在特殊功能寄存器中，字節地址為89H
，不能位尋址。TMOD用來確定定時器的工作方式及功能選擇。單片機複位時TMOD全被被清零。下麵介紹各位在不同值下的含義：

GATE --門控製位。

GATE = 0，定時器/計數器啟動與停止僅受TCON寄存器中TRn(n = 0, 1)來控製。

GATE = 1
，定時器/計數器啟動與停止由TCON寄存器中的TRn(n=0, 1)和外部中斷引腳(INT0或INT1)的電平狀態來共同控製。

C/T`--定時器模式和計數器模式選擇位。

C/T` = 1
，為計數器模式;C/T` = 0，為定時器模式。

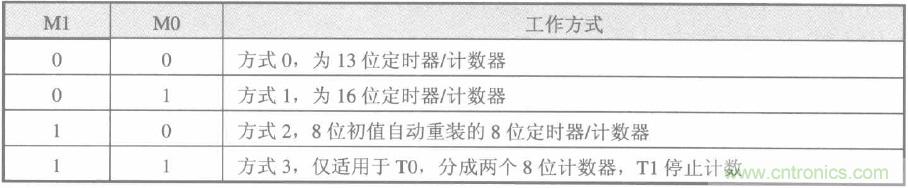

M1M0--工作方式選擇位(見下表)

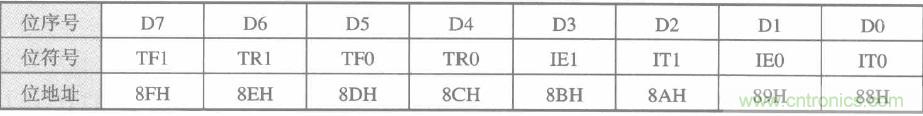

定時器/計數器控製寄存器TCON

定時器/計數器控製寄存器在特殊功能寄存器中，字節地址為88H，位地址(由低到高)分別為88H~8FH,該寄存器可進行位尋址。TCON寄存器用來控製定時器啟，停，標誌寄存器溢出和中斷情況。單片機複位時TCON全部被清零。各位被賦不同值的含義如下：
TF1--定時器1溢出標誌位

當定時器1計滿溢出時
，由硬件使TF1置1，並申請中斷。進入中斷程序後由硬件自動清零。如使用定時器中斷，則該位不用人為操作;但如用軟件查詢方式，當查詢到該位為1時，需用軟件清零。

TR1--定時器1運行控製位

由軟件清0關閉定時器1。當GATE = 1，且INT1為高電平時，TR1置1啟動定時器1;當GATE = 0時，TR1置1時即可啟動定時器1.

TF0--定時器0溢出標誌位
，功能和操作方式和TF1相同。

TR0--定時器0運行標誌位，其功能和操作方式同TR1。

IE1--外部中斷1請求標誌

當IT1 = 0
，時為電平觸發方式，每個機器周期的S5P2采樣INT1引腳;若INT1引腳為低電平，則置1，否則IE1清0。

當IT1 = 1，INT1為跳變沿觸發方式，當第一個機器周期采樣到INT1為低電平時，則IE1置1。IE1=1時，表示外部中斷1正在向CPU申請中斷。當CPU響應中斷，轉向中斷服務程序時，該位由硬件清0.

IT1--外部中斷1觸發方式選擇位

IT1= 0
，為電平觸發方式，引腳INT1上低電平有效。

IT1 = 1，為跳變沿觸發方式，引腳INT1上的電平從高到低的負跳變有效。

IE0--外部中斷0請求標誌
，其功能及操作方式同IE1。

IT0--外部中斷0觸發方式選擇位，其功能及操作方式同IT1。

3.總結

<1>.yishangliejudegezhongjicunqidoushiweiwomenxiezhongduanchengxudechushihuabufensuofuwude。womenzaichushihuabufenchengxudeshihou，keyigenjujutidexuqiuzhaxundaogejicunqidegegeweihanyi
，anzhaoxuqiuduiqifuyubutongdezhishiqifahuibutongdegongneng。

<2>.要想編寫一個定時器中斷函數，還需要知道中斷函數的編寫方式，還需要對THn、TLn(n= 0, 1)編寫初值。然後明確單片機在下載具體的可執行程序後的工作方式。這些將留在下一篇筆記中記錄。
