基於3.3V供電RS485接口實現遠距離通信的電路設計
發布時間:2013-10-11 責任編輯:sherryyu
一、RS-485標準概述
RS-485數據信號采用差分傳輸方式,收、發端通過平衡雙絞線將A-A與B-B對應相連。當線路A高於線路B電平(VA-VB> +200mV)時,接收端輸出為邏輯高電平(RO=1);當線路A低於線路B電平(VA-VB<-200mV)時,接收端輸出為邏輯低電平(RO=0)。當驅動器的輸入端邏輯電平為高(DI=1)時,線路A電平高於線路B電平;當驅動器的輸入端邏輯電平為低(DI=0)時,線路A電平低於線路B電平。見圖1。

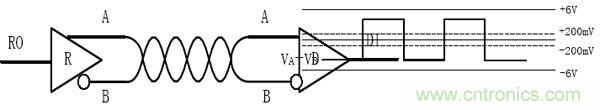

圖1:總線差模電壓
二、使用RS485接口時應注意的問題
1、UART電平
隨著MCU等平台電平的降低,接口電平低壓化趨勢明顯。上海英聯電子的UM3483/UM3486采用CMOS接口電平,兼容2.8V、3.3V接口電平。同時,為了增加抗幹擾能力,對輸入口的邏輯電平做了閾值滯環處理。
2、 EMI幹擾
RS-485信號在轉換期間和轉換之後會發生反射,形成天線向外輻射。UM3483具有低擺率驅動器,能夠減小EMI和由於不恰當的終端匹配所引起的反射,並能夠在接收端提供良好的信號信噪比。
3、 失效保護
傳統的RS-485接收器門限為±200mV,當總線上的差分電壓VA-VB介於±200mV之間時,接收器的輸出狀態不確定。UM3483/UM3486內置真故障安全接收器輸入,將接收門限移到-200mV/-50mV,解決了總線短路、空閑等情況下的失效保護問題。可省去外部的偏置電阻,同時內部的接收閾值做了滯環處理,增加了接收器的抗幹擾能力。
4、單位負載
RS-485接收器額定的輸入阻抗為大於或等於12kΩ,該值為1個單位負載(UL)。如果一個RS-485接收器額定具有1/8個UL,則總線可連接8倍數量的這種接收器。UM3483/UM3486的輸入阻抗為96kΩ,總線可連接多達256個節點。
5、ESD保護
由於RS-485的應用環境比較複雜,經常受到靜電和瞬態電壓等幹擾。目前半導體常用的ESD測試標準IEC61000-4-2(空氣放電模式)、IEC61000-4-2(接觸放電模式)和人體放電模式,用於評價器件的防靜電能力。UM3483/UM3486芯片內部集成了ESD保護電路,人體放電模式、空氣放電模式均達到±15kV,接觸放電模式達到±8kV。
6、電壓倒灌
如果RS485接口芯片電源掉電,但I/O口(A、B、/RE、DE、DI、RO)有輸入電壓時,一旦芯片沒有該項功能,會在VCC管(guan)腳(jiao)上(shang)建(jian)立(li)起(qi)不(bu)穩(wen)定(ding)的(de)電(dian)壓(ya),從(cong)而(er)導(dao)致(zhi)芯(xin)片(pian)處(chu)於(yu)無(wu)法(fa)預(yu)期(qi)的(de)工(gong)作(zuo)狀(zhuang)態(tai),吸(xi)收(shou)總(zong)線(xian)上(shang)的(de)電(dian)流(liu),向(xiang)總(zong)線(xian)亂(luan)發(fa)數(shu)據(ju),引(yin)起(qi)通(tong)信(xin)的(de)異(yi)常(chang)和(he)終(zhong)端(duan)功(gong)能(neng)混(hun)亂(luan)。UM3483/UM3486具有防止電壓倒灌功能,在此種情況下,保證VCC管腳電壓為0,保證芯片處於關閉狀態。
[page]
三、低壓RS-485網絡電路的設計要點
1、共模幹擾
RS-485接口采用差分方式傳輸信號,一般收發器能夠承受的共模電壓範圍為-7V至+12V,一yi旦dan共gong模mo電dian壓ya超chao出chu此ci範fan圍wei,將jiang會hui影ying響xiang通tong信xin的de可ke靠kao性xing,甚shen至zhi損sun壞huai接jie口kou。由you於yu每mei個ge係xi統tong都dou會hui有you獨du立li的de地di回hui路lu,在zai遠yuan距ju離li通tong信xin條tiao件jian下xia,係xi統tong間jian的de地di電dian位wei差chaVGPD將會很大。發送器的輸出共模電壓為VOC,那麼接收器輸入端的共模電壓VCM=VOC+VGPD,RS-485標準規定VOC小於等於3V,但VGPD的幅度可達十幾伏甚至數十伏,並可能伴有強幹擾信號,導致接收器的共模輸入VCM超出正常範圍,並在信號線上產生幹擾電流。解決此類問題的方法是:
a、通過帶隔離的DC-DC將係統電源和RS-485收發器的電源隔離,如圖2所示;

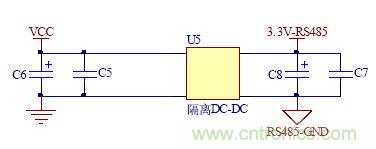

圖2:低壓3.3V隔離電源方案圖
b、通過光耦將信號隔離,減小共模電壓的影響。
采用該方法時,總線收發器的信號線和電源線與本地信號的電源是相互隔離的。
2、光耦隔離電路
光耦往往是限製通信數據波特率的主要因素,對於低速傳輸,可采用PS250、TIL117等。在高速電路設計中,可以考慮采用6N137、6N136等高速光耦,優化電路參數設計。光耦隔離示意圖如圖3所示。圖3中,電阻R3、R4如果選取得較大,將會使光耦的發光管由截止進入飽和狀態的速度變慢;如果選取得過小,退出飽和將會變慢。不同型號的光耦及驅動電路,使得這兩個電阻的數值略有差異,阻值的選取通常由實驗來確定。

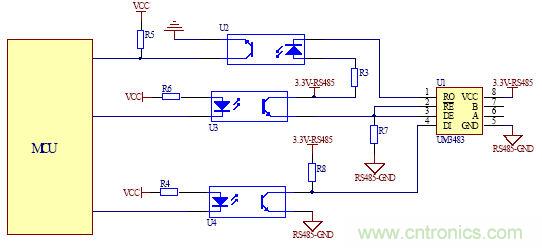

圖3:光耦隔離示意圖
3、端接電阻
RS-485shujuxinhaocaiyongchafenchuanshufangshi,xinhaozaizhuanhuanqijianhezhuanhuanzhihouhuifashengfanshe。shujudechuanshusulvjiaodihuozhetongxunjulijiaojinshi,fanshechixushijianjiaoduan,duijieshoudeluojidianpingmeiyouyingxiang,keyibuyongzhongduanpipei。xiangfan,ruguoshujudechuanshusulvgaohuozhetongxunjulijiaoyuanshi,fanshechixushijianjiaochang,zexuyaoduizongxianjinxingzhongduanpipei。
那麼究竟在怎樣的數據速率和電纜長度時需要進行總線匹配呢?一條經驗性的原則是:當信號的轉換時間(上升或下降時間)超過電信號沿總線單向傳輸所需時間的3倍以上時無需進行終端匹配。
終端匹配有以下兩種方案:
a、電阻匹配,在RS-485總線電纜的始端和末端都並接終端電阻。端接電阻取120Ω,與雙絞線電纜特性阻抗匹配。該方案比較簡單,目前最為普遍。如圖4所示。該方案的弊端在於,匹配電阻對功率消耗較大,不太適合對功耗限製比較嚴格的係統。

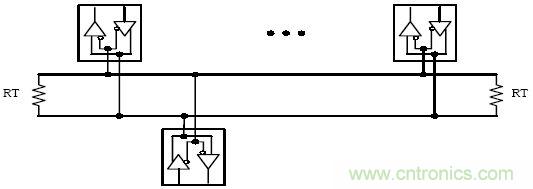

圖4:端接電阻示意圖
b、RC匹配,在總線直接串聯一個電阻和電容。容值的選取與信號的傳輸速率有關,電路連接方式如圖5。由於電容的存在,減少了大部分的功率損耗,同時也影響了信號的傳輸速率。因此,容值的選取就顯得比較關鍵。

圖5:RC匹配示意圖
[page]
4、故障保護
RS-485網絡中,當所有的收發器都工作在接收模式時,總線處於空閑狀態。此時總線上的差分電壓VA-VB=0,接收器輸出處於未定義狀態,從而導致UART接收錯誤信息。除此之外,總線的斷路、短路故障,都會造成UART上接收到錯誤信息。為了避免出現以上錯誤,在總線上放置上、下拉電阻。圖6為總線偏置電路。電阻R1、R2的選擇可根據下列計算方法得出,R1=R2=R,RT=120Ω(由於總線上終端和起始端各有1個120Ω終端電阻,所以RT0取值60Ω),VA-VB=Vcc*RT/(2R+RT0),應滿足VA-VB>200mV,低壓傳輸時,取Vcc=3.3V,那麼R=465Ω。

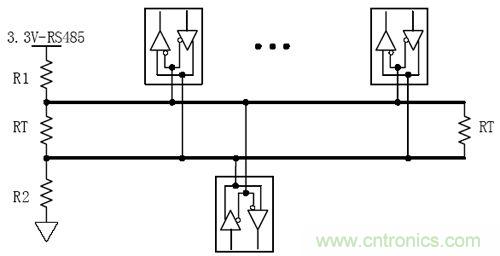

圖6:總線偏置電路
5、瞬態保護
實際應用中,RS-485總線上經常會遇到雷擊、靜電、電(dian)源(yuan)波(bo)動(dong)等(deng)情(qing)況(kuang),由(you)於(yu)傳(chuan)輸(shu)線(xian)對(dui)高(gao)頻(pin)信(xin)號(hao)相(xiang)當(dang)於(yu)電(dian)感(gan),因(yin)此(ci)對(dui)於(yu)高(gao)頻(pin)瞬(shun)態(tai)幹(gan)擾(rao),接(jie)地(di)線(xian)等(deng)同(tong)於(yu)開(kai)路(lu)。瞬(shun)態(tai)幹(gan)擾(rao)雖(sui)然(ran)持(chi)續(xu)時(shi)間(jian)短(duan)暫(zan),但(dan)可(ke)能(neng)會(hui)有(you)成(cheng)百(bai)上(shang)千(qian)伏(fu)的(de)電(dian)壓(ya)。一(yi)般(ban)在(zai)切(qie)換(huan)大(da)功(gong)率(lv)感(gan)性(xing)負(fu)載(zai)如(ru)電(dian)機(ji)、變壓器、繼ji電dian器qi等deng或huo閃shan電dian過guo程cheng中zhong都dou會hui產chan生sheng幅fu度du很hen高gao的de瞬shun態tai幹gan擾rao,如ru果guo不bu加jia以yi適shi當dang防fang護hu可ke能neng會hui引yin起qi通tong信xin接jie口kou器qi件jian的de損sun壞huai。通tong常chang情qing況kuang下xia,會hui采cai取qu旁pang路lu保bao護hu方fang法fa,如ru圖tu7所示。

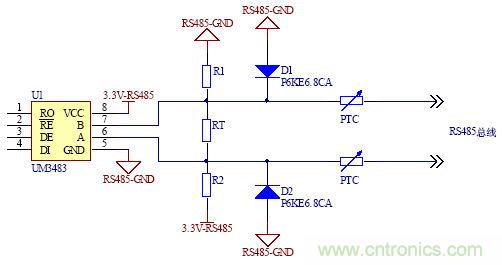

圖7:偏置保護電路
youyupanglubaohufangfashijiangshunbiannengliangshifangdaodihuilu,yincibixuyaoyoulianghaodejiedi。duiyugaosuxinhaodeyuanjulichuanshu,yingkaolvbaohuqijianrongzhihexianlujianrongzhiduixinhaoyanshideyingxiang。
