作為獲得這些移動終端的功能

，下麵列舉應對各種網絡的策略。作為手機的通信規格，除了2G的GSM(全球移動通信)係統
，還配備了3G係統的UMTS（通用移動通信係統），實現了高品質、高速度的數據傳輸。此外，還開始引進所謂的LTE（3.9G）的下一代通信標準，預計未來的市場還將擴大。GSM配備了4個頻段，UMTS配備了2-4個頻段在GSM/UMTS對應終端的案例很多，而對應的LTE終端將再追加1-2個頻段。另外為了確保高品質的通信，增加了配備多樣功能的終端，除了這些通信標準外，Wi-Fi，Bluetooth,GPS這些通信功能的混裝已經變得普遍化。如此隨著一個終端涵蓋頻段數及搭載功能的增加

，射頻元件數量也趨於增加
，因此作為小型化解決方案的射頻前端模塊的需求已日漸增加。射頻前端模塊的構成元器件中利用了彈性表麵波（SAW: Surface Acoustic Wave）的高頻濾波器和雙工器（下麵的DPX）占有了極重要的位置，可以說小型化，多功能化，多頻段化支持了模塊的發展。

射頻前端元器件的模塊化

一般的GSM/UMTS的係統中
，天線
、開關、SAW濾波器/DPX、PA（功率放大器）

、收發器組成了射頻部分（圖1）。由於UMTS係統采用了FDD（頻分雙工）的方式收發數據，因此使得分離信號的收發雙工器（DPX）變得非常重要。DPX是shi一yi種zhong具ju備bei伴ban有you不bu同tong頻pin帶dai使shi得de接jie收shou和he發fa送song信xin號hao可ke以yi同tong時shi進jin行xing又you能neng分fen別bie過guo濾lv頻pin率lv，防fang止zhi信xin號hao從cong發fa送song電dian路lu流liu入ru接jie收shou電dian路lu功gong能neng的de電dian子zi設she備bei。為wei了le抑yi製zhi發fa送song數shu據ju時shi的de電dian力li消xiao耗hao以yi及ji確que保bao接jie收shou數shu據ju時shi的de靈ling敏min度du

，低di插cha入ru損sun耗hao是shi非fei常chang必bi要yao的de。此ci外wai為wei了le使shi接jie收shou數shu據ju的de靈ling敏min度du不bu被bei發fa送song端duan的de信xin號hao所suo幹gan擾rao
，還hai需xu要yao高gao隔ge離li性xing（高ISO）。一般來說，考慮到DPX中存在損耗和ISO之間的關係
，因此低損耗和高ISO兩者並存的特性就是元器件的關鍵所在了。

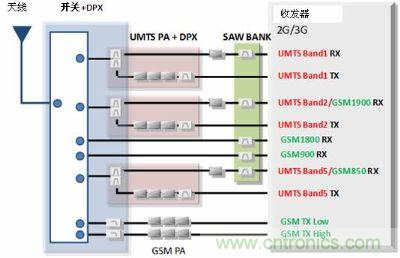

圖1：GSM/UMTS對應終端的前端結構事例

特別像智能手機這樣的高功能終端，因配備的元器件數很多，對模塊化的要求也很強烈，像SAWDPX和開關
，SAWDPX和PA 這樣DPX和各種射頻元器件綜合的模塊被商品化。根據需求的不同綜合的形態也具備多樣化，SAW濾波器和收發器綜合而成的集成電路SAWBANK就是這種模塊中的一種。

SAWBANK是配合收發器的LNA阻抗，對SAW濾波器和集成電路進行最優化設計，這一模塊不僅縮減了元器件數目和安裝空間，在客戶設置方麵的射頻設計資源削減上也卓有成效。

DPXBANK的特征

村田製作所解放了迄今為止接收級間或多樣用SAWBANK，成功的對此次新SAWDPX模塊化後的DPXBANK進行了商品化。作為DPXBANK的一個範例SAPHU係列的電路構成圖如圖二所示，外觀如圖三所示。相對應的BAND、UMTSBAND1/2/5/8，GSM850/900/1800/1900，外形尺寸為8.6mmX3.6mm(typ.)最大高度為1.05mm。

[member]
[page]
DPXBANK采用了我司開發的小型、高功能（低損耗、高ISO）SAWDPX，配備了收發器的LNA阻抗綜合的必要集成電路。DPXBANK利用我司所具備的SAW設計技術

，集成電路製作技術等推測出模塊整體的最適合設計，保持了發送數據時的低損耗，低功耗，對應多模多頻帶PA。接收數據時由於低損耗的原因使得UMTS/GSM達到共通化。此外，由於確保了高隔離的特性

，實現了接收和發送級間用的SAW濾波器數量的減少。因此
，射頻前端電路構成的簡單化，元器件數目減少，安裝空間縮小變成了可能。

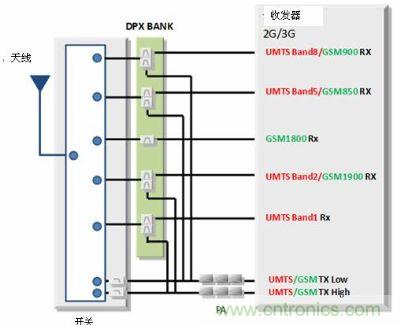

圖2：使用了DPXBANK的GSM/UMTS對應終端的前端結構事例

圖3：DPXBANK（SAPHU係列）外觀圖

今後的展望

對應小型化
、高功能化及多頻段化

伴隨著終端功能的增加，對射頻部分的小型化、高功能化的要求也隨之增強。今後作為主幹元器件的SAW濾波器/DPX的小型化/高功能化將更進一步，為配合這一趨勢我們提出了一個小型模塊。另外DPX還包含了LTE，推進了多頻段的對應策略，模塊還靈活應對了迎合了市場需求的頻帶要求，謀求擴充產品陣容。

下一代射頻/前端的展望

今後，不僅原來的手機/智zhi能neng手shou機ji，具ju備bei通tong信xin功gong能neng的de終zhong端duan將jiang會hui提ti供gong介jie入ru網wang絡luo的de廣guang泛fan應ying用yong。為wei了le應ying用yong的de充chong實shi，終zhong端duan開kai發fa負fu擔dan就jiu會hui增zeng大da，射she頻pin前qian端duan有you望wang簡jian單dan化hua
，射she頻pin構gou成cheng元yuan器qi件jian有you望wang綜zong合he化hua。

不僅DPXBANK
，也包括和其他的射頻元器件的綜合，今後在探尋各種各樣的可能性的同時還將追求能夠為終端的小型化/高功能化做貢獻的所有解決方案。
