產品特性：

• 是CompactPCI® 串行標準指定的連接器
• 具有出色的穩固和阻抗控製特性
• 與其它的串行總線標準相比成本更低

適用範圍：

• 醫用電子和工業電子

由於需要處理的實時數據越來越多
，許多嵌入式設計師從並行結構轉向串行點對點結構。 CompactPCI®串行標準於2011年由PICMG推出後，目前正成為串行嵌入式計算的主要標準。

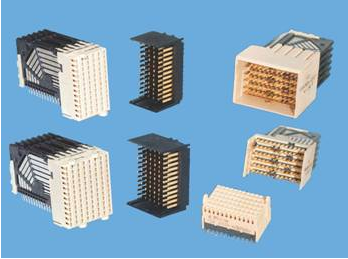

FCI公司製造的高密度AirmaxVS®連接器是CompactPCI® 串行標準指定的連接器。這些無屏蔽連接器非常適用於高速差分信號傳輸，具有出色的穩固和阻抗控製特性。

CompactPCI®串行標準的成功是建立在普及的CompactPCI®標準結構基礎上的。

CompactPCI®

經過PCI工業計算機製造商集團（PICMG）的開發，CompactPCI®總線標準於1999年推出。由於具有3U和6U歐洲係統卡形狀係數和19英寸結構，其已成為一種可升級、成本低和易於執行的標準
，並為此確定了一種新型2.00毫米“硬公製”連接器。

CompactPCI®的成功不限於遠程通信和工業自動化應用：多年來
，CompactPCI®已成功進入儀器、醫療和交通行業。得益於傳導式冷卻方案

，CompactPCI®還在軍事工業方麵獲得成功。

最初的CompactPCI®標準限於並行總線，不能處理不斷增多的快速串行點對點連接應用。為解決該問題，PICMG推出了CompactPCI® PlusIO。

CompactPCI® PlusIO

CompactPCI®PlusIO（PICMG 2.30）於2009年推出，為各種串行點對點總線提供了大力的支持：在背板上支持4個PCIe接口、4個SATA接口、4個USB2.0接口和2個以太網接口。

為了處理更高的串行傳輸速率（達到5Gbs），一種新型超硬公製（UHM）插座連接器被引入
，其能向後兼容CompactPCI®原有背板中使用的硬公製插頭。

通過增加了高速串行通信功能，CompactPCI® PlusIO拓展了CompactPCI®係統的可能性，但需要更大的處理能力
，以滿足不斷增加的速度和帶寬要求。

因此

，有必要對CompactPCI進行一次決定性的演進：向嚴格意義上的串行係統發展。

CompactPCI® 串行標準

最新的CompactPCI®串行標準（PICMG cPCI-S.0）於2011年推出，滿足了不斷增加的速度和帶寬要求。 該標準真正具有高速總線通信特點

，支持8個PCIe鏈接
、8個SATA接口、8個USB2.0/3.0接口和8個以太網接口，並且數據傳輸速率達到12Gb/s。

CompactPCI®PlusIO維持了對原始CompactPCI®結構的兼容，而CompactPCI®串行標準則要求連接器提供全新的技術。在更高的頻率條件下需要更多的插腳，以實現下一個級別的串行通信。

為此，FCI公司製造的高密度AirmaxVS®連接器被加以選用： 這些無屏蔽連接器非常適用於高速差分信號傳輸
，具有出色的穩固和阻抗控製特性。對係統設計者來說，AirmaxVS®連接器使CompactPCI®串行標準成為一種易於執行的結構，與其它的串行總線標準相比

，成本更低。

提高醫用電子產品性能

醫用電子產品在未來的醫療保健中扮演非常重要的作用。 例如：為改善病人護理
，醫療係統設計者需要高性能係統
，以支持病人用設備
、醫院記錄和醫療提供機構之間的高帶寬通信。

CompactPCI®串行標準的設計正可以滿足這些醫療多重處理要求。由於其結構穩固耐用、數據分辨率捕獲能力高，越來越多的醫學影像係統正是建立在CompactPCI®串行結構的基礎上。

CompactPCI®串行標準有助於醫學影像設計人員更快實現嵌入式係統
，並在應對這些係統所要求（掃描精確度）的大量數據處理時，有效性和可靠性更高。 CompactPCI®串行標準可以提高這些影像係統的性能，而且更多的病人能以較低的成本得到更好的治療。
[page]
提高工業電子性能

傳統意義上所謂的工業進步更多的關乎“生產率”和“成本”，關注點放在有效性和可靠性上，以對生產過程加以控製。許多對此提供支持的工業係統都建立在原始CompactPCI®標準上。

然而，成功的工業公司已通過重視“安全”、“質量”和“靈活性”將性能提升轉向到下一個級別。

工業係統設計人員目前正在利用CompactPCI®串行結構以實現可以支持相關實時數據共享、分析和歸檔的各種係統。通過這些係統，工業性能向改善的靈活性
、更好的產品質量和更少的工傷事故的方向而提高。

結論

CompactPCI®標準是一個非常受歡迎的標準，盡管經過幾次革新，但其結構仍經得起考驗。 除此之外，最新的主要CompactPCI®串行結構使嵌入式設計者能夠設計出容錯、高速的串行係統。

對串行點對點連接的需求正不斷增加，這促進了串行嵌入式計算的需求增長。 CompactPCI®串行標準通過支持可靠、穩固和低成本的串行解決方案正提高了工業和醫學應用的性能。
