中心議題：

• 為汽車USB設備供電
• 保護功能的作用過程

PND（個人導航設備）yileideqichepeijiantongchanghuiyongyigecharudaodianyanqidejiandanshipeiqi

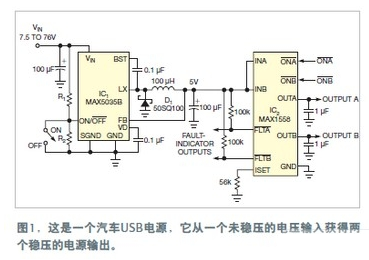

，huodezijidedianyuanbingchongdian。buguo，youshihoukenengxiangtongshiweilianggeshebeigongdianhuochongdian。tu1中的電路可以完成這個任務。


IC1可從任何7.5V?76V輸入電壓產生5V輸出
，這個電壓範圍有足夠寬度
，包含了汽車電池電壓與有負載突降時的40V尖峰之和。IC使用簡單，因為它隻有一個內部功率開關，不需要補償電路。　　

IC2將IC1產生的5V分配給兩個輸出端。它不僅要分配電源，也要為過載提供保護。大多數便攜設備都是通過USB（通用串行總線）接口獲得電源或進行充電，USB口的電流限製為500 mA。由於IC2麵向USB應用，因此它會鎖定任何試圖提供500 mA以上電流的端口
，而不影響到其它端口。它有自動重啟功能，可在消除過載條件後，確保端口的自動恢複。　　

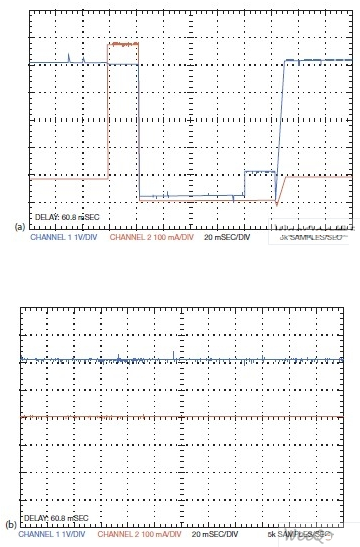

圖2顯示了保護功能的作用過程。輸出B有一個300mA的恒定負載，輸出A則在100mA負載和600 mA負載之間切換。當出現一個過載時，輸出A被關斷，但有一個20 ms的延遲，以避免對短時的瞬流作出響應（圖2a）。電路在80 ms後消除過載；再經過20 ms的延遲，自動重啟功能使輸出A重新連線。輸出B根本察覺不到輸出A的問題（圖2b）。不過

，故障指示輸出端變為低，表示通道A有一個問題。


圖2，圖1中的這些電流/電壓波形表示輸出端A的一個過載 (a) 並不影響輸出端B (b)。　　

此電路很小，因為它幾乎不需要外接元件。可以將其做在一個點煙插頭內，或放在儀表盤後麵的一個小空間中。
