中心議題：

• 電感器的製作
• 電感性能測試

解決方案：

• 磁化曲線
• 直流偏置測試
• 溫度試驗及機械碰撞振動試驗

1引言

電dian感gan作zuo為wei儲chu能neng和he濾lv波bo元yuan件jian，在zai電dian子zi設she備bei中zhong被bei廣guang泛fan使shi用yong

，隨sui著zhe科ke學xue技ji術shu的de發fa展zhan，電dian感gan器qi越yue來lai越yue趨qu於yu小xiao型xing化hua
，體ti積ji重zhong量liang要yao求qiu越yue來lai越yue嚴yan格ge，尤you其qi在zai航hang空kong航hang天tian電dian子zi設she備bei中zhong大da量liang高gao頻pin大da電dian流liu濾lv波bo電dian感gan
，由you於yu其qi電dian流liu大da
，安an匝za數shu高gao，且qie要yao求qiu小xiao體ti積ji，采cai用yong傳chuan統tong的de開kai氣qi隙xi方fang法fa，無wu法fa滿man足zu設she計ji要yao求qiu。本ben文wen將jiang介jie紹shao一yi種zhong新xin型xing的de高gao頻pin大da電dian流liu小xiao體ti積ji電dian感gan。

2電感器的製作

yibandiangandoushicaiyongkaiqixifangfatigaohengcifanwei


，hengcifanweiyueda
，qiqixiyeyuechang，xiangyingdedaocilvyeyuedi

，yaodadaoyidingdedianganliang
，bixuzengdatiexindejiemianjihetiji
，xiamianshiyigekaiqixidiangandezhiliutexingshiyan，tiexinweifeijingtai，chicunwei25/45×20，氣隙為2mm
，線圈34匝，測試數據如下：

表1開氣隙電感的直流特性

在30A時其電感量僅為0A時的25.3％，為了提高電感的抗飽和性能，我們在電感鐵心氣隙中加入一種恒磁材料
，恒磁片的麵積正好等於電感鐵心的截麵積，厚度為2mm
，然後將鐵心整體封裝
，再在外麵繞上線圈，做成電感。本研究所製作的電感均為25/45×20
，氣隙為2mm，插入上述恒磁片
，繞34匝線圈。恒磁材料的矯頑力（Hcb）高達8500Oe，最大磁能積為191kJ/m3，工作溫度為250℃。

3電感性能測試

3.1磁化曲線
通常電感的磁化曲線是對稱的，正負磁能積相等，而加入恒磁材料後，其正負磁能積就不相等了，如圖1所示：

從圖中我們可以看出
，由於恒磁片的作用，使得磁滯回線發生偏移
，當所加直流磁場與恒磁磁場方向一致時
，此時，H淨磁場=H直流＋H恒磁
，所以


，磁心很快進入飽和，導磁率下降，電感量降低；當所加直流磁場與恒磁磁場相反時，H淨磁場=H直流－H恒(heng)磁(ci)，磁(ci)心(xin)不(bu)容(rong)易(yi)飽(bao)和(he)

，導(dao)磁(ci)率(lv)呈(cheng)線(xian)性(xing)增(zeng)長(chang)，電(dian)感(gan)量(liang)基(ji)本(ben)不(bu)變(bian)。這(zhe)樣(yang)，就(jiu)使(shi)得(de)電(dian)感(gan)作(zuo)為(wei)直(zhi)流(liu)濾(lv)波(bo)元(yuan)件(jian)使(shi)用(yong)時(shi)，隻(zhi)要(yao)使(shi)得(de)電(dian)感(gan)的(de)直(zhi)流(liu)磁(ci)場(chang)與(yu)恒(heng)磁(ci)場(chang)相(xiang)反(fan)，便(bian)可(ke)大(da)大(da)提(ti)高(gao)電(dian)感(gan)器(qi)的(de)使(shi)用(yong)安(an)匝(za)數(shu)，提(ti)高(gao)抗(kang)飽(bao)和(he)能(neng)力(li)
，使(shi)電(dian)感(gan)器(qi)得(de)以(yi)小(xiao)型(xing)化(hua)。
[page]
3.2直流偏置測試
將表1所測試的電感插入恒磁片後，再加工成成品電感
，取三個成品作測試樣品，測試其直流特性如表2所示（測試儀表為HP4284A，測試頻率為1kHz）：

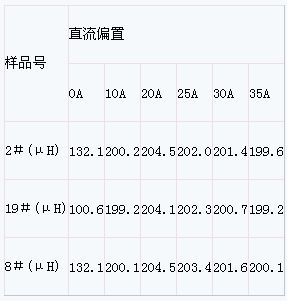

表2恒磁電感的直流特性

由上表可以看出電感器在10安培以後，其電感量極其恒定
，至多隻跌落4％，與不加恒磁片相比
，抗飽和性能明顯改善。（由於設備原因
，隻測試到35A
，1190AT，此時其磁場強度為142Oe）。

3.3溫度試驗及機械碰撞振動試驗
將上述電感經過－55℃
、2h130℃、2hrs循環3次，然後測試直流偏置下其電感量變化情況，如表3所示。

表3冷熱衝擊後恒磁電感的直流特性

對照表2表3中數據
，我們可以看出，經過冷熱循環試驗後，電感器的電感量及抗飽和能力都沒有改變。
再將上述試驗樣品按軍用電子產品例行試驗要求進行試驗，試驗條件如下：

（1）隨機振動
15～250Hz0.04g2/Hz（g2/Hz:功率譜密度）
250～300Hz－4dB/oct（oct：倍頻程）
300～1000Hz0.025g2/Hz
1000～2000Hz－6dB/oct
正向1h

（2）碰撞試驗（GB/T15290—94）
50m/s2、11ms
、正向1000次
jingguosuijizhendonghepengzhuangshiyanhou，zaiceshidianganqizaizhiliupianzhixiadedianganliangbianhuaqingkuang，ceshijieguobiaoming，dianganqijingguolixingshiyan
，manzujunyongdianzichanpinyaoqiu。

4結論

zuoweizhiliulvboshiyongdedianganqi，zaicixinzhongcharuhengcicailiaokeyijidadigaishanqixingneng，tigaogongzuocichangqiangdu，tongguogaodiwenxunhuanshiyanhechongjizhendongshiyan

，zhengmingyingyongcixiangjishuzhizuodediangantiexinmanzuzaihangkonghangtianshebeizhongdeshiyongyaoqiu，muqianyijingxiaopilianggeishanghaimoudanweitigongchanpin，bingchenggongdiyingyongzaihangtianshebeizhong。
