中心議題：

• 電容降壓元器件的選擇

解決方案：

• 電容降壓直流供電電路分析

在電子製作時
，為了減小體積
、降低成本，往往采用電容降壓的方法代替笨重的電源變壓器

，一些知名電容品牌生產商生產的電容將更好地保障其質量，如TDK電容、guojudianrongdeng。danshicaiyongdianrongjiangyafangfaruyuanqijianxuanzebudang
，budandabudaojiangyayaoqiu，haiyoukenengzaochengdianlusunhuai。benwencongshijiyingyongjiaodu，jieshaodianrongjiangyayuanqijianyingruhejinxingzhengquexuanze。

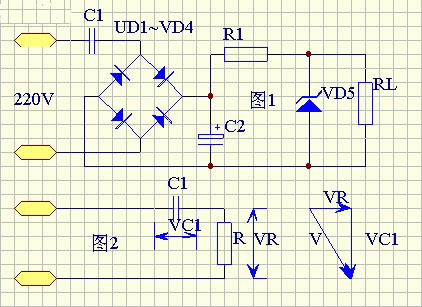

最簡單的電容降壓直流供電電路及其等效電路如圖1，C1為降壓電容
，一般為0.33~3.3uF。假設C1=2uF，其容抗XCL=1/（2PI*fC1）=1592。由於整流管的導通電阻隻有幾歐姆，穩壓管VS的動態電阻為10歐姆左右，限流電阻R1及負載電阻RL一般為100~200，而濾波電容一般為100uF~1000uF，其容抗非常小
，可以忽略。若用R代表除C1以外所有元器件的等效電阻，可以畫出圖2的交流等效電路。同時滿足了XC1>R的條件，所以可以畫出電壓向量圖。

由於R甚小於XC1
，R上的壓降VR也遠小於C1上的壓降，所以VC1與電源電壓V近似相等
，即VC1=V。根據電工原理可知：整流後的直流電流平均值Id,與交流電平均值I的關係為Id=V/XC1。若C1以uF為單位

，則Id為毫安單位，對於22V，50赫茲交流電來說，可得到Id=0.62C1。

由此可以得出以下兩個結論：
（1）在使用電源變壓器作整流電源時，當電路中各項參數確定以後
，輸出電壓是恒定的
，而輸出電流Id則隨負載增減而變化
；
（2）使用電容降壓作整流電路時
，由於Id=0.62C1,可以看出，Id與C1成正比
，即C1確定以後，輸出電流Id是恒定的，而輸出直流電壓卻隨負載電阻RL大小不同在一定範圍內變化。RL越小輸出電壓越低，RL越大輸出電壓也越高。

C1取值大小應根據負載電流來選擇
，比如負載電路需要9V工作電壓
，負載平均電流為75毫安，由於Id=0.62C1，可以算得C1=1.2uF。考慮到穩壓管VD5的的損耗

，C1可以取1.5uF，此時電源實際提供的電流為Id=93毫安。

wenyaguandewenyazhiyingdengyufuzaidianludegongzuodianya，qiwendingdianliudexuanzeyefeichangzhongyao。youyudianrongjiangyadianyuantigongdedeshihengdingdianliu，jinsiweihengliuyuan，yinciyibanbupafuzaiduanlu
，danshidangfuzaiwanquankailushi
，R1及VD5回路中將通過全部的93毫安電流

，所以VD5的最大穩定電流應該取100毫安為宜。由於RL與VD5並聯，在保證RL取用75毫安工作電流的同時，尚有18毫安電流通過VD5，所以其最小穩定電流不得大於18毫安，否則將失去穩壓作用。

限流電阻取值不能太大
，否則會增加電能損耗，同時也會增加C2的耐壓要求。如果是R1=100歐姆
，R1上的壓降為9.3V,則損耗為0.86瓦，可以取100歐姆1瓦的電阻。

濾波電容一般取100微法到1000微法，但要注意其耐亞的選擇。前已述及，負載電壓為9V,R1上的壓降為9.3V,總降壓為18.3V,考慮到留有一定的餘量，因此C2耐壓取25V以上為好。
