什麼是PWM動的電機恒流工作?



當(dang)以(yi)恒(heng)定(ding)的(de)電(dian)流(liu)驅(qu)動(dong)電(dian)機(ji)時(shi)，電(dian)機(ji)會(hui)怎(zen)樣(yang)工(gong)作(zuo)呢(ne)？當(dang)以(yi)恒(heng)定(ding)電(dian)流(liu)驅(qu)動(dong)時(shi)
，電(dian)機(ji)能(neng)以(yi)恒(heng)定(ding)轉(zhuan)矩(ju)旋(xuan)轉(zhuan)。電(dian)機(ji)的(de)轉(zhuan)矩(ju)是(shi)轉(zhuan)矩(ju)常(chang)數(shu)乘(cheng)以(yi)電(dian)機(ji)電(dian)流(liu)後(hou)獲(huo)得(de)的(de)值(zhi)。換(huan)句(ju)話(hua)說(shuo)，電(dian)機(ji)轉(zhuan)矩(ju)與(yu)電(dian)流(liu)成(cheng)正(zheng)比(bi)，所(suo)以(yi)如(ru)果(guo)電(dian)流(liu)恒(heng)定(ding)，轉(zhuan)矩(ju)也(ye)就(jiu)恒(heng)定(ding)。

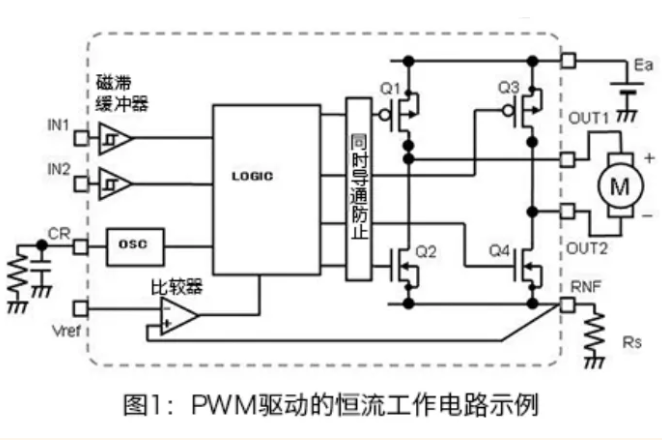

首先來看圖1，這是通過PWM驅動以恒定電流工作的電路示例。是一個帶有4個開關（在示例中以使用了MOSFET的H橋作為輸出段）的電機驅動器電路。更多關於H橋的信息
，在Tech Web Motor的基礎知識中有詳細介紹，請參閱這裏。



另外，PWM驅動原則上是通過脈衝的ON/OFF來發送所需功率的一種方法。脈衝的大小（電壓）和周期是恒定的
，通過調整ON時的脈衝寬度（時間）來控製要發送的功率。更多詳細信息，同樣請參閱這裏的Tech Web Motor的基礎知識。





下麵來解釋所示電路的實際工作原理。



圖1是以正轉為前提的。在這種情況下
，在這對MOSFET Q1和Q2中，Q1導通，Q2關斷
，OUT1連接到電源電壓Ea
，電流流過電機的正極。同時

，在這對Q3和Q4中
，Q3關斷，Q4導通，OUT2經由驅動器RNF引腳的Rs連接到GND。這樣
，電流從電源流向電機，電機處於通電狀態。



由於這裏的目的是恒流工作，因此需要將電流控製為恒定電流，該工作由Rs和比較器完成。Rs是電流檢測電阻。比較器負責將Rs×電機電流所產生的電壓與施加到基準電壓引腳Vref的基準電壓進行比較。將基準電壓設置為所需的恒定電流值×Rs。



當電機電流因通電而逐漸增大直到Rs的檢測電壓超過Vref時，比較器將Q1關斷（Q2可保持關斷，也可導通），停止給電機通電。



當停止通電時，電機的電流會試圖繼續流動，但會逐漸減小。然後，一定時間後，當Q1再次導通、電機通電時
，電機的電流又開始增大，當Rs的檢測電壓超過Vref時

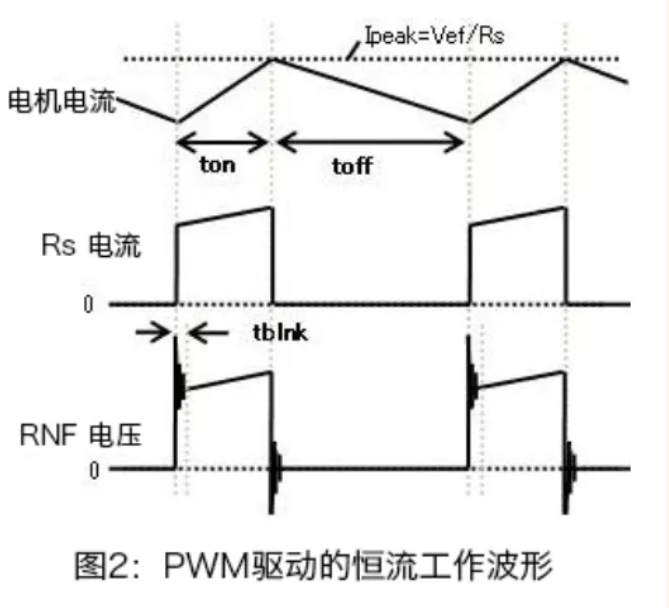

，Q1再次關斷，停止通電。就這樣重複執行這樣的動作。圖1中的驅動器會對OSC（振蕩器）的頻率進行計數，並已設置了任意的關斷時間（toff）。工作波形如圖2所示。





通過這種重複動作
，流過以Vref除以Rs得到的電流值為頂點的三角波電流。如果將Q1的關斷時間（toff）設置的足夠小，則能夠以幾乎恒定的電流工作
，即恒流工作。



以上是對PWM驅動的電機恒流工作的說明，但實際的PWM驅動還需要更微細的控製。例如，在停止通電、再生電流流動期間，Rs中沒有電流流過，因此當重新通電時Rs中的電流變化會變大。



由於不可避免地存在寄生電感，因此這種電流的導通和關斷可能會導致RNF引腳產生波形所示的較大電壓噪聲（如圖2所示），或者流過對MOSFET的寄生電容進行充電的電流並導致超過Vref電壓。為了防止這些電壓噪聲引起的誤關斷動作，需要在PWM驅動上采取忽略短時間的峰值電流並設定不反應的時間（tblnk）

，或者用濾波器來濾除PWM驅動噪聲等措施。
